24
Компоненты материнской платы

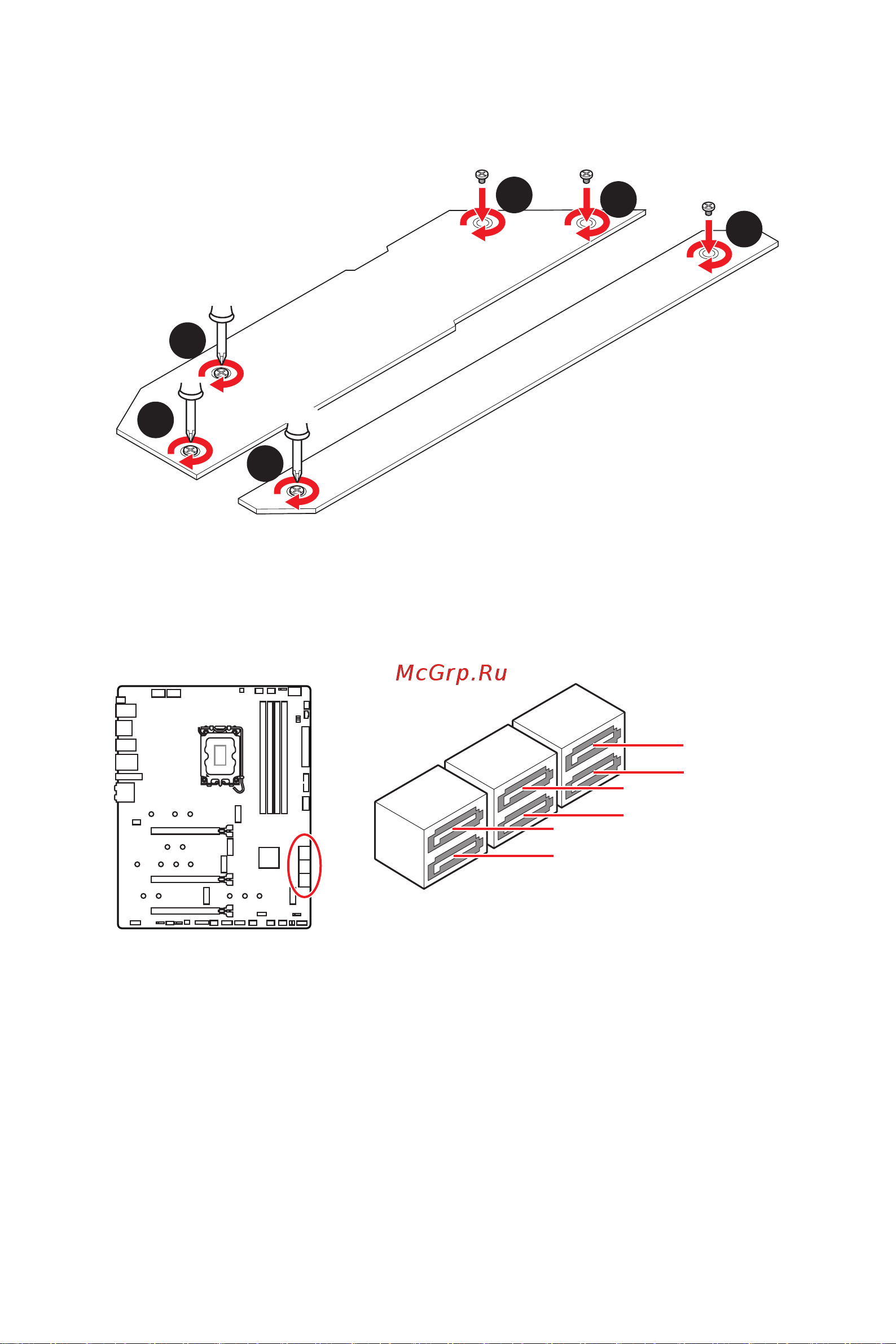

6. Установите на место радиатор M.2 SHIELD FROZR и закрепите его.
SATA5~8 & SATAA~B: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
SATAA
SATA5
SATA7
SATAB
SATA6
SATA8
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
∙
Разъем SATA7 будет недоступен при установке M.2 SATA SSD в разъем M2_4.
6
6
6
6
6
6
