КОМПЛЕКТ ПОСТАВКИ
5.1.
Клапан (вентиль) поставляется в собранном виде в положении «открыто».
5.2.
При отгрузке товара потребителю каждое тарное место укомплектовывается эксплуата-
ционной документацией (по ГОСТ 2.601), содержащей паспорт, объединённый с руковод-
ством по эксплуатации и описанием работы изделия.
МЕРЫ БЕЗОПАСНОСТИ
6.1.
Категорически запрещается:
• эксплуатировать клапаны (вентили) при параметрах и условиях, не соответствующих
паспортным значениям;
• производить монтажные, демонтажные, профилактические работы при наличии
давления в системе.
6.2.
Для исключения попадания загрязнений во внутренние полости клапана (вентиля) сле-
6
7

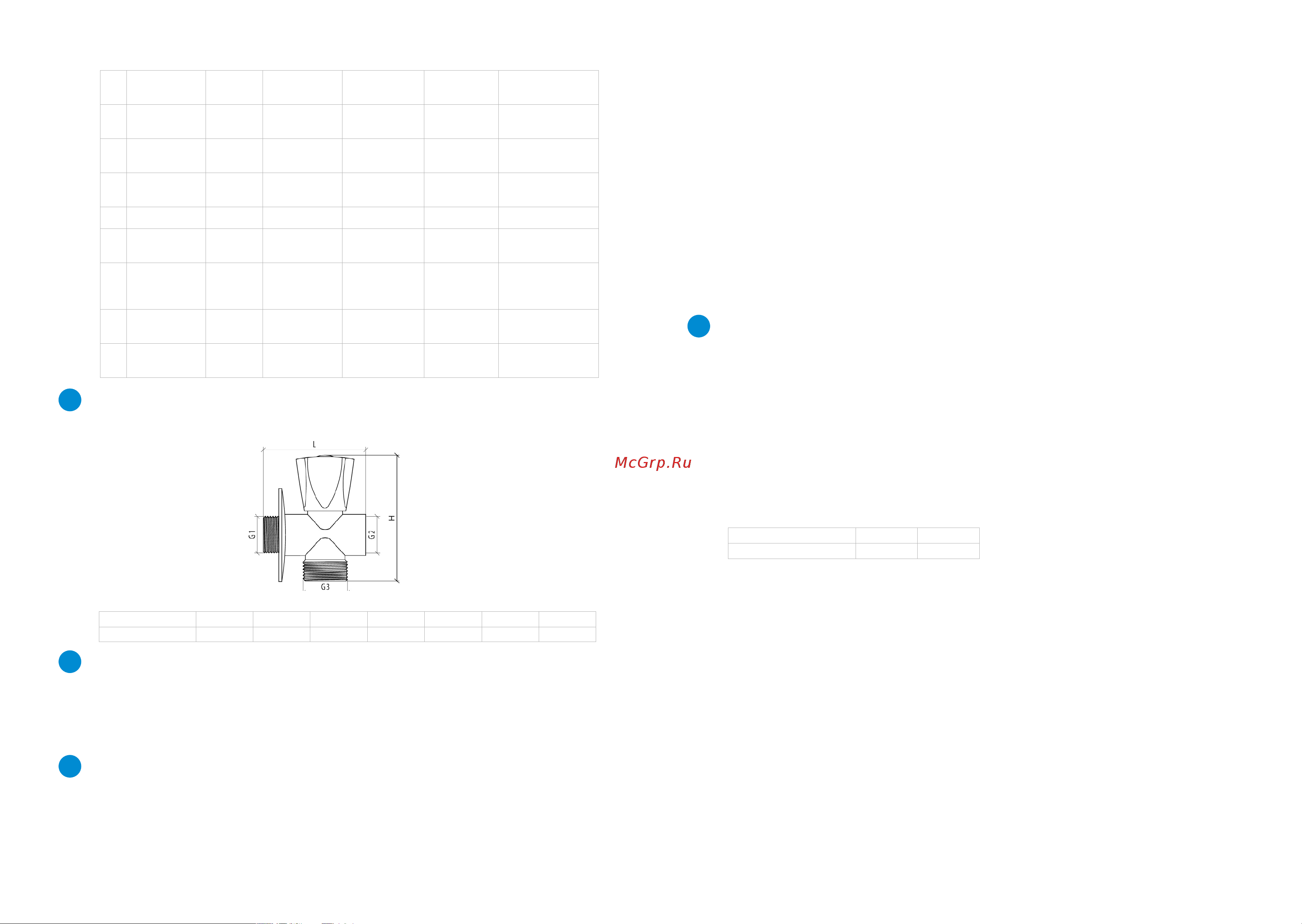

ГАБАРИТНЫЕ РАЗМЕРЫ ИНОМЕНКЛАТУРА
Клапан (вентиль) для бытовых приборов, 1046 Aquasfera
н/н
G1 G2 G3
L, мм H, мм
PN, бар Вес, г
1046-01
1/2” 1/2” 3/4”
60,8 73
10 220
55
4
Фиксирую-
щий элемент
1 Сталь AISI 304 - ГОСТ 5632
5 Шток 1 Латунь
CW617N
(ЛС 59-2)
-
EN 12165,
ГОСТ 15527
6 Ручка 1
Цинковый
сплав
- Хром ГОСТ 25140
7 Винт 1
Конструкци-
онная сталь
S235 (Ст3) -
EN 10025,
ГОСТ 380
8 Заглушка 1 Пластик - - -
9
Контрящая
шайба
1
Конструкци-
онная сталь
S235 (Ст3) -
EN 10025,
ГОСТ 380
10
Уплотнение
штока
2
Этилен-
пропилено-
вый каучук
EPDM - ISO 4097
11
Фиксирую-
щий элемент
1 Латунь
CW617N
(ЛС 59-2)
-
EN 12165,
ГОСТ 15527
12 Отражатель 1
Нержавею-
щая сталь
AISI 304 - ГОСТ 1583
дует осуществлять монтаж клапана (вентиля) в полностью открытом положении.
6.3.
Для исключения выгорания уплотнительных деталей клапана (вентиля) необходимо про-
водить сварочные работы с обеспечением мер, исключающих нагрева клапана (вентиля).
6.4.
В соответствии с п. 9.6 ГОСТ 12.2.063 клапан (вентиль) не должен испытывать нагрузок
от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, не соос-
ность патрубков, неравномерность затяжки крепежа). При необходимости следует
предусмотреть опоры или компенсаторы, снижающие нагрузку на клапан (вентиль) от
трубопровода.
6.5.
Не допускается эксплуатация клапана (вентиля) с ослабленной гайкой рукоятки: может
привести к по ломке резьбовой части штока.
6.6.
К монтажу, эксплуатации и обслуживанию клапанов (вентилей) допускается специально
обученный персонал, изучивший устройство клапанов (вентилей) и правила техники
безопасности.
6.7.
В процессе эксплуатации, при указанных в паспорте параметрах, клапаны (вентили) не
оказывают вреда окружающей среде и здоровью человека.
МОНТАЖ И ОБСЛУЖИВАНИЕ
7.1.
Установка на трубопроводе производится в произвольном положении.
7.2.
Необходимо удостовериться, что трубы выровнены по оси должным образом, соосность
должна соответствовать п. 5.1.8 СП 73.13330.
7.3.
Перед установкой клапана (вентиля) трубопровод должен быть очищен от окалины и
грязи.
7.4.
Концы труб, на которые навинчивается клапан (вентиль), должны иметь нарезанную часть
на величину от 1 до 3 мм меньше нарезанной части в муфтах клапана (вентиля).
7.5.
Резьба на трубе должна соответствовать ГОСТ 6357
7.6.
Запрещено применение инструмента, оказывающего сжимающее воздействие на корпус
клапана (вентиля) (газовые ключи).
7.7.
Предельное значение крутящего момента при монтаже:
G 1/2" 3/4"
Крутящий момент, Нм 30 40
7.8.
В качестве уплотнения между клапаном (вентилем) и трубопроводом должны приме-
няться материалы, выдерживающие технические параметры системы, такие как фторо-
пластовые материалы (ФУМ), льняная прядь, герметики.
7.9.
После осуществления монтажа оборудования должны быть проведены испытания на
герметичность соединений в соответствии с ГОСТ 24054, ГОСТ 25136.
7.10.
В случае протечки клапана (вентиля) в местах соединений с трубопроводом необходимо
заменить уплотнительные материалы.
7.11.
Для нормального функционирования клапана (вентиля) в течение продолжительного
периода времени необходимо профилактически открывать и закрывать клапан (вентиль)
не реже одного раза в полгода.
7.12.
Клапан (вентиль) имеет два рабочих положения: «полностью открыт» и «полностью за-
крыт».
Не допускается использовать в качестве регулирующей арматуры.
7.13.
Клапаны (вентили) следует устанавливать на трубопроводе в местах, доступных для
обслуживания и осмотра.
7.14.
Не рекомендуется установка клапана (вентиля) на среды, содержащие абразивные
компоненты.
7.15.
Категорически запрещается допускать замерзание рабочей среды внутри клапана
(вентиля). При сливе системы в зимний период клапан (вентиль) должен быть оставлен
полуоткрытым для просыхания пространства между корпусом и штоком.
