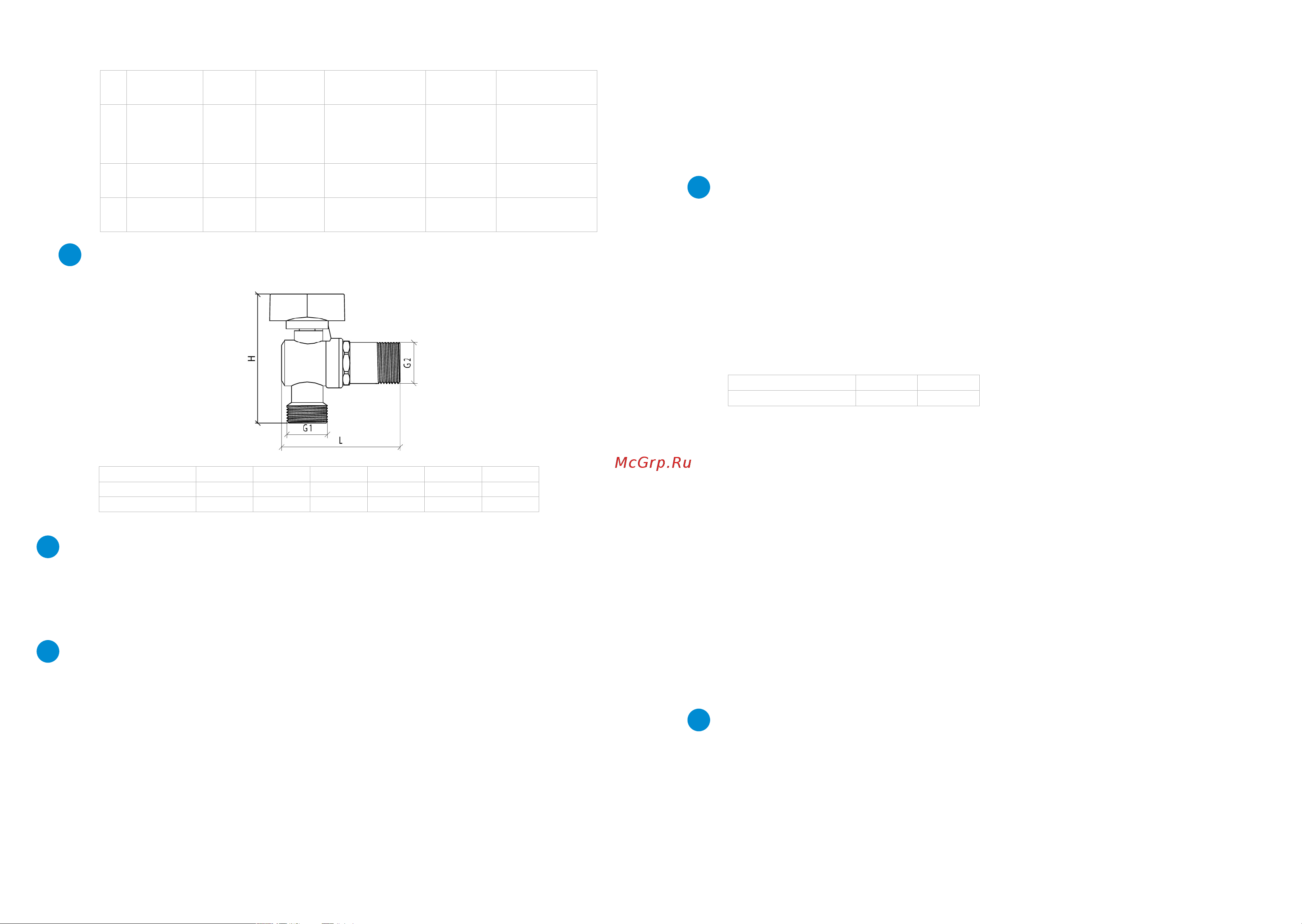

ГАБАРИТНЫЕ РАЗМЕРЫ ИНОМЕНКЛАТУРА

Кран шаровой угловой для бытовых приборов, 1041 Aquasfera

н/н

G1 G2

L, мм H, мм

PN, бар Вес, г

1041-01

1/2” 1/2”

61 67,5

10 165

1041-02

3/4” 1/2”

61 67,5

10 173

4 Шток 1 Латунь AISI 304 -

EN 12165,

ГОСТ 15527

Уплотнение

штока

Этилен-

про-пиле-

новый

каучук

EPDM - ISO 4097

6 Ручка 1

Цинковый

сплав

- Хром ГОСТ 25140

7 Винт 1 S235 (Ст3) -

EN 10025,

ГОСТ 380

КОМПЛЕКТ ПОСТАВКИ

6.1.

Шаровой кран поставляется в собранном виде в положении «открыто».

6.2.

При отгрузке товара потребителю каждое тарное место укомплектовывается эксплуата-

ционной документацией (по ГОСТ 2.601), содержащей паспорт, объединённый с руковод-

ством по эксплуатации и описанием работы изделия.

МЕРЫ БЕЗОПАСНОСТИ

7.1.

Категорически запрещается:

• эксплуатировать шаровые краны при параметрах и условиях, не соответствующих

паспортным значениям;

• производить монтажные, демонтажные, профилактические работы при наличии

давления в системе.

7.2.

Для исключения попадания загрязнений во внутренние полости крана следует осущест-

влять монтаж крана в полностью открытом положении.

7.3.

Для исключения выгорания уплотнительных деталей крана необходимо проводить сва-

рочные работы с обеспечением мер, исключающих нагрев крана.

7.4.

В соответствии с п. 9.6 ГОСТ 12.2.063 кран не должен испытывать нагрузок от трубопро-

вода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков,

неравномерность затяжки крепежа). При необходимости следует предусмотреть опоры

или компенсаторы, снижающие нагрузку на кран от трубопровода.

7.5.

Не допускается эксплуатация крана с ослабленной гайкой рукоятки: может привести к

поломке резьбовой части штока.

7.6.

К монтажу, эксплуатации и обслуживанию кранов допускается специально обученный

персонал, изучивший устройство кранов и правила техники безопасности.

7.7.

В процессе эксплуатации, при указанных в паспорте параметрах, шаровые краны не ока-

зывают вреда окружающей среде и здоровью человека.

МОНТАЖ И ОБСЛУЖИВАНИЕ

8.1.

Установка на трубопроводе производится в произвольном положении.

8.2.

Необходимо удостовериться, что трубы выровнены по оси должным образом, соосность

должна соответствовать п. 5.1.8 СП 73.13330.

8.3.

Перед установкой крана трубопровод должен быть очищен от окалины и грязи.

8.4.

Концы труб, на которые навинчивается кран, должны иметь нарезанную часть на вели-

чину от 1 до 3 мм меньше нарезанной части в муфтах крана.

8.5.

Резьба на трубе должна соответствовать ГОСТ 6357.

8.6.

Запрещено применение инструмента, оказывающего сжимающее воздействие на корпус

крана (газовые ключи).

8.7.

Предельное значение крутящего момента при монтаже:

G 1/2" 3/4"

Крутящий момент, Нм 30 40

8.8.

В качестве уплотнения между краном и трубопроводом должны применяться материалы,

выдерживающие технические параметры системы, такие как фторопластовые материалы

(ФУМ), льняная прядь, герметики.

8.9.

После осуществления монтажа оборудования должны быть проведены испытания на

герметичность соединений в соответствии с ГОСТ 24054, ГОСТ 25136.

8.10.

В случае протечки шарового крана в местах соединений с трубопроводом необходимо

заменить уплотнительные материалы.

8.11.

Для нормального функционирования крана в течение продолжительного периода вре-

мени необходимо профилактически открывать и закрывать кран не реже одного раза в

полгода.

8.12.

Шаровой кран имеет два рабочих положения: «полностью открыт» и «полностью закрыт».

Не допускается использовать в качестве регулирующей арматуры.

8.13.

Краны следует устанавливать на трубопроводе в местах, доступных для обслуживания и

осмотра.

8.14.

Не рекомендуется установка крана на среды, содержащие абразивные компоненты.

8.15.

Категорически запрещается допускать замерзание рабочей среды внутри шарового

крана. При сливе системы в зимний период шаровой кран должен быть оставлен полуот-

крытым для просыхания пространства между корпусом и шаром.

УТИЛИЗАЦИЯ

9.1.

Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке,

установленном Законами РФ от 04 мая 1999 г. № 96-Ф3 «Об охране атмосферного воздуха» (в

редакции от 01.01.2015г.), от 24 июня 1998 г. № 89-ФЗ (в редакции от 01.02.2015г.) «Об отходах

производства и потребления», от 10 января 2002г. № 7-ФЗ «Об охране окружающей среды» (в

редакции от 01.01.2015г.), а также другими российскими и региональными нормами, актами,

правилами, распоряжениями и пр., принятыми во использование указанных законов.
