Aquasfera 1014-01 полнопроходной латунный с рычагом [2/4] Габаритные размеры и номенклатура

Условная пропускная способность шаровых кранов

Арт. 1014, 1015

DN 15 20 25

Kv, м3/ч 8 14 32

КОНСТРУКЦИЯ И МАТЕРИАЛЫ ИЗДЕЛИЯ

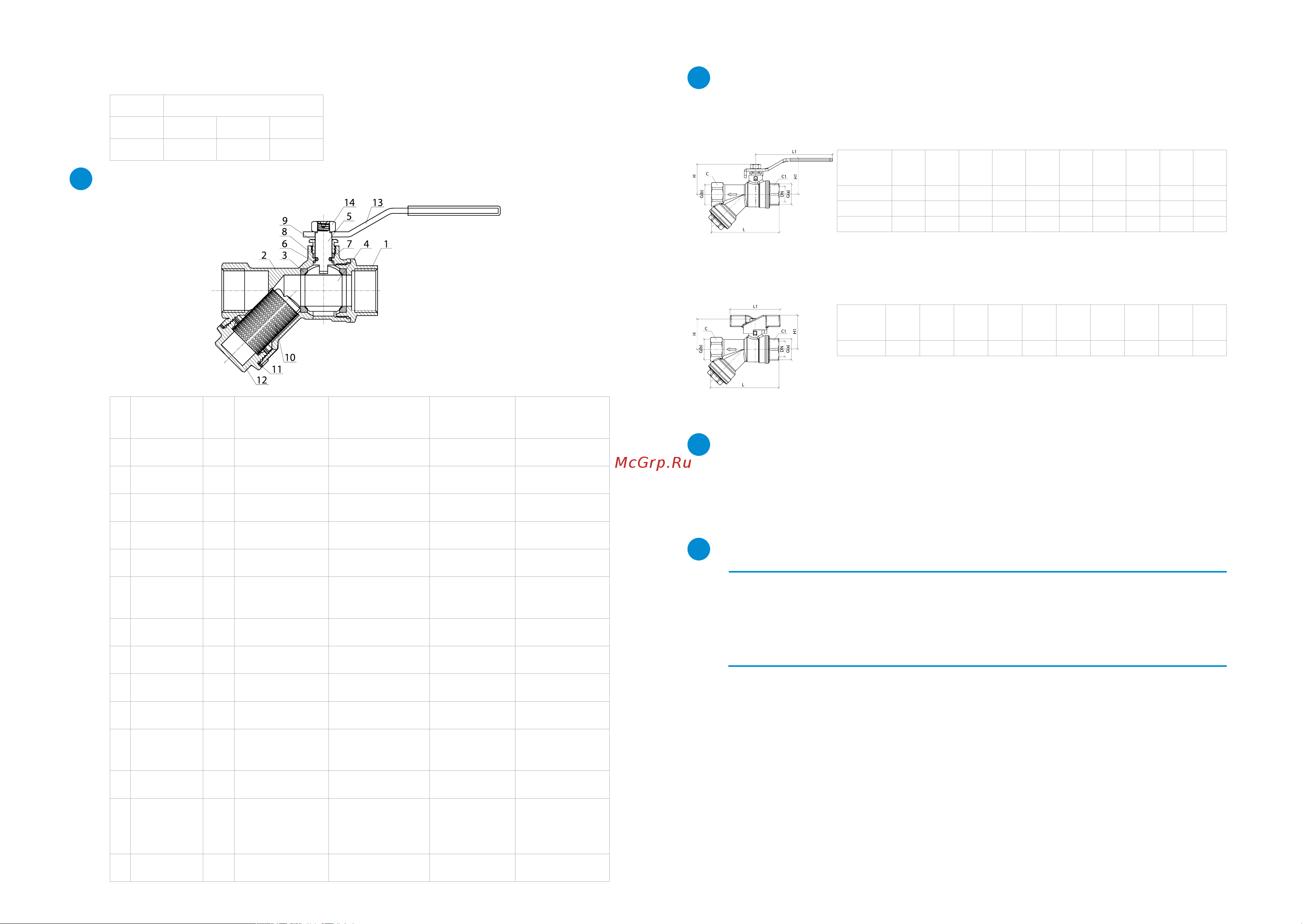

Рис. 1

№ Детали

Кол-

во,

шт.

Материал Марка Покрытие

Нормативный

документ

1 Корпус 1 Латунь CW617N (ЛС 59-2) Никель

EN 12165,

ГОСТ 15527

2 Корпус 1 Латунь CW617N (ЛС 59-2) Никель

EN 12165,

ГОСТ 15527

Уплотнение

шара

2 Тефлон

PTFE

(Фторопласт-4)

- ГОСТ 10007

4 Шар 1 Латунь CW617N (ЛС 59-2) Хром

EN 12165,

ГОСТ 15527

5 Шток 1 Латунь CW617N (ЛС 59-2) Без покрытия

EN 12165,

ГОСТ 15527

Антифрик-

ционное

уплотнение

1 Тефлон

PTFE

(Фторопласт-4)

- ГОСТ 10007

Уплотнение

штока

Этилен-пропи-

леновый каучук

EPDM - ISO 4097

Уплотнение

сальника

1 Тефлон

PTFE

(Фторопласт-4)

- ГОСТ 10007

Гайка

сальника

1 Латунь CW617N (ЛС 59-2) Без покрытия

EN 12165,

ГОСТ 15527

Фильтрую-

щий элемент

Нержавеющая

сталь

SUS 304

(08Х18Н10Т)

JIS G-4303,

ГОСТ 5632

Уплотни-

тельное

кольцо

Тефлон/Фибра

PTFE

(фторопласт-4)/

Fiber

- ГОСТ 10007

12 Заглушка 1 Латунь CW617N (ЛС 59-2) Никель

EN 12165,

ГОСТ 15527

Ручка-

рычаг/

бабочка

Конструкци-

онная сталь/

алюминиевый

сплав

S235 (Ст3)/

AL (АК-7)

Цинк/порош-

ковая краска

красного

цвета

EN10025,

EN 1676,

ГОСТ 380,

ГОСТ 1583

14 Гайка 1

Конструкцион-

ная сталь

S235 (Ст3) Цинк

EN 10025,

ГОСТ 380

ГАБАРИТНЫЕ РАЗМЕРЫ И НОМЕНКЛАТУРА

КОМПЛЕКТ ПОСТАВКИ

6.1.

Шаровой кран поставляется в собранном виде в положении «открыто».

6.2.

При отгрузке товара потребителю каждое тарное место укомплектовывается эксплуата-

ционной документацией (по ГОСТ 2.601), содержащей паспорт, объединённый с руковод-

ством по эксплуатации и описанием работы изделия.

МЕРЫ БЕЗОПАСНОСТИ

7.1.

Категорически запрещается:

• эксплуатировать шаровые краны при параметрах и условиях, не соответствующих

паспортным значениям;

• производить монтажные, демонтажные, профилактические работы при наличии

давления в системе.

7.2.

Для исключения попадания загрязнений во внутренние полости крана следует осущест-

влять монтаж в полностью открытом положении.

7.3.

Для исключения выгорания уплотнительных деталей крана необходимо проводить

сварочные работы с обеспечением мер, исключающих нагрев крана.

7.4.

Не допускается эксплуатация крана с ослабленной гайкой рукоятки: может привести

к поломке резьбовой части штока.

7.5.

К монтажу, эксплуатации и обслуживанию кранов допускается специально обученный

персонал, изучивший устройство кранов и правила техники безопасности.

7.6.

В процессе эксплуатации, при указанных в паспорте параметрах, шаровые краны

не оказывают вреда окружающей среде и здоровью человека.

н/н DN G

мм

L1,

мм

H1,

мм

C C1

PN,

бар

Вес,

1014-01 15 1/2" 76 36.2 85 43.2 24 24 40 282

1014-02 20 3/4" 91 38 105 41 30 30 30 457

1014-03 25 1" 112 42 105 48 37 37 25 643

Кран шаровой полнопроходной муфтовый с косым фильтром ручка-рычаг,

1014 Aquasfera

н/н DN G

мм

L1,

мм

H1,

мм

C C1

PN,

бар

Вес,

1015-01 15 1/2" 76 36.2 55 40.7 24 24 40 266

Кран шаровой полнопроходной муфтовый с косым фильтром ручка-бабочка,

1015 Aquasfera
