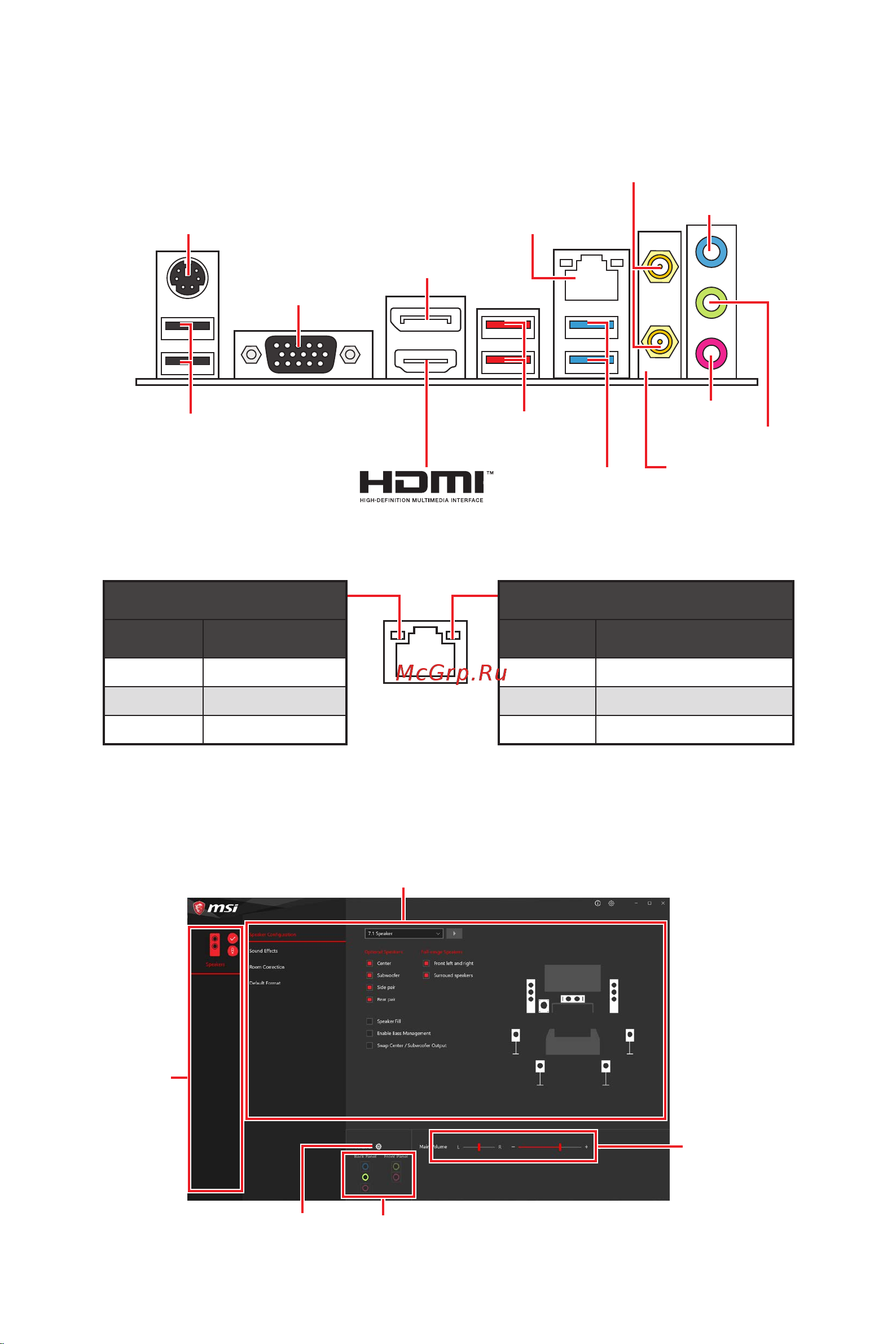

Rear I/O Panel
Rear I/O Panel
LAN Port LED Status Table
Link/ Activity LED
Status Description
Off No link
Yellow Linked
Blinking Data activity
Speed LED
Status Description
Off 10 Mbps connection
Green 100/1000 Mbps connection
Orange 2.5 Gbps connection
Realtek Audio Console
After Realtek Audio Console is installed. You can use it to change sound settings to get
better sound experience.
Jack Status
Connector Settings
Device
Selection
Main Volume
Application Enhancement
USB 3.2 Gen 1
(5Gbps) Type-A
PS/2 Combo port
2.5 Gbps LAN
Wi-Fi Antenna
connectors
