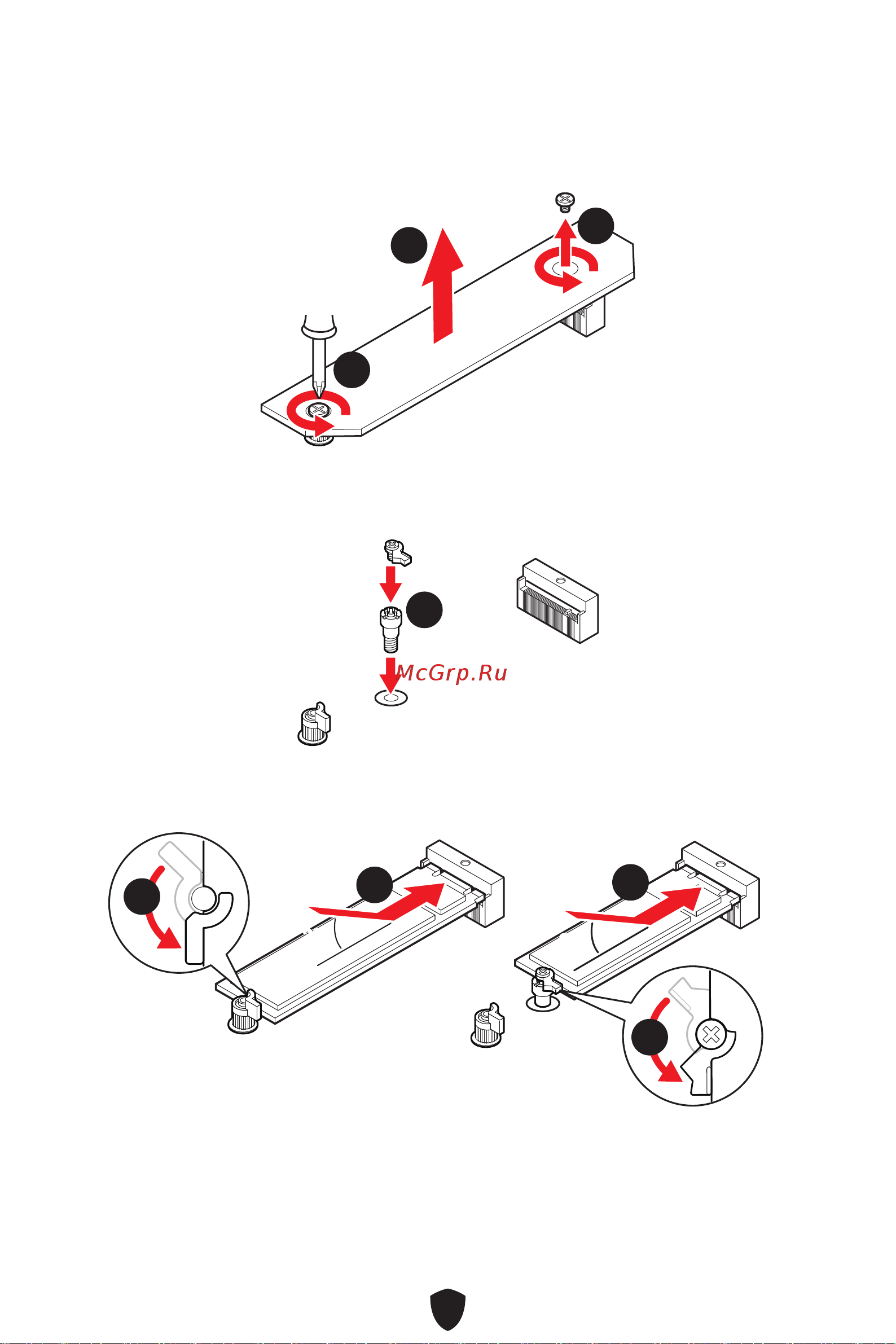

Установка модуля M.2 в разъем M2_3
1. Удалите винты для радиатора M.2 Shield Frozr.
2. Приподнимите радиатор M.2 Shield Frozr и снимите его.
11
11
22
3. Если вы хотите установить SSD 2260 M.2, установите прилагаемый комплект EZ
M.2 Clip в отверстие для винта 2260. Пропустите этот шаг при установке 2280
SSD.
33
4. Вставьте M.2 SSD в разъем M.2 под углом 30 градусов.
5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.
30º30º
30º30º
2280 SSD
2260 SSD
55
44
44
55
