37

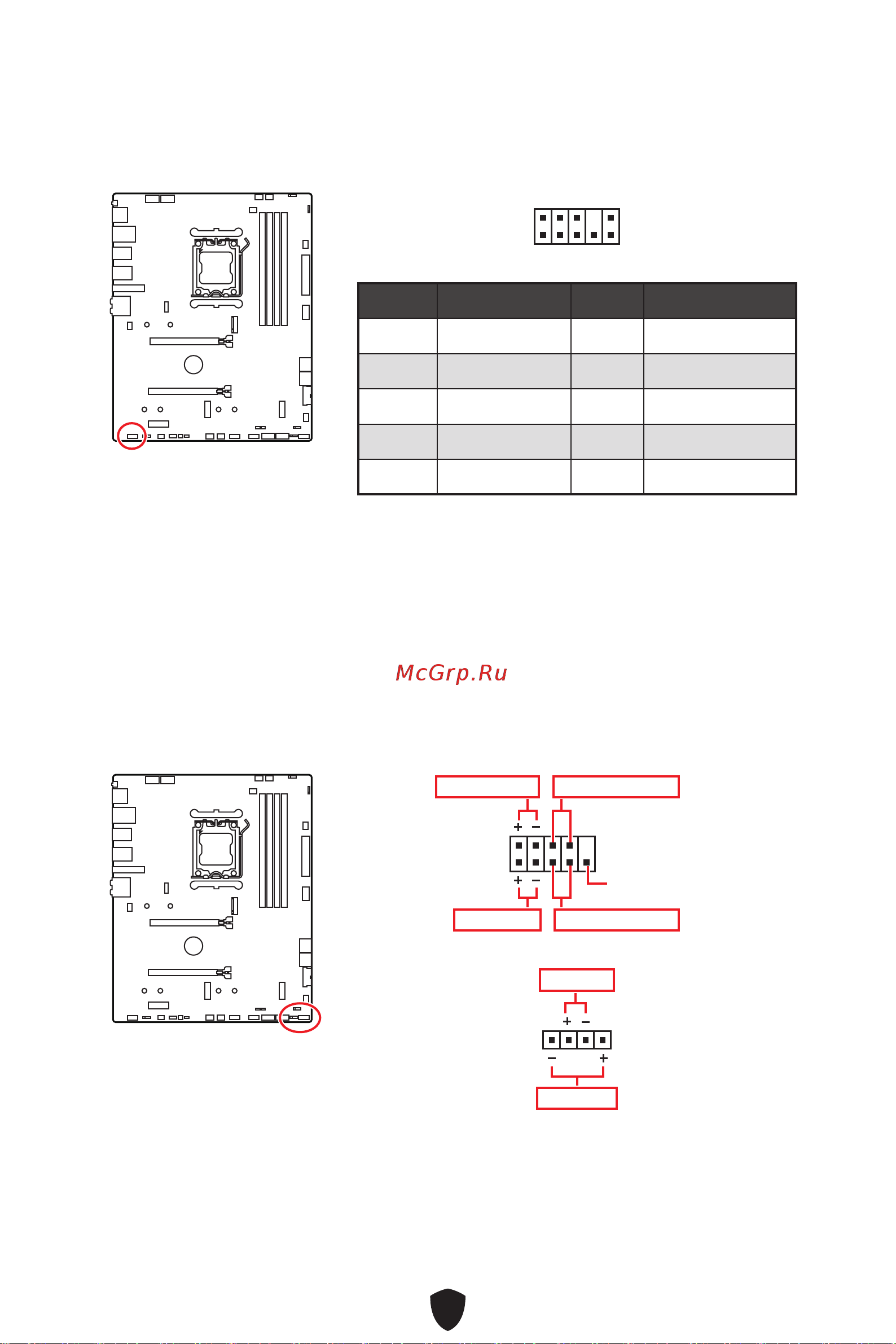

JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней панели.
1
2 10
9
Контакт Название сигнала Контакт Название сигнала
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
JFP1, JFP2: Разъемы передней панели
Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами
на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для
подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED
используется для подключения индикатора на корпусе ПК. Коннектор HDD
LED для подключения индикатора, который указывает на активность жесткого
диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы
подключить кабели от корпуса ПК к контактам, следуйте указаниям на рисунках
ниже.
1
2 10
9
Power LED
Reserved
Power Switch
JFP1
Reset SwitchHDD LED
1
JFP2
Buzzer
Speaker
⚠
Внимание!
Обратите внимание, что для коннектора Power LED и HDD LED есть
положительные (+) и отрицательные (-) контакты. Необходимо подключить кабели
к соответствующему положительному и отрицательному контактам на материнской
плате. В противном случае индикаторы не будут работать должным образом.
