30

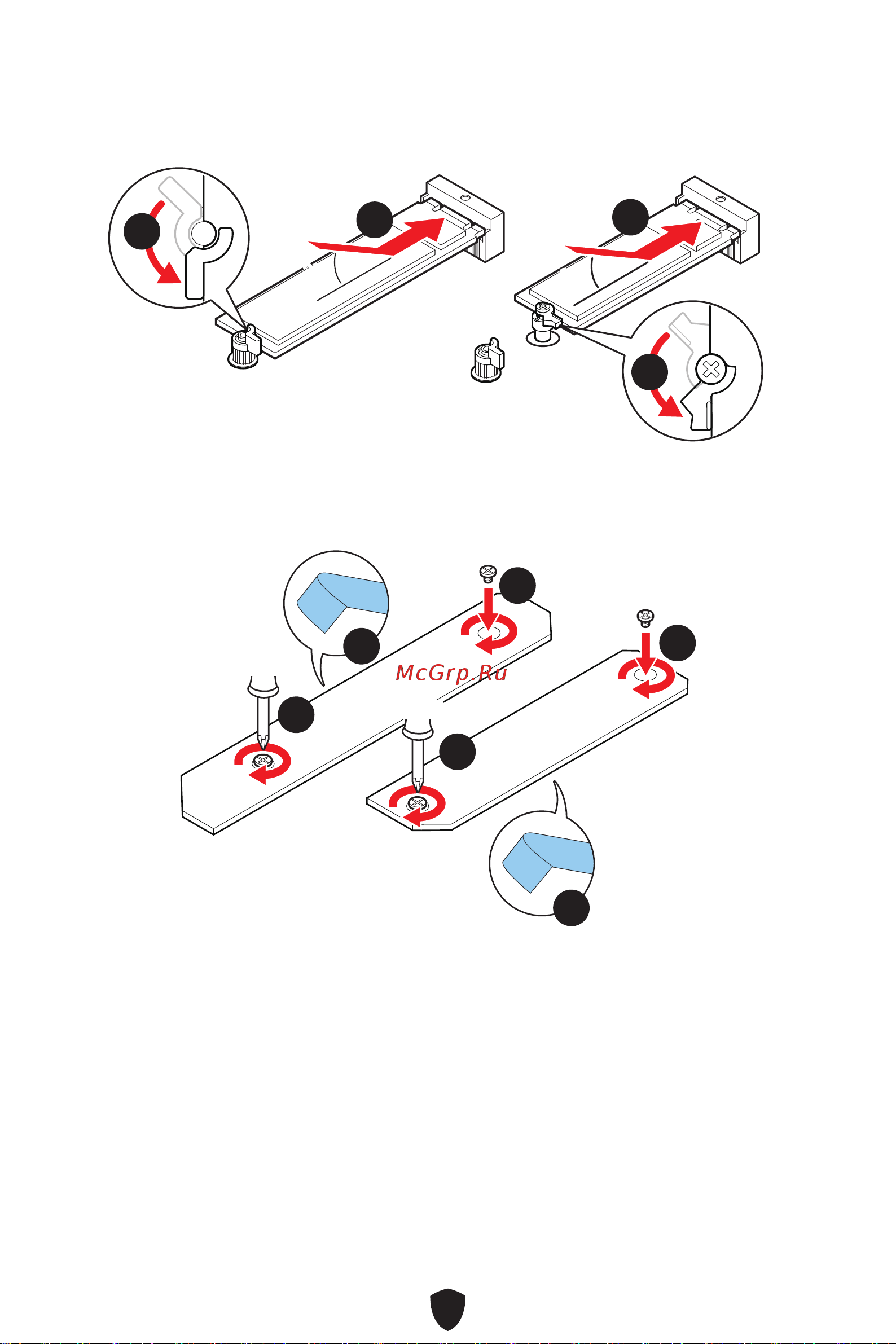

4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.
5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.
30º30º
30º30º
2280 SSD
2260 SSD
55
44
44
55
6. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr.
7. Установите на место радиатор M.2 Shield Frozr и закрепите его.
66
77
77
66
77
77
