MSI A520M PRO-C DASH [7/20] Задняя панель портов ввода вывода

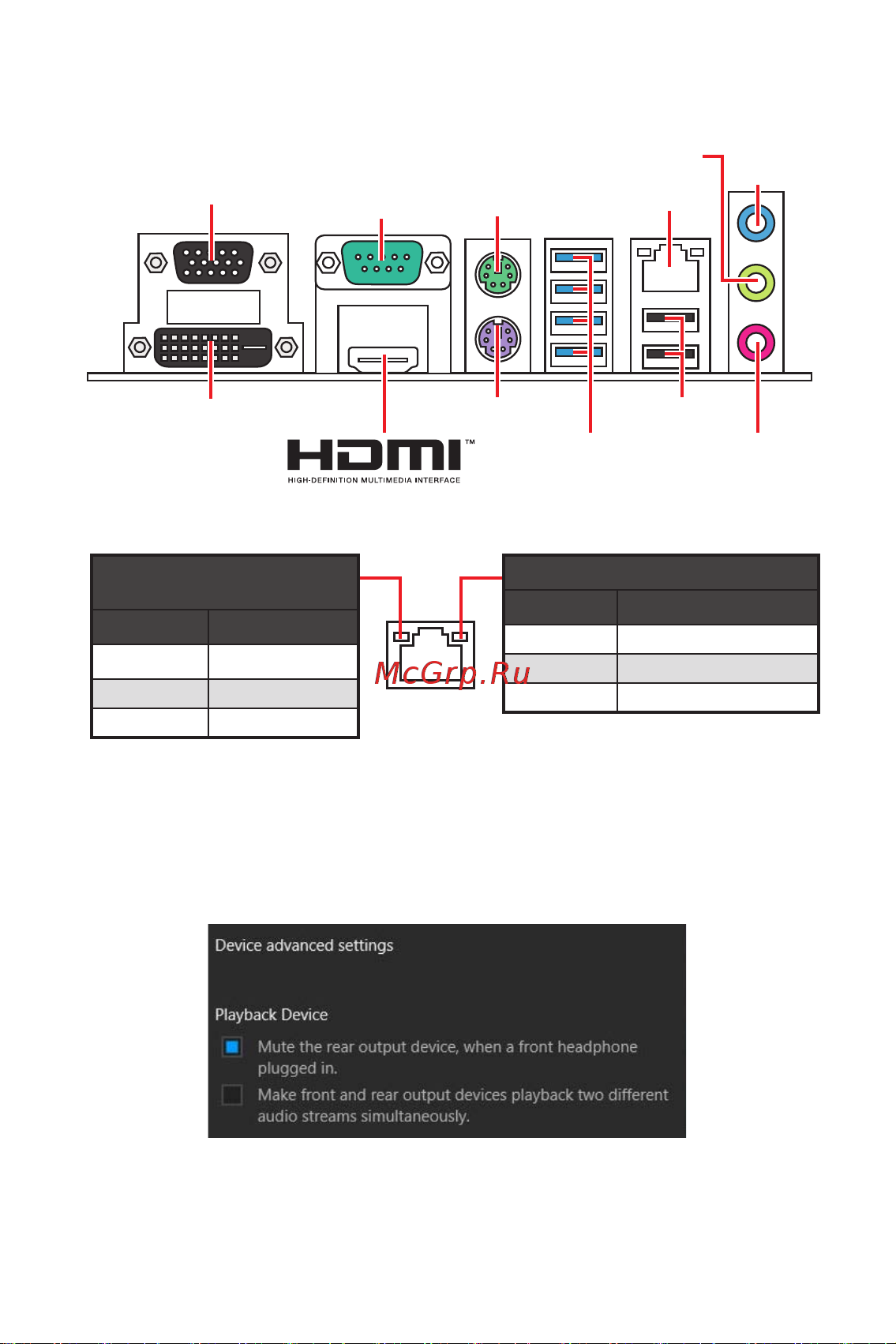

Комплект поставки Задняя панель портов ввода/ вывода

Задняя панель портов ввода/ вывода

Подключение/ Работа

индикатора

Состояние Описание

Выкл. Не подключен

Желтый Подключен

Мигает Передача данных

Скорость передачи данных

Состояние Описание

Выкл. 10 Мбит/с подключение

Зеленый 100 Мбит/с подключение

Оранжевый 1 Гбит/с подключение

Таблица состояний индикатора порта LAN

Audio 7.1-конфигурация каналов

Для настройки 7.1 канального аудио необходимо подключить фронтальную

звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.

1. Нажмите на Realtek HD Audio Manager > Advanced Settings, чтобы открыть

диалоговое окно, как показано ниже.

2. Выберите Mute the rear output device, when a front headphone plugged in.

3. Подключите колонки к аудио разъемам на задней и передней панели. При

подключении устройства к разъему аудио появится диалоговое окно с

просьбой подтвердить подключенное устройство.

PS/2 мыши

LAN

USB 3.2

Gen 1 5Гб/с

(Type-A)

USB 2.0

PS/2 клавиатуры

DVI-D

VGA

COM

Линейный

вход

Линейный выход

Микрофонный

вход
