7
Задняя панель портов ввода/ вывода Компоненты материнской платы

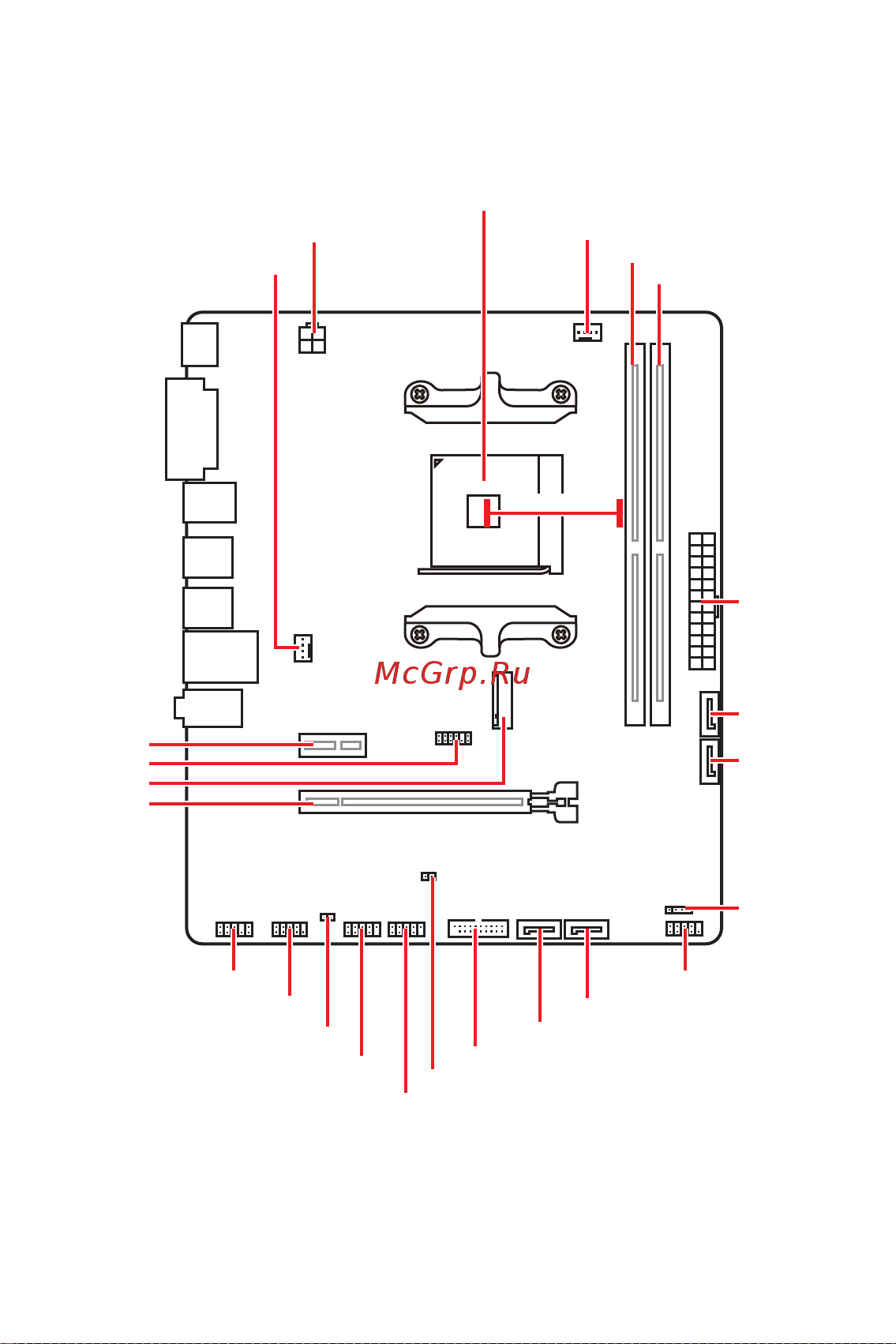

Компоненты материнской платы
* Расстояние от центра процессора до ближайшего слота DIMM.
M2_1
JTPM1
JUSB2
JUSB1
CPU_FAN1
SYS_FAN1
PCI_E1
PCI_E2
Процессорный сокет
CPU_PWR1
JCI1
JCOM1
JAUD1
JFP1
JFP2
ATX_PWR1
SATA4
SATA3
SATA2
SATA1
JUSB3
JBAT1
DIMMB1
DIMMA1
50.89мм*
