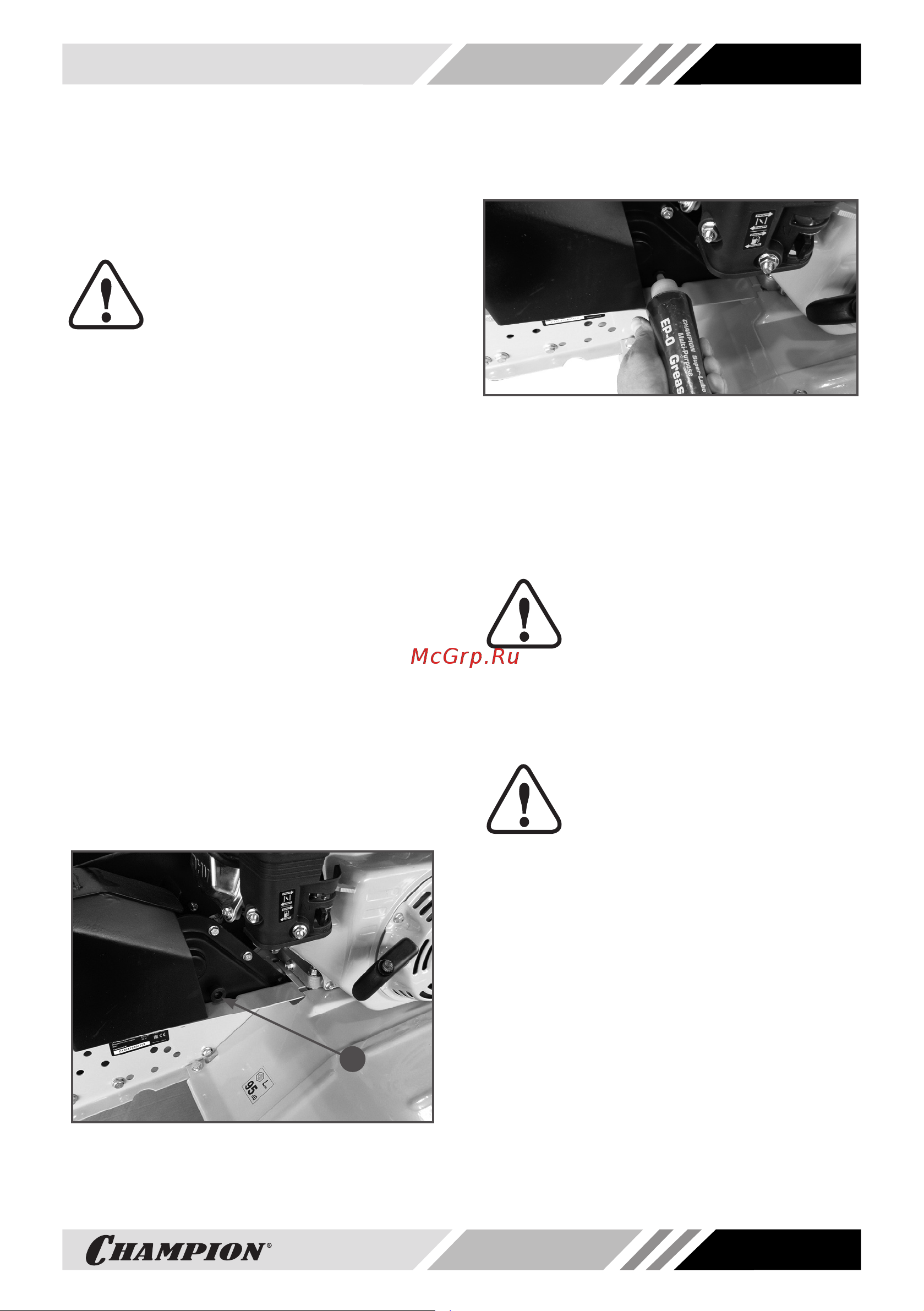

28
2. Снимите ремень 1 переднего хода со
шкивов вала двигателя 7 и редуктора
5 (Рис. 26).
1
7
2
6
3
5
4

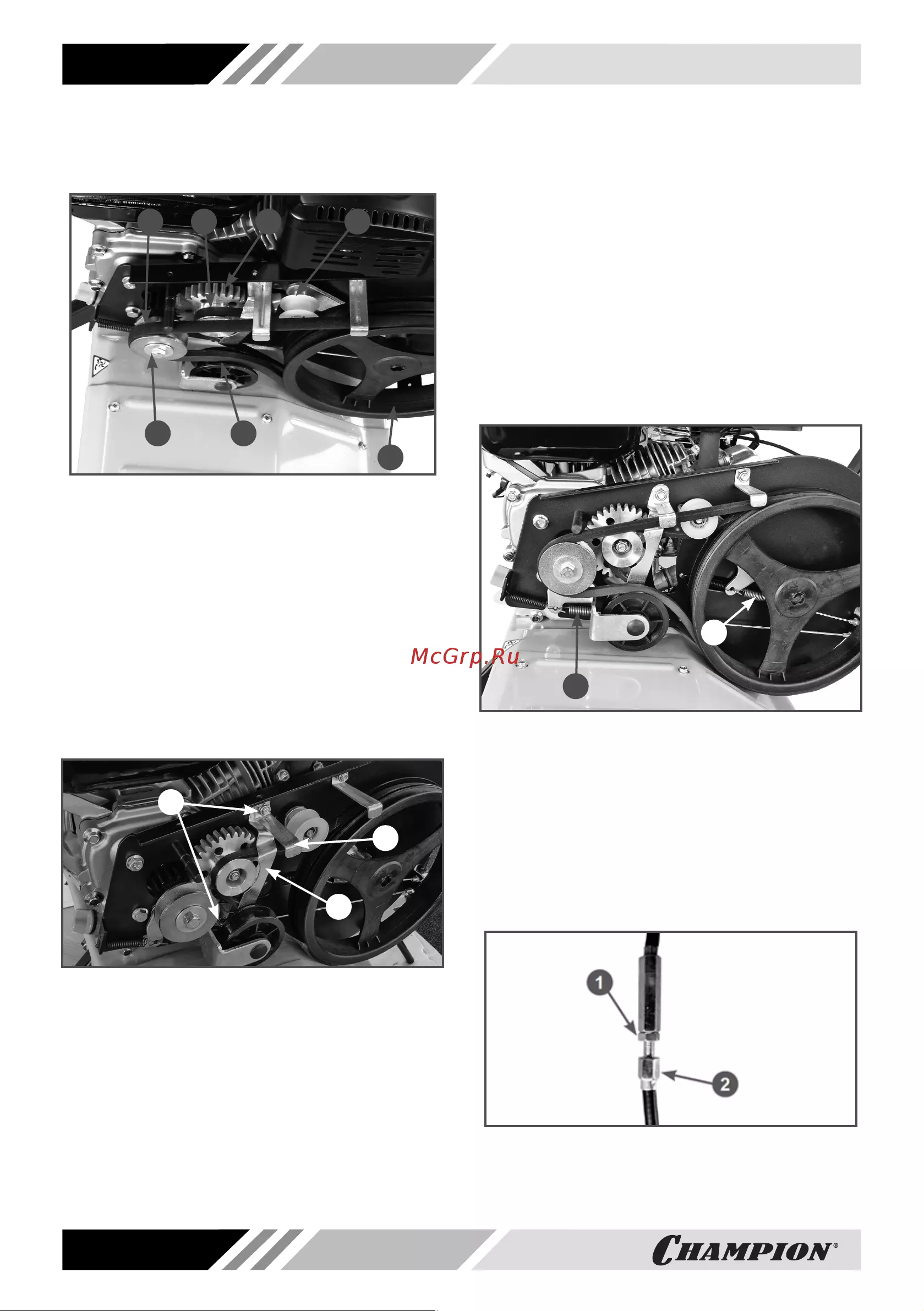

Рис. 26 Обслуживание ремней привода
1. Ремень клиновой переднего хода
2. Ремень клиновой заднего хода
3. Шестерня заднего хода
4. Ролик натяжной ремня заднего хода
5. Шкив ведомый (вала редуктора)
6. Ролик натяжной ремня переднего хода
7. Шкив ведущий (вала двигателя)
3. Открутите болты и гайки 1 крепления
успокоителя 2 ремня переднего хода
и ограничительной пластины 3 ремня
заднего хода и снимите успокоитель 2
и пластину 3 (Рис. 27).
1
3
2
Рис. 27 Снятие ремня заднего хода
1. Гайка крепления (2 шт.)
2. Успокоитель ремня переднего хода
3. Пластина ограничительная ремня заднего хода
4. Снимите ремень 2 заднего хода со
шкивов шестерни 3 заднего хода и ре-
дуктора 5 (Рис. 26).
5. Установку ремней привода произве-
дите в обратной последовательности.
При необходимости, произведите
регулировку тросов включения перед-
него и заднего хода.
6. Установите кожух защитный ремней.
РЕГУЛИРОВКА ТРОСОВ
Тросы включения переднего и заднего
хода должны быть отрегулированы так,
чтобы при полностью нажатом рычаге
включения переднего или заднего хода
пружина 1 троса включения переднего
хода и пружина 2 троса включения за-
днего хода были растянуты на 0,5-1 см
(Рис. 28).
1
2
Рис. 28 Проверка регулировки тросов
1. Пружина троса включения переднего хода
2. Пружина троса включения заднего хода
Если данное требование не выполняется,
необходимо выполнить регулировку. Для
этого, ослабьте стопорную гайку 1 и за-
крутите или открутите регулировочный
винт 2 при необходимости (Рис. 29). Затя-
ните стопорную гайку.
Рис. 29 Регулировка тросов включения
хода
1. Гайка стопорная 2. Винт регулировочный
