Champion BC5602BS — установка транспортировочной тележки и сошника для мотокультиватора [14/40]
Превью страниц
Страница 14 /
40
![Champion BC5602BS [14/40] Примечание](/views2/1917113/page14/bge.png)
14
1
2
3
4
A
B
Рис. 5 Установка транспортировочной
тележки
1.Кронштейнрамымотокультиваторазадний
2.Тележкатранспортировочная3.Рычаг
фиксаторатранспортировочнойтележки
4.Кронштейнсошника
ПРИМЕЧАНИЕ!
В кронштейне сошника предус-
мотренытрипазадляустанов-
китранспортировочнойтележ-
ки в три положения – транспортировка,
стоянка и культивация. При установке
кронштейна сошника и транспортиро-
вочной тележки на задний кронштейн
рамы мотокультиватора необходимо
нажать на рычаг 3 фиксатора транс-
портировочной тележки (Рис. 5) и заве-
сти кронштейн сошника под фиксатор
транспортировочнлйтележки.Впротив-
ном случае фиксатор транспортировоч-
нойтележкибудетмешатьустановке.

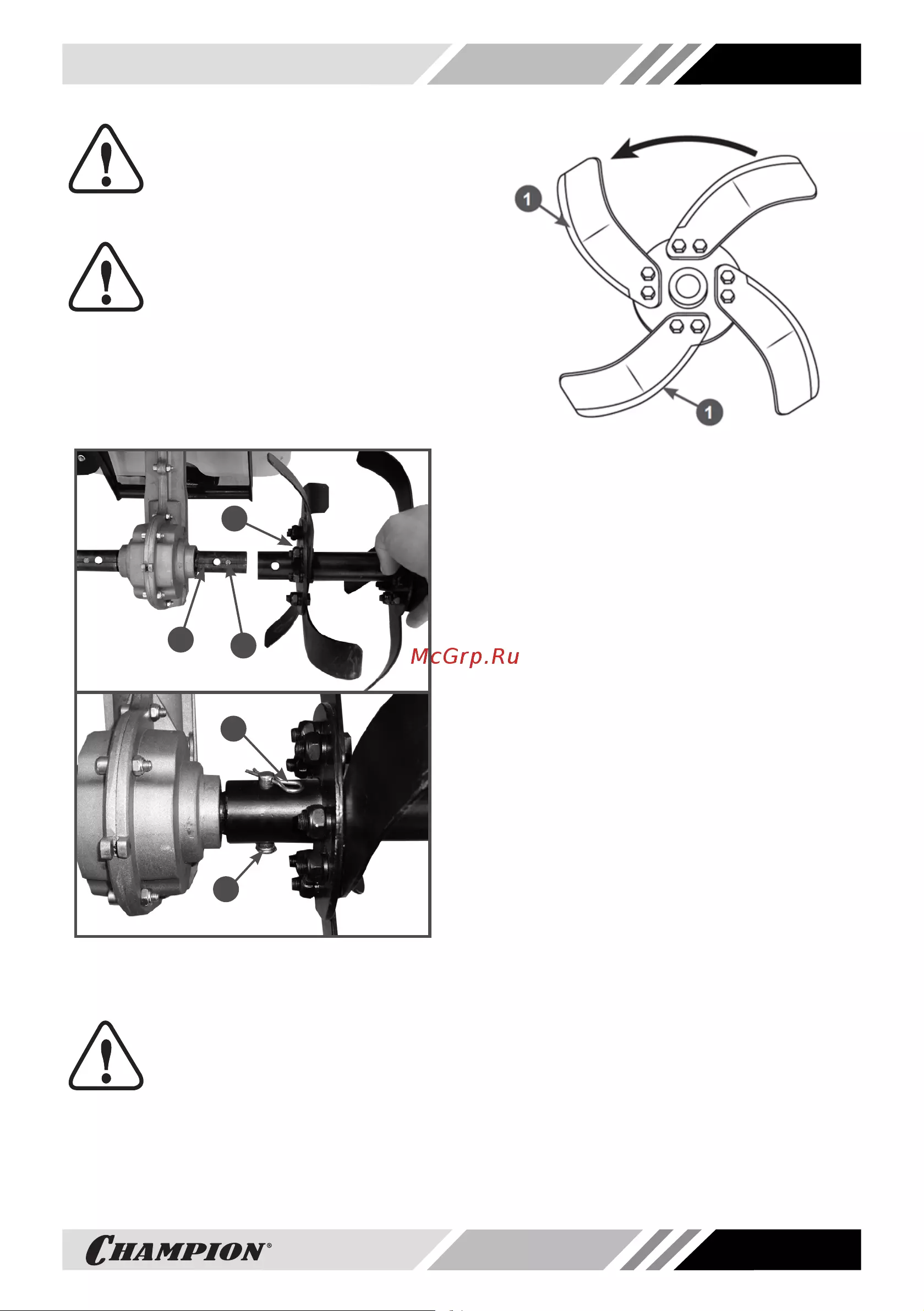

5. Установитемотокультиваторнафрезы
иколесанаровнойгоризонтальнойпо-
верхности.
6. Вставьте сошник 2 в кронштейн 1 со-
шника(Рис.6А).Совместитеотверстия
в кронштейнеи в сошнике, вставьтев
отверстиешплинт3(Рис.6В).
2
3
2
1
A B
Рис. 6 Установка сошника в транспортное
положение
1.Кронштейнсошника2.Сошник
3.Шплинт
7. Установитенастойки2рабочиеруко-
ятки1(Рис.7).
1
2
Рис. 7 Установка рабочих рукояток
1.Рукояткирабочие
2.Стойкирабочихрукояток
Схема сборки левого кронштейна кре-
пления рабочих рукояток представлена
на Рис. 8. Сборка правого кронштейна
рабочихрукоятокосуществляетсяанало-
гичносхеме,указаннойнаРис.8,только
взеркальномотражении.
