21
ГОСТ 16037-80. Соединения сварные
стальныхтрубопроводов.Основныетипы,
конструктивныеэлементыиразмеры.
Регулировка силы тока осуществляется
регулятором, расположенным на перед-
нейпанелиинвертора.Поворотпочасовой
стрелкеприводиткувеличениюсилытока,
противчасовойстрелки–куменьшению.
ПРИМЕЧАНИЕ:
Если в зимнее время инвертор
внесен с улицы в отапливае-
мое помещение, то перед на-
чалом работы необходимо выдержать
инвертор в течение 3-6 часов, чтобы он
прогрелся до температуры воздуха в по-
мещении.
ОСНОВНЫЕ ВИДЫ СВАРНЫХ
СОЕДИНЕНИЙ И ШВОВ
Основныевидысоединенийприведенына
Рис.6.

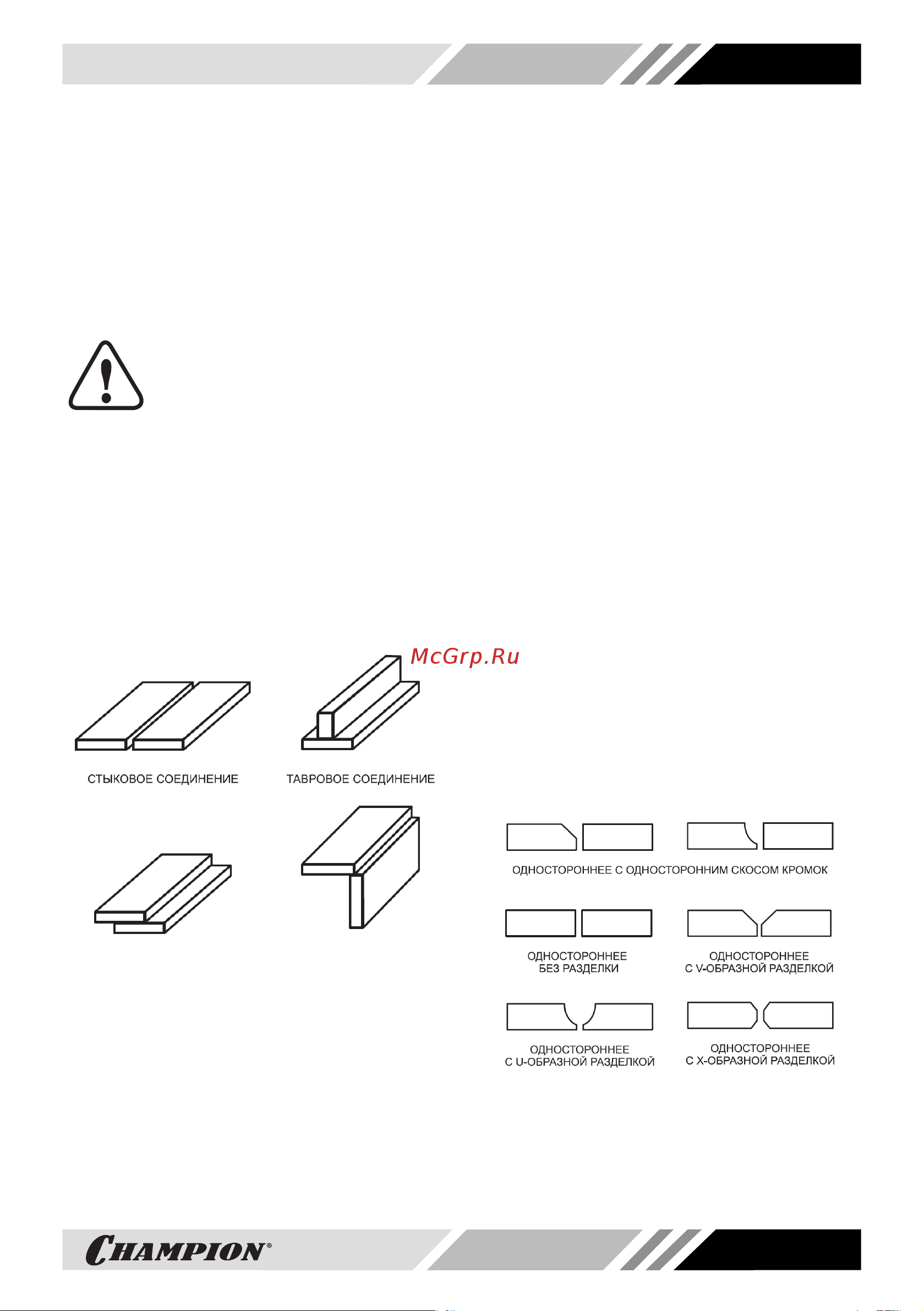

Рис. 6. Основные виды соединений
Каждому виду соединения соответствует
свойтипшва:
•шовстыковогосоединения;
•шовтавровогосоединения;
•шовсоединениявнахлест;
•шовугловогосоединения.
Стыковое соединение представляет со-
бой соединение двух листов или труб их
торцевыми поверхностями (см. Рис. 7).
Данное соединение является самым рас-
пространенным,благодаряменьшемурас-
ходуметаллаивременинасварку.
Взависимостиот расположенияшвасты-
ковоесоединениеможетбытьодносторон-
нимидвухсторонним(Рис.7).Отподготов-
ки соединения под сварку, в зависимости
от толщины свариваемых изделий может
бытьбезскосакромокисоскосомкромок.
Одностороннеесоединениебезскосакро-
мокпредполагаетсваркулистовтолщиной
до4мм.Двустороннеесоединениебезско-
са кромок рекомендуется выполнять при
сварке толщиндо 8 мм. В обоих случаях
для обеспечения качественного провара,
необходимо делать небольшой зазор при
соединении листов под сварку, около 1-2
мм.
Скос кромок при одностороннем сварном
соединении рекомендуется делать при
толщинах от 4 до 25 мм. Наиболее попу-
лярным является соединение со скосом
кромокV-образноготипа.Иногдаприменя-
ютсяодносторонниескосыкромокискосы
U-образного типа. Для предотвращения
возможностей прожогов во всех случаях
делаетсянебольшоепритуплениекромок.
Рис. 7 Виды стыковых соединений
