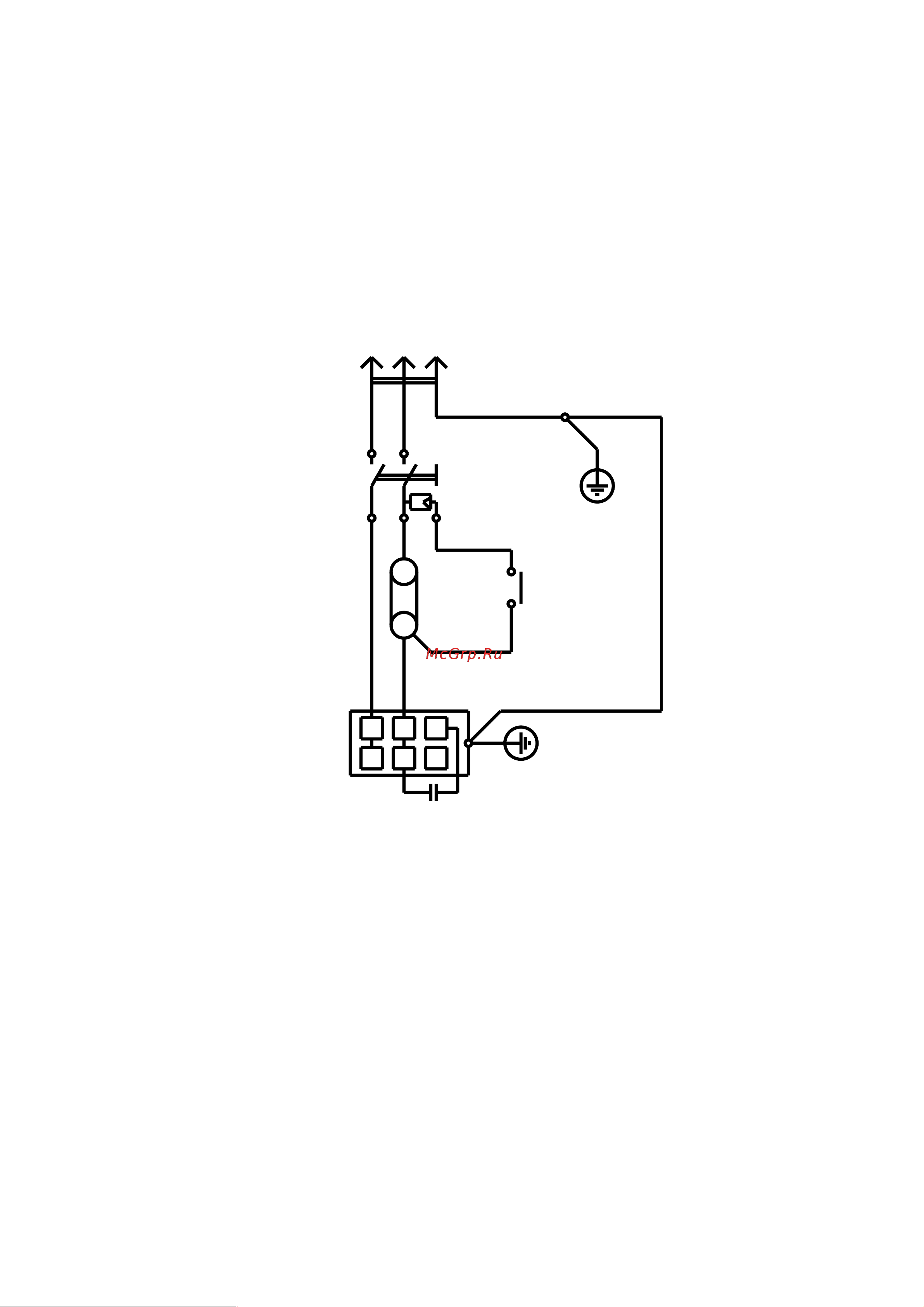

5.2 Электрооборудование включает в себя электродвигатель М1, выключатель

кнопочный S1, датчик наклона S2 и токоведущие кабели. Электрическая

принципиальная схема смесителя представлена на рисунке 2.

ЗВИ

220 В, 50 Гц

Х1

А1

РЕ

А1

РЕ

Ср

М1

Рисунок 2

С помощью вилки Х1 смеситель подключается к сети (220 В; 50 Гц). Нажатием

кнопки «ПУСК» выключателя S1 запускается двигатель М1, который должен

находиться в рабочем положении (лопастной вал должен быть вертикально опущен в

бак). Если привод будет находиться в откинутом положении (как показано на рис. 1),

датчик наклона S2 не даст возможности включить двигатель.

Отключение привода происходит если нажать кнопку «СТОП» выключателя S1

или если выводить из бака смесительный вал привода (сработает датчик наклона S2).
