35
UA
Додаткова інформація
KDL-46EX4xx
KDL-40BX4/EX4/NX5xx
KDL-37EX4xx
KDL-32BX3/BX4/EX3/EX4/NX5xx
KDL-26EX3xx
KDL-22EX3xx
Пристрій: см
Цифри в таблиці, наведеній вище, можуть дещо відрізнятися залежно від встановлення.
Стіна, на якій буде встановлено телевізор, повинна витримувати вагу, щонайменше в чотири
рази більшу за вагу телевізора. Інформацію стосовно його ваги див. у розділі «Технічні
характеристики» (стор. 37).

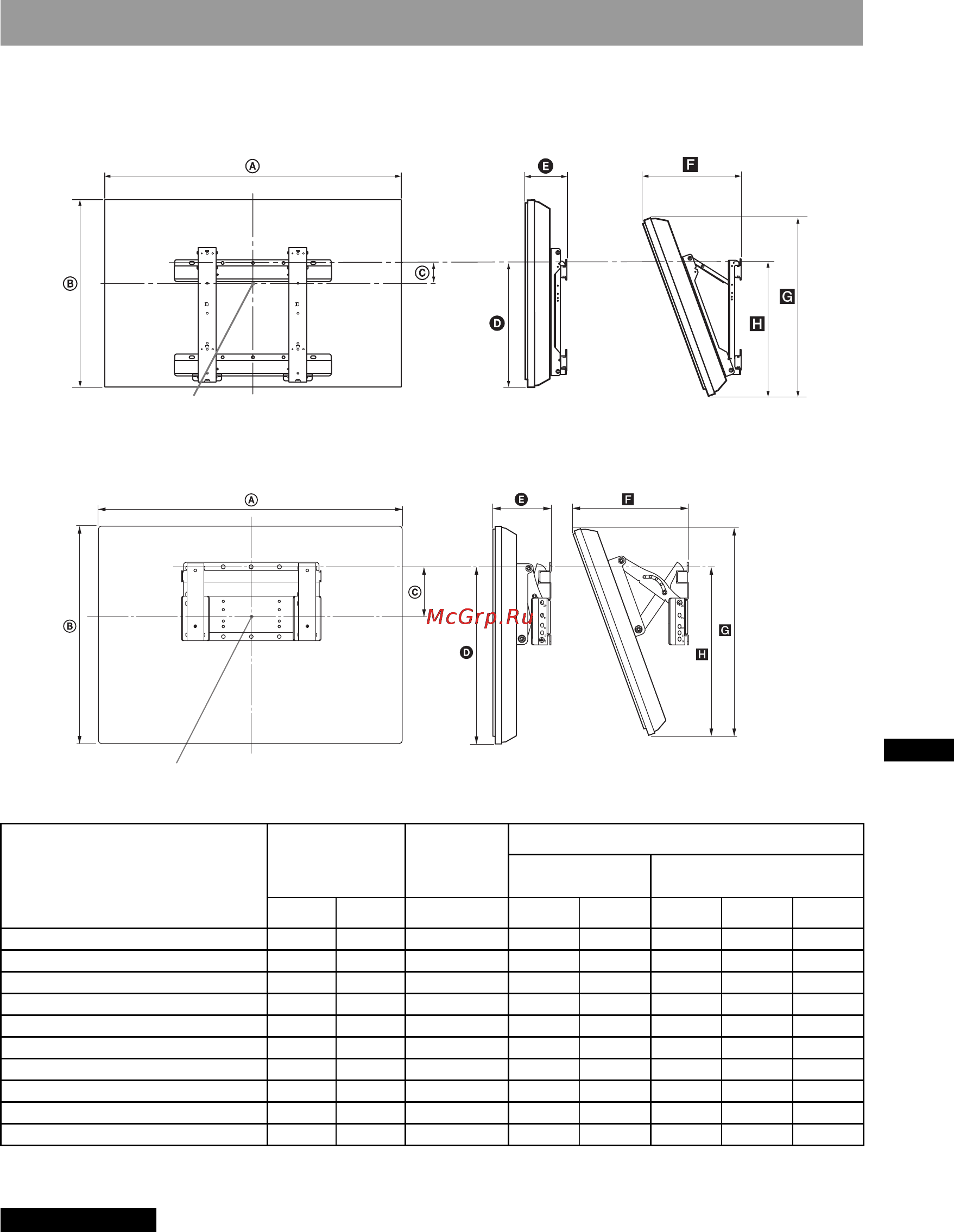

Таблиця розмірів для встановлення телевізора
Назва моделі
Розміри дисплея
Розмір
центральної
частини
екрана
Довжина кожного кута монтажу
Кут (0)Кут (20)
AB C DEFGH
KDL-46EX4xx 112,7 67,4 8,4 42,4 16,2 36,9 64,0 46,4
KDL-40NX5xx 102,3 62,8 12,2 43,9 16,0 34,9 59,1 47,9
KDL-40BX4xx 99,6 59,8 12,2 42,5 15,9 34,1 56,6 46,2
KDL-40EX4xx 99,2 59,8 12,2 42,5 16,0 34,1 56,7 46,3
KDL-37EX4xx 92,1 56,4 14,0 42,7 15,8 32,7 53,4 46,3
KDL-32NX5xx 82,5 51,7 17,2 43,2 15,6 30,9 48,8 47,1
KDL-32BX3/BX4xx 80,4 49,7 17,2 42,6 15,6 30,3 47,9 46,0
KDL-32EX3/EX4xx 80,0 49,7 17,2 42,6 15,7 30,3 47,0 46,1
KDL-26EX3xx 67,2 42,3 9,7 31,5 16,0 26,2 40,2 32,3
KDL-22EX3xx 55,1 36,7 13,3 32,9 14,3 22,2 34,8 32,8
Центральна точка екрана
Центральна точка екрана
ПОПЕРЕДЖЕННЯ
090ADD.fm Page 35 Wednesday, December 2, 2009 9:55 AM
