2 Вкрутіть кріпильний гвинт (M4 x 16, не
входить до комплекту постачання) в
отвір для гвинта на телевізорі.
3 Зв’яжіть шуруп і кріпильний гвинт
міцним шнуром.
z
• Для закріплення телевізора використовується
додатковий комплект опорного ременя Sony. З питань
придбання набору звертайтеся до сервісного центру
Sony. Будьте готові назвати модель вашого телевізора.

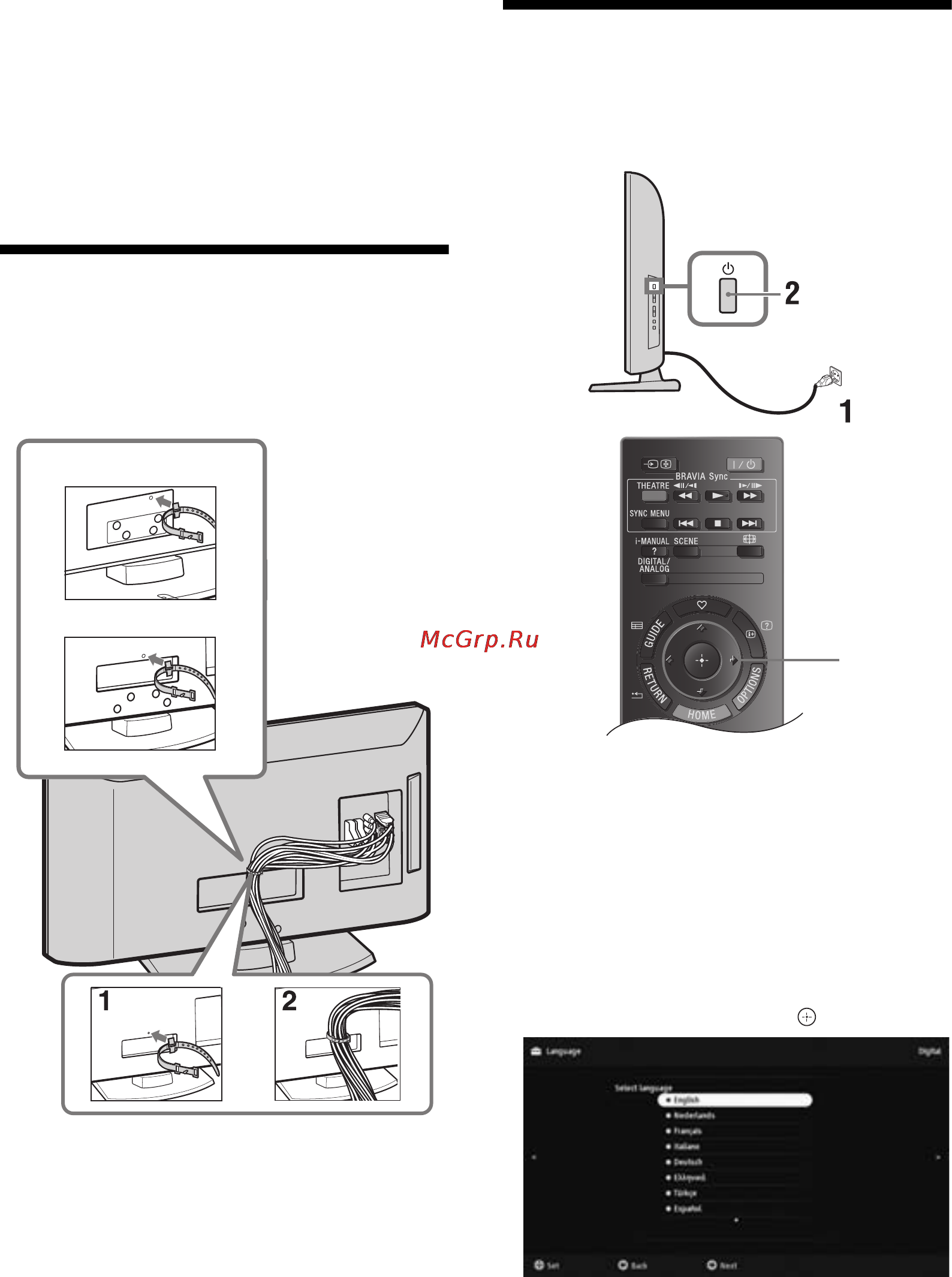

5: Зв’язування
кабелів
(лише для моделей KDL-40/32NX5xx)
З’єднувальні кабелі можна зв’язати так, як показано нижче.
~
• Не зв’язуйте силовий шнур з іншими з'єднувальними
кабелями.
6:
Вибір мови, країни
або регіону та місця
перебування
1 Підключіть телевізор до електричної
розетки (220-240 В змінного струму, 50 Гц).
2 Натисніть 1 збоку на телевізорі.
Під час першого ввімкнення телевізора на
екрані з’являється меню Language.
~
• Коли ви вмикаєте телевізор, індикатор живлення
починає світитися зеленим кольором.
3 Натисніть кнопку F або f і виберіть
мову, яка відображається на екранах
меню, а потім натисніть .
KDL-32NX5xx
KDL-40NX5xx
3,4,5
