Patriot Nevada 15 [3/11] Навесное в разборе рисунок b артикул 440 10 6504

– 3 –

МОТОБЛОК БЕНЗИНОВЫЙ NEVADA 15

# АРТИКУЛ ОПИСАНИЕ КОЛ-ВО

B1 004520534 Бампер в сборе (с подножкой)(под 177F/188F/190F) 1

B2 004520709 Двигатель в сборе (190F) (шлицы Ф25) 1

B7 004520710 Опорная рама двигателя (основание)(188F/190F) 1

B12 004520711 Колесо в сборе 6.00-12 (правое) 1

B13 004520538 Палец фиксации фрез/колес М8х50 2

B14 004520539 Шплинт пальца фиксации фрез/колёс R 2

B15 004520712 Колесо в сборе 6.00-12 (левое) 1

B16 004520541 Кронштейн левого крыла (передний) 1

B17 004520542 Крыло левое (внутреннее) 1

B18 004520543 Крыло левое (внешнее) 1

B21 004520544 Шплинт пальца сцепки (R) 1

B22 004520545 Кронштейн заглубителя 1

B23 004520546 Заглубитель 1

B24 004520547 Палец заглубителя Ф8х40 1

B27 004520548 Шплинт пальца заглубителя (R) 1

B28 004520549 Палец сцепки (шпиндель) Ф16х108 1

B29 004520550 Узел сцепки 1

B33 004520551 Трансмиссия в сборе (редуктор+КПП) 1

B37 004520552 Кронштейн крыльев задний 1

B41 004520553 Крыло правое (внешнее) 1

B42 004520554 Крыло правое (внутреннее) 1

B43 004520555 Прижимная плана крыльев 2

B45 004520556 Кронштейн правого крыла (передний) 1

B47 004520557 Прокладка крышки КПП 1

B50 004520713 Крышка КПП (соединительная пластина) 1

B51 004520714 Прокладка двигателя к крышке КПП 1

B52 004520560 Выходной вал редуктора Ф32 1

B53 004520561 Пыльник выходного вала редуктора 2

B54 004520562 Стопорная втулка выходного вала редуктора 2

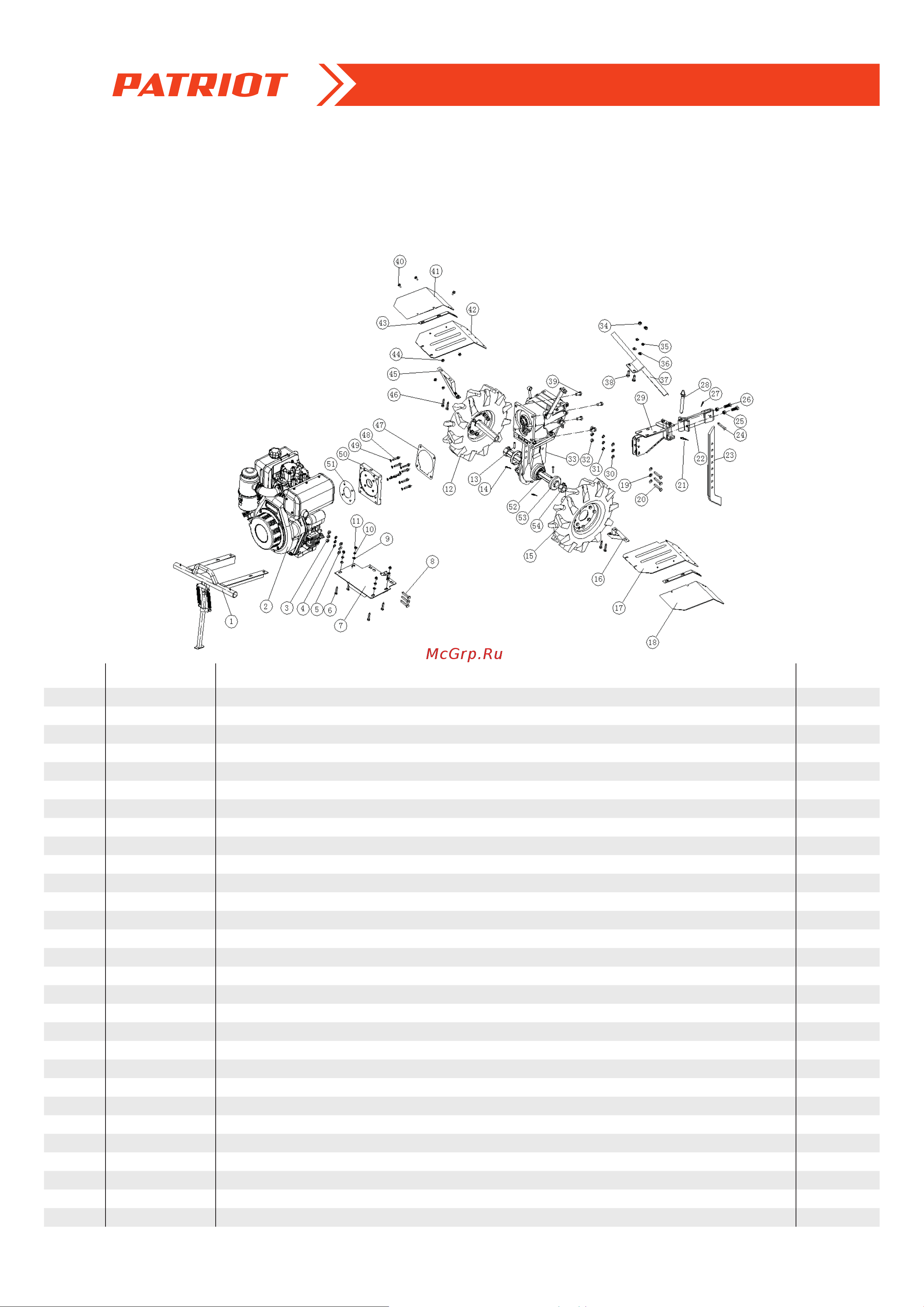

НАВЕСНОЕ В РАЗБОРЕ. РИСУНОК B

АРТИКУЛ: 440 10 6504
