6. СБОРКА

6.3. Установка поворотного желоба

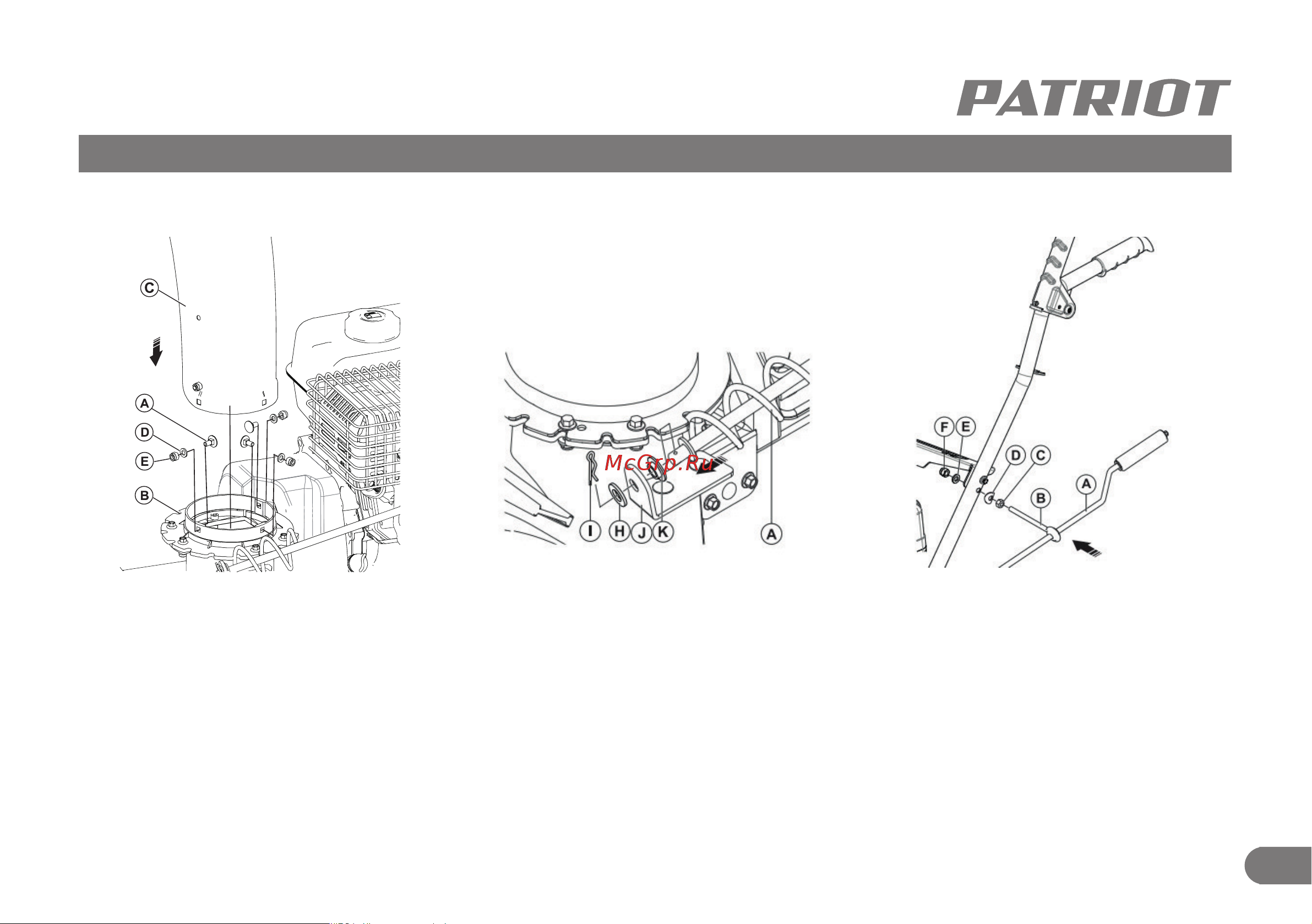

Установите поворотный желоб (С) на пло-

щадку снегоуборщика (B). Используйте

крепёжные элементы: (А) болт 6х15 – 3шт.;

(D) шайба D6 – 3 шт.; (E) гайка М6 - 6 шт. и

закрепите.

Установите рукоятку поворотного жело-

ба (А) в кольцо площадки (J) используйте

крепежные элементы: (Н) шайба - 1шт.; (К)

пластиковая втулка - 1 шт.; (I) шплинт - 1шт.

Присоедините рукоятку (А) поворотного

желоба к левой ручке, при помощи кре-

пежных элементов: (С) гайка с шайбой М8

– 1 шт.; (D) фигурная шайба D8 – 1 шт.; (E)

шайба D8 – 1 шт.; (Е) гайка М8 – 1 шт.
