8. СБОРКА БЕНЗИНОВОГО СНЕГОУБОРЩИКА

Установка тяги переключения передач.

Присоедините тягу переключения передач в проушину в проушину рычага переключения передач на панели управления, стороной

с регулируемым штоком в коннектор снегоуборочной машины, закрепив ее крепежными элементами.

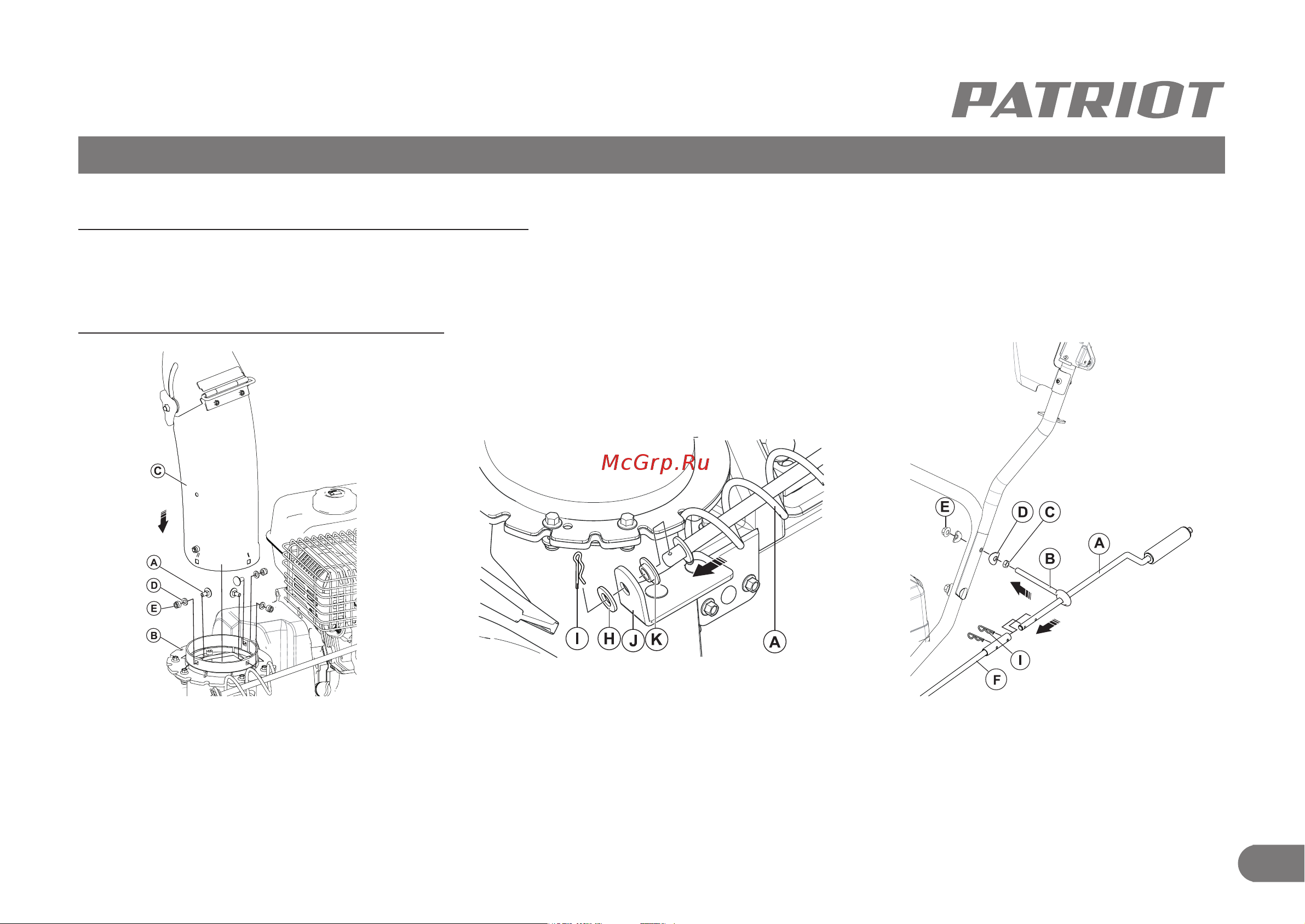

Установка поворотного желоба.

Установите поворотный желоб (С) на

площадку снегоуборщика (B). Исполь-

зуйте крепёжные элементы: (A) болт

М6х15 – 3шт.; (D) шайба D6 – 3 шт.; (E)

гайка М6 - 3 шт. и закрепите.

Установите рукоятку поворотного же-

лоба (F) в кольцо площадки (G) исполь-

зуйте крепежные элементы: (Н) шайба

- 1шт.; (К) пластиковая втулка - 1 шт.; (I)

шплинт - 1шт.

Соедините между собой части рукоятки

поворотного желоба (А) и (F), и присое-

дините к левой ручке, при помощи кре-

пежных элементов: (С) гайка М8 – 1 шт.;

(D) фигурная шайба D8 – 2 шт.; (Е) гайка с

шайбой М8 – 1 шт.; (I) шплинт – 2 шт.
