8. СБОРКА БЕНЗИНОВОГО СНЕГОУБОРЩИКА

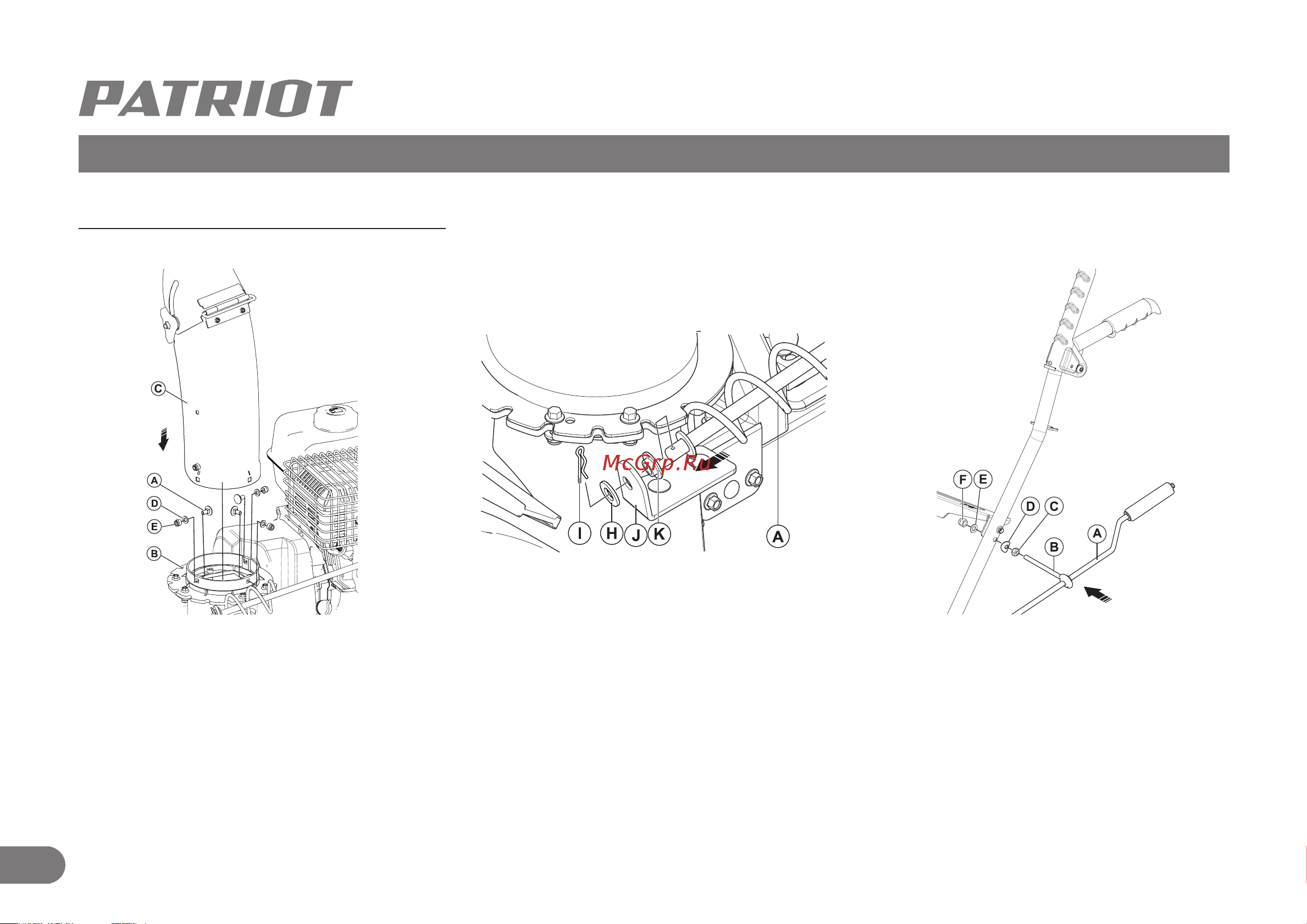

Установка поворотного желоба.

Установите поворотный желоб (С) на

площадку снегоуборщика (B). Исполь-

зуйте крепёжные элементы - бокс №: 7

(A) болт 6х15 – 3шт.; (D) шайба D6 – 3 шт.;

(E) гайка М6 - 6 шт. и закрепите.

Установите рукоятку поворотного жело-

ба (А) в кольцо площадки (J) используй-

те крепежные элементы - бокс №4: (Н)

шайба - 1 шт.; (К) пластиковая втулка - 1

шт.; (I) шплинт - 1 шт.

Присоедините рукоятку (А) поворотно-

го желоба к левой ручке, при помощи

крепежных элементов - бокс № 5: (С)

гайка с шайбой М8 – 1 шт.; (D) фигурная

шайба D8 – 1 шт.; (E) шайба D8 – 1 шт.; (Е)

гайка М8 – 1 шт.
