УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

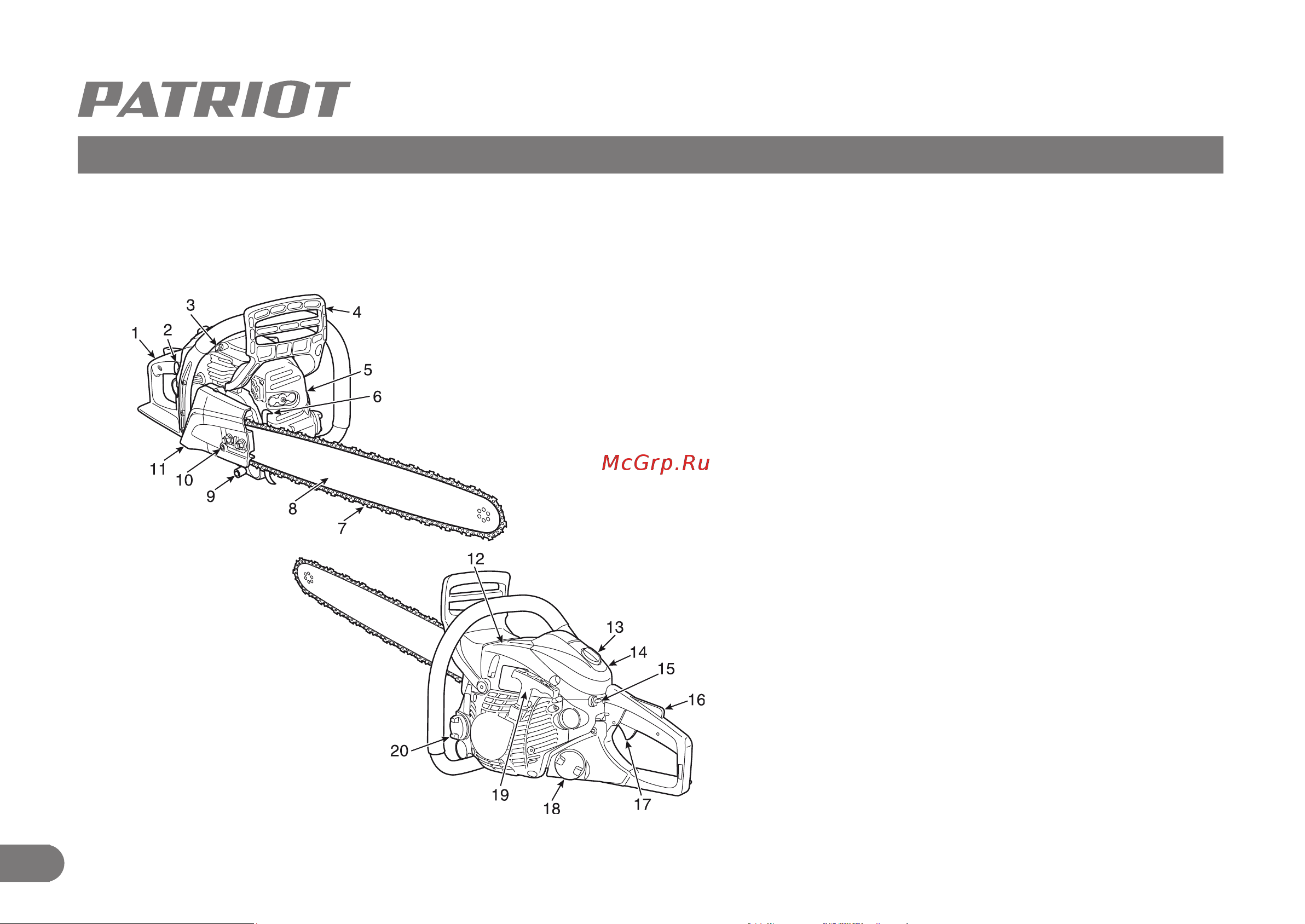

УСТРОЙСТВО ИЗДЕЛИЯ

1. Задняя ручка

2. Топливный насос (праймер)

3. Передняя ручка

4. Передний защитный щиток, тормоз цепи

5. Глушитель

12. Кожух двигателя

13. Фиксатор крышки воздушного фильтра

14. Крышка воздушного фильтра

15. Выключатель зажигания

16. Блокиратор курка дросселя (газа)

17. Курок дросселя (газа)

18. Бачок для топливной смеси

19. Рукоятка стартера

20. Бачок для масла смазки цепи.

Пожалуйста, обратите внимание, что в связи с улучшениями и изменениями в оборудовании, иллюстрации могут незначительно отличаться от реальных изделий.
