Patriot СS 404 [6/21] Устройство цепных аккумуляторных пил

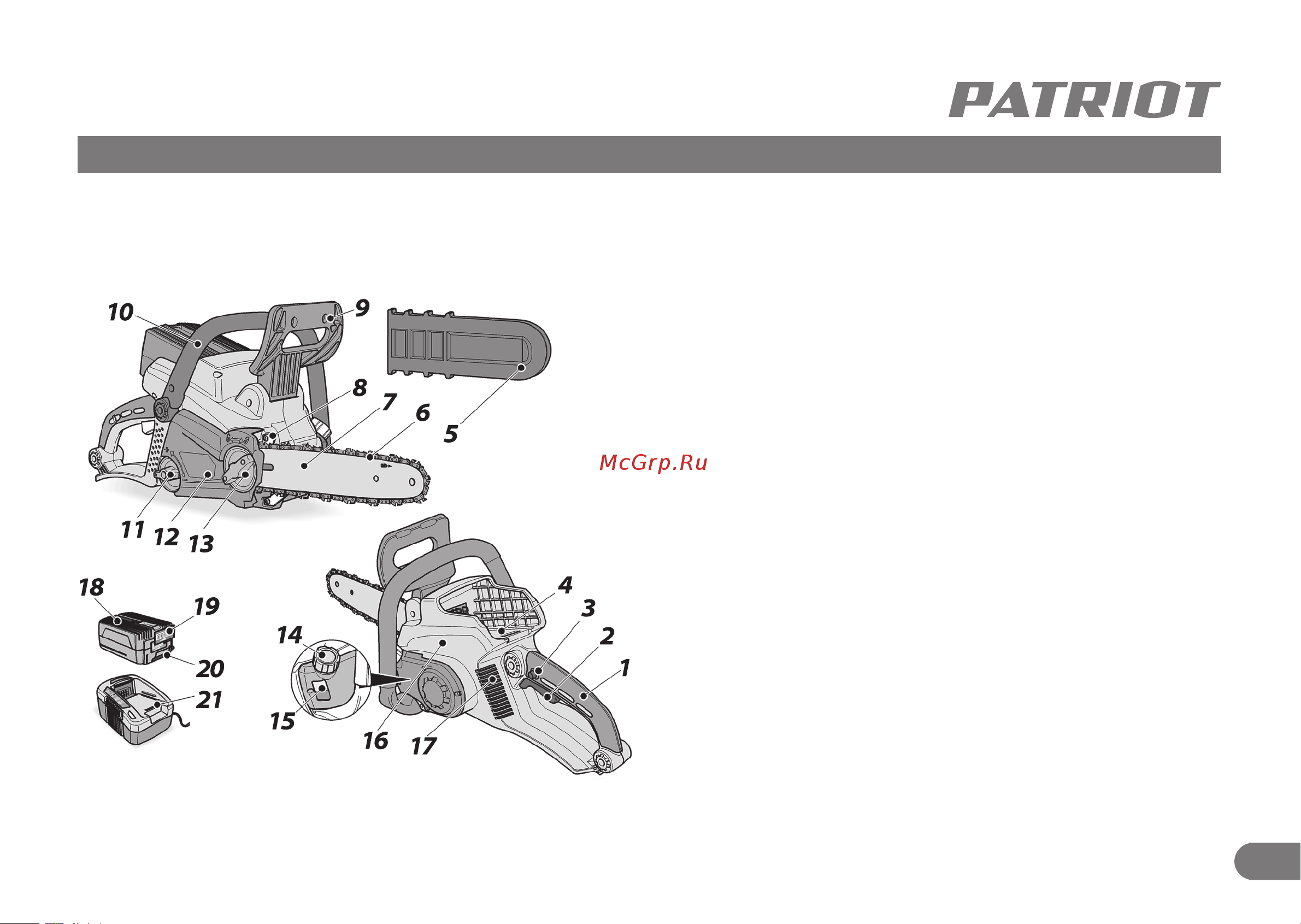

УСТРОЙСТВО ЦЕПНЫХ АККУМУЛЯТОРНЫХ ПИЛ (Рис. 1) 1. Задняя рукоятка;

2. Пусковая клавиша;

3. Кнопка блокировки выключателя;

4. Посадочное место батареи;

5. Защитный чехол цепи и шины;

6. Пильная цепь;

7. Полотно шины;

8. Зубчатый упор;

9. Тормоз цепи;

10. Передняя рукоятка;

11. Маховик системы натяжения цепи;

12. Крышка механизма натяжения цепи;

13. Маховик системы крепления шины;

14. Крышка масляного бака;

15. Окно контроля уровня масла;

16. Корпус пилы;

17. Вентиляционные отверстия;

18. *Аккумулятор;

19. Индикатор заряда батареи;

20. Фиксатор аккумулятора;

21. *Зарядное устройство.

УСТРОЙСТВО ЦЕПНЫХ АККУМУЛЯТОРНЫХ ПИЛ

* Для модели CS 404 аккумулятор и зарядное устройство в комплект поставки не входят. Данные устройства приобретаются отдельно.

Рис. 1
