45
HR
Dodatne informacije

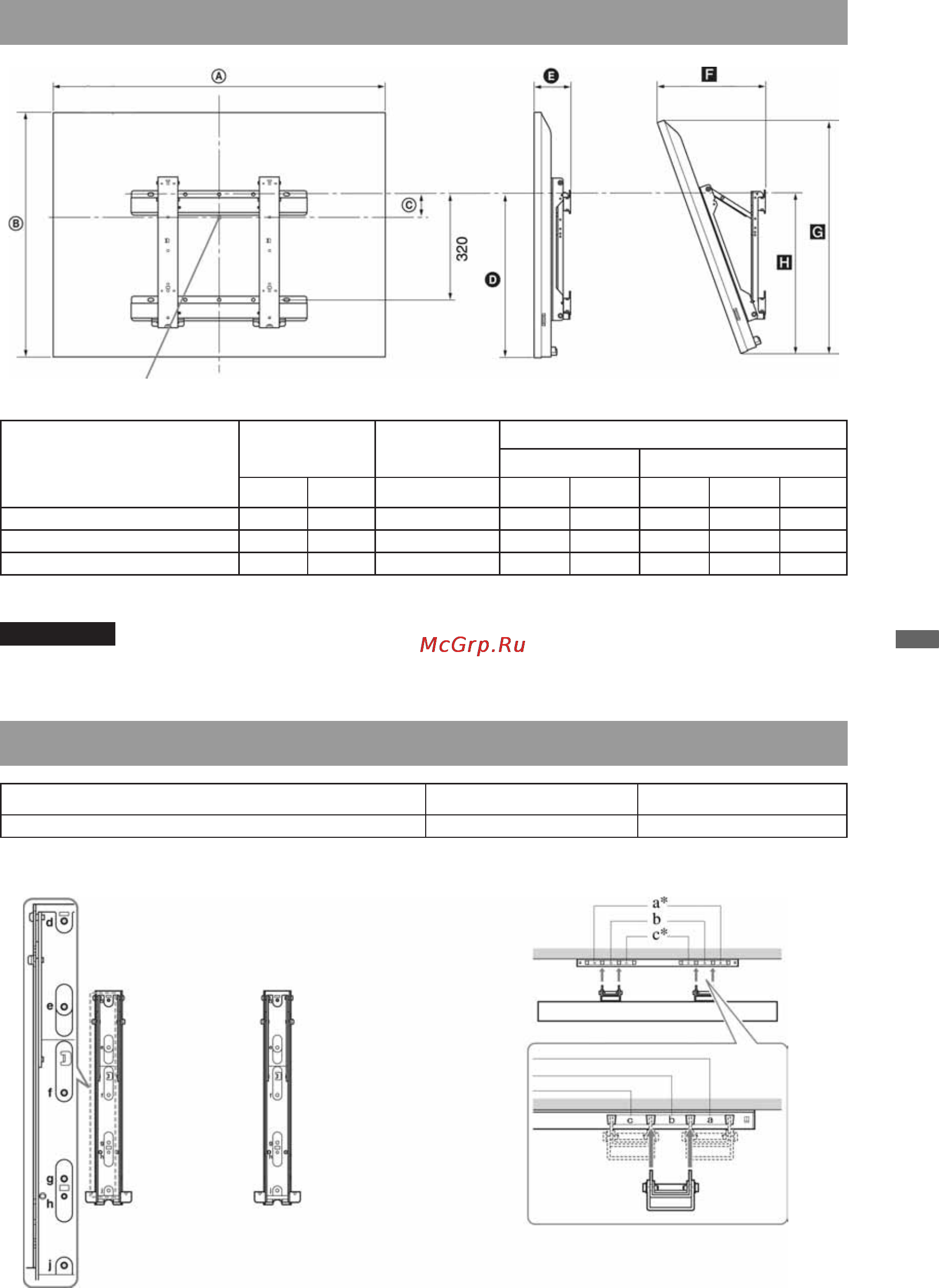

Tablica dimenzija za postavljanje monitora
Položaj središta zaslona
Jedinica: mm
Naziv modela
Dimenzije zaslona
Dimenzija središta
zaslona
Duljina svakog kuta montaže
Kut (0°) Kut (20°)
B C D E
F G H
KDL-52EX1 1,312 806 80 486 114 351 765 508
KDL-46EX1 1,156 709 107 484 110 321 674 486
KDL-40EX1 1024 635 144 464 110 296 604 486
Vrijednosti iz gornje tablice mogu se malo razlikovati, ovisno o načinu postavljanja.
UPOZORENJE
Zid na koji će se TV postaviti treba moći podnijeti masu barem četiri puta veću od ovog monitora. Masu
monitora potražite u poglavlju "Tehnički podaci" na str. 46.
Dijagram/tablica vijaka i kuka
Naziv modela Položaj vijka Položaj kuke
KDL-52EX1/46EX1/40EX1 e, j b
Položaj kuke "a, c" ne može se koristiti za modele iz gornje tablice. *
Položaj vijka Položaj kuke
