Patriot BV 2000 E [6/16] Сборка всасывающей трубы

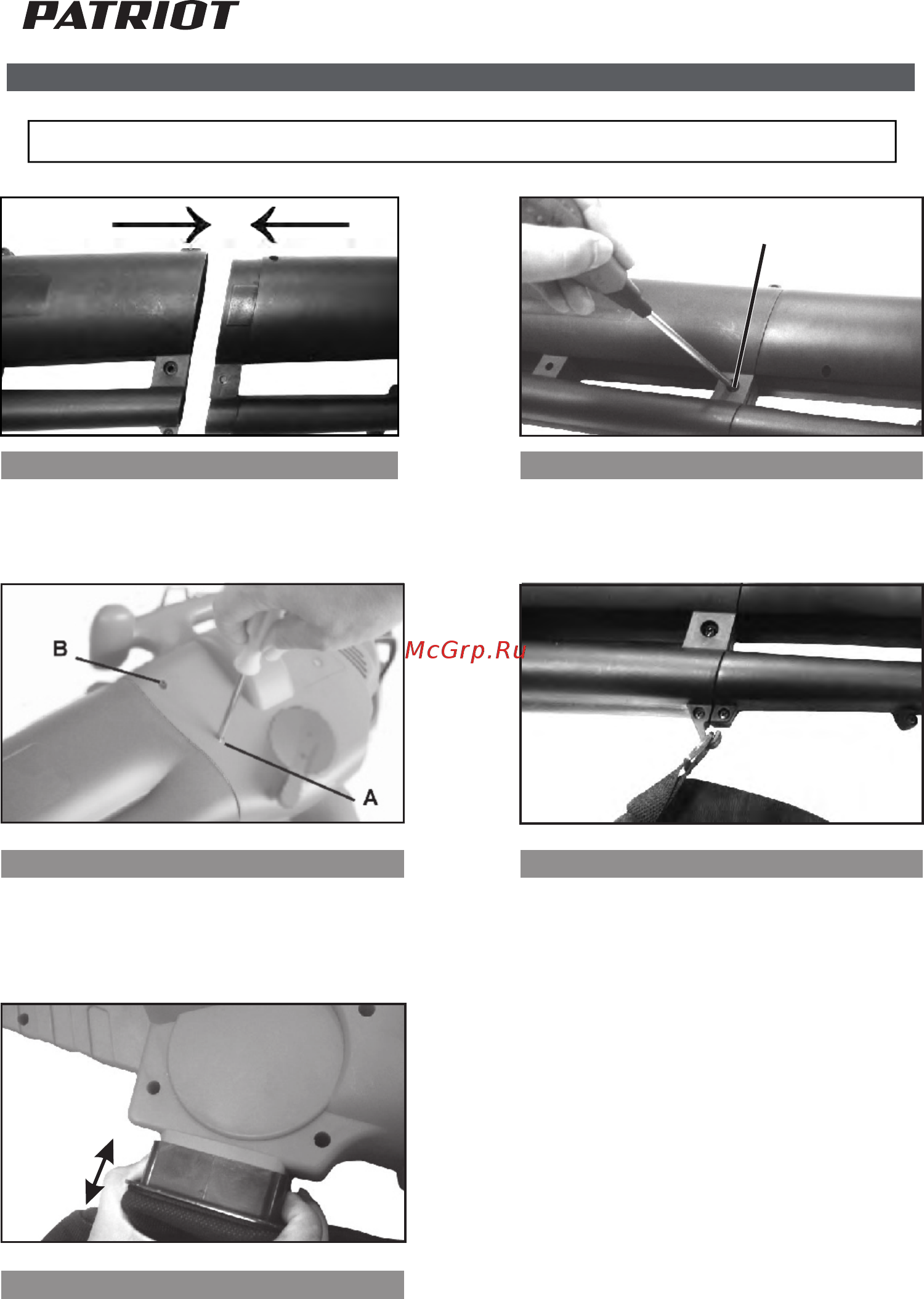

Сборка всасывающей трубы

Соедините две части всасывающей трубы.

(Рис. 1)

После соединения всасывающих частей

трубы зафиксируйте их винтом М6х35

(Рис. 2)

Подсоедините всасывающую трубу к корпусу

двигателя и закрутите винт А (М4х16) 2 шт,

закрутите винт В (М5х16) 2 шт (Рис. 3).

Закрепите крепление мешка на

всасывающей трубе (Рис. 4)

Вставьте пластиковый адаптер мусорного

мешка в установленное место на корпусе.

(Рис. 5)

Рис. 1 Рис. 2

Рис. 3

Рис. 5

Рис. 4
