8
УСТРОЙСТВОИВВОДВЭКСПЛУАТАЦИЮ

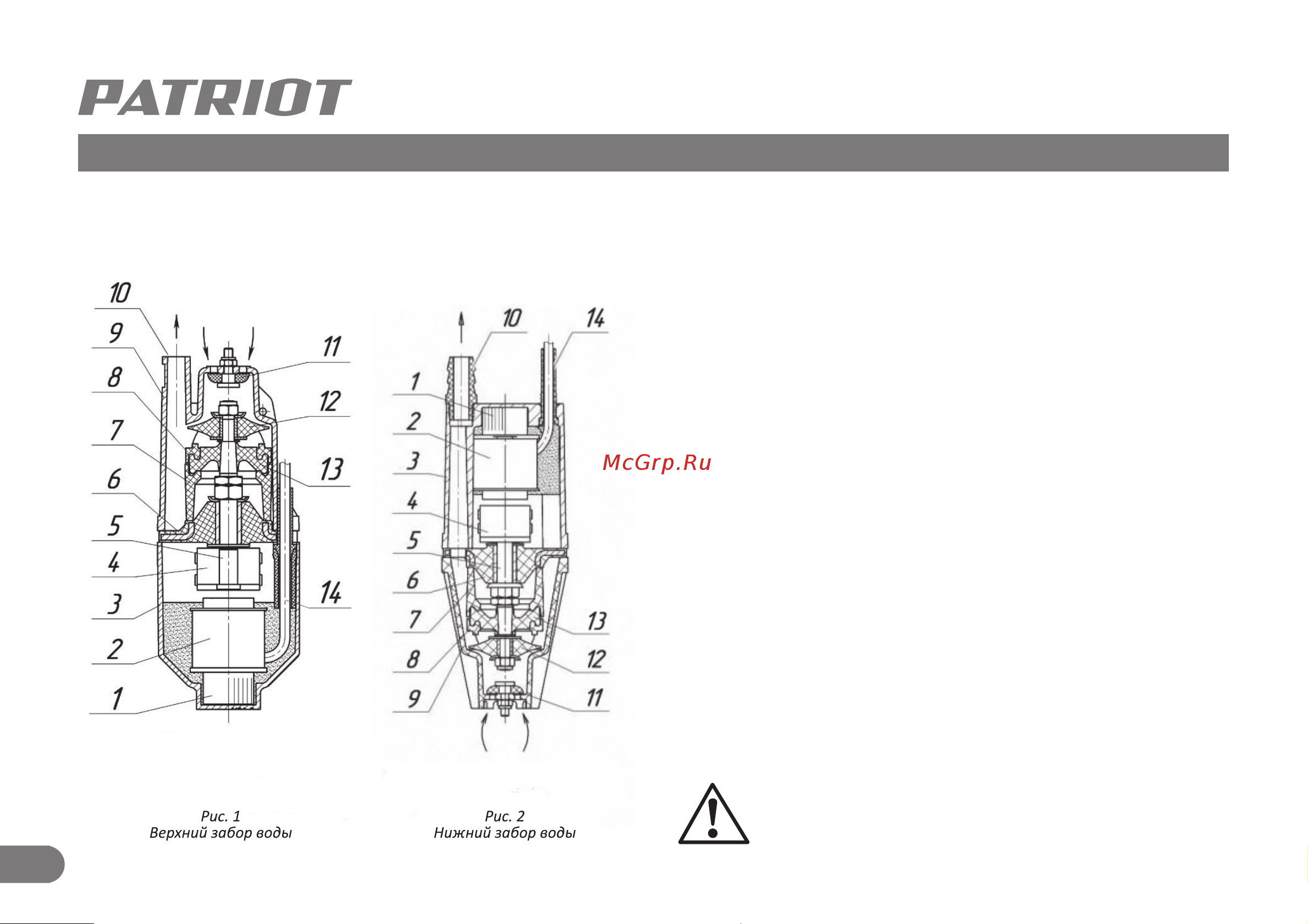

УСТРОЙСТВО И ВВОД В ЭКСПЛУАТАЦИЮ (Рис. 1, 2)
Электроприводсостоитизсердечника(1),двухкатушек(2)ишну-
рапитания(14),залитымвкорпусе (3)эпоксиднымкомпаундом.
Вибраторсостоит из амортизатораб, муфты (7), диафрагмы (13),
упора (8) и штока(5), с запрессованным якорем (4), и поршнем
(12).Амортизаторидиафрагма,установленныенанекоторомрас-
стояниидруготдруга,придаютнаправлениештоку,атакжеобе-
спечиваютгерметичностьнасосаиисключаютдоступводывпо-
лостьэлектропривода.Корпуснасоса(9)представляетсобойкол-
пак,вверхней частикоторогоотформованстаканс отверстиями
длявходаводыипатрубокдлявыходаводыизнасоса.
Клапан (11), прикрывающий входные отверстия, обеспечивает
свободныйвходивыходводыизнасосаприотсутствиидавления.
Принцип работы насоса основан на использовании переменной
силы тока, превращенной посредством упругого амортизатора
вмеханическиеколебанияякоряипоршня.Поршень,вибрируя,
создаетгидравлическийударвстакане.Одновременноклапанза-
крывает входные отверстия, и вода вытесняется в напорный па-
трубок(10).
ВНИМАНИЕ! Внешний вид и устройство насоса могут
отличатьсяотпредставленныхвинструкции.
