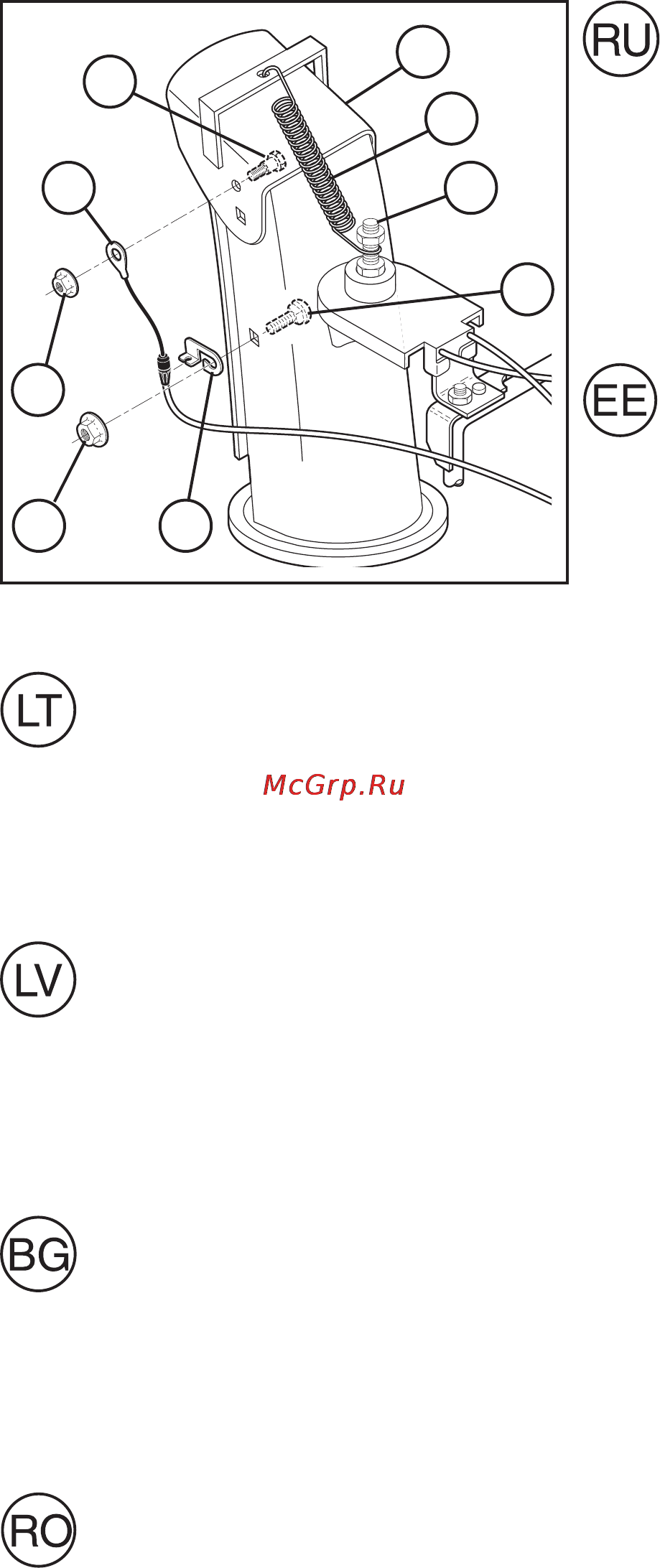

Установите устройство управления отражателем
выбрасывателя
1. Установите кронштейн крепления троса управления (A) на канал
выбрасывателя с помощью болта (B) и 5/16-18 гайки (D), как по-
казано на рисунке. Тщательно затяните.
2. Установите конец кабеля (E) на отражатель (F) с помощью болта (G),
и гайки 1/4-20 (K) как изображено на рисунке. Тщательно затяните.
После затяжки наконечник троса будет свободно двигаться вокруг
болта.
3. Закрепите пружину (L) между гайками
на головке выбрасывателя
(M) и в отверстии на отражателе, как показано на рисунке.
Paigaldage renni refl ektori kaugjuhtimistross
1. Paigaldage trossikinnitus (A) tühjendusrennile kasutades ümarpeaga polti
(B) ja 5/16-18 tollist lukustusmutrit (D) nagu joonisel näidatud. Keerake
kõvasti kinni.
2. Paigaldage trossi otsik (E) renni defl ektorile (F) kasutades pikk-keermega
polti (G), ja 1/4-20-tollist lukustusmutrit nagu joonisel näidatud. Keerake
kõvasti kinni. Trossi otsik jääb vabalt liikuvaks poldil.
3. Paigaldage vedruotsad (L) renni pöördpeal olevate kuuskantmutrite (M)
vahele ja renni defl ektori avasse vastavalt näidatule.
Išmetimo vamzdžio defl ektoriaus distancinio valdymo montavimas
1. Montuokite distancinio kabelio kronšteiną (A) prie išmetimo vamzdžio su kvadratagalviu varžtu (B) ir 5/16-18 fi ksuojančia
poveržle (D), kaip parodyta. Tvirtai priveržkite.
2. Montuokite distancinio kabelio kilpelę (E) prie išmetimo vamzdžio defl ektoriaus (F) pleištiniu varžtu (G), ir 1/4-20 fi ksuojančia
poveržle (K), kaip parodyta. Tvirtai priveržkite. Laido kilpelė ant varžto su briaunuota galvute bus atlaisvinta.
3. Montuokite spyruoklių kablius (L) tarp šešiabriaunių veržlių (M) ant išmetimo vamzdžio sukimo įrenginio galvutės ir į išmetimo
vamzdžio defl ektoriaus skylę, kaip parodyta.
Uzstâdiet teknes novirzîtâja tâlvadîbu
1. Uzstâdiet tâlvadîbas kabeďa balsteni (A) pie izvades teknes ar ieurbjamo skrűvi (B) un 5/16-18 kontruzgriezni (D), kâ
norâdîts. Rűpîgi nostipriniet.
2. Uzstâdiet tâlvadîbas kabeďa cilpiňu (E) pie teknes novirzîtâja (F) ar drođîbas skrűvi (G), un 1/4-20 kontruzgriezni (K), kâ
norâdîts. Rűpîgi nostipriniet. Uz bultskrūves ar apcilni esošā troses cilpa būs brīva.
3. Uzstâdiet atsperu aizíeres (L) starp seđstűru uzgrieţňiem (M) uz teknes rotatora galviňas un teknes novirzîtâja atverç, kâ
tas norâdîts.
Монтирайте дистанционното управление на дефлектора на ръкава
1. Монтирайте вилката на управляващия кабел (A) към снегоизхвърлящия ръкав с носещ болт (B) и 5/16-18 самоза-
тягаща се гайка (D), както е показано. Затегнете здраво.
2. Монтирайте муфата на управляващия кабел (E) към дефлектора на ръкава (F) с/ болт (G), и 1/4-20 самозатягаща
се гайка (K), както е показано. Затегнете здраво.
3. Монтирайте куките на пружината (L) между шестограмната гайка (M) на
въртящатата се глава на ръкава и в отвора
на дефлектора на ръкава, както е показано. Кабелното ухо ще бъде свързано подвижно на болта на рамото.
Instalarea telecomenzii pentru deviatorul de evacuare
1. Instalati cadrul pentru cablul izolat (A) la gura de evacuare folosind un bolt de sasiu (B) si 5/16-18 fi xati piulita (D) dupa
cum e indicat in schema. Strangeti bine.
2. Instalati capsa pentru cablu izolat (E) in deviatorul de evacuare (F) cu bolti (G), si 1/4-20 piulita
de fi xare (K) dupa cum e
indicat in schema. Strangeti bine. Ochiul cablului nu trebuie să fi e strâns pe şurubul cu guler, ci larg.
3. Instalati
carligele cu resort (L) intre piulite hexagonale (M) pe capatul rotorului de evacuare si in orifi ciul din deviatorul de
evacuare dupa cum e indicat in schema.
M
L
K
E
G
F
D
B
A
