ПОРЯДОК РАБОТЫ

Заточка режущего зуба

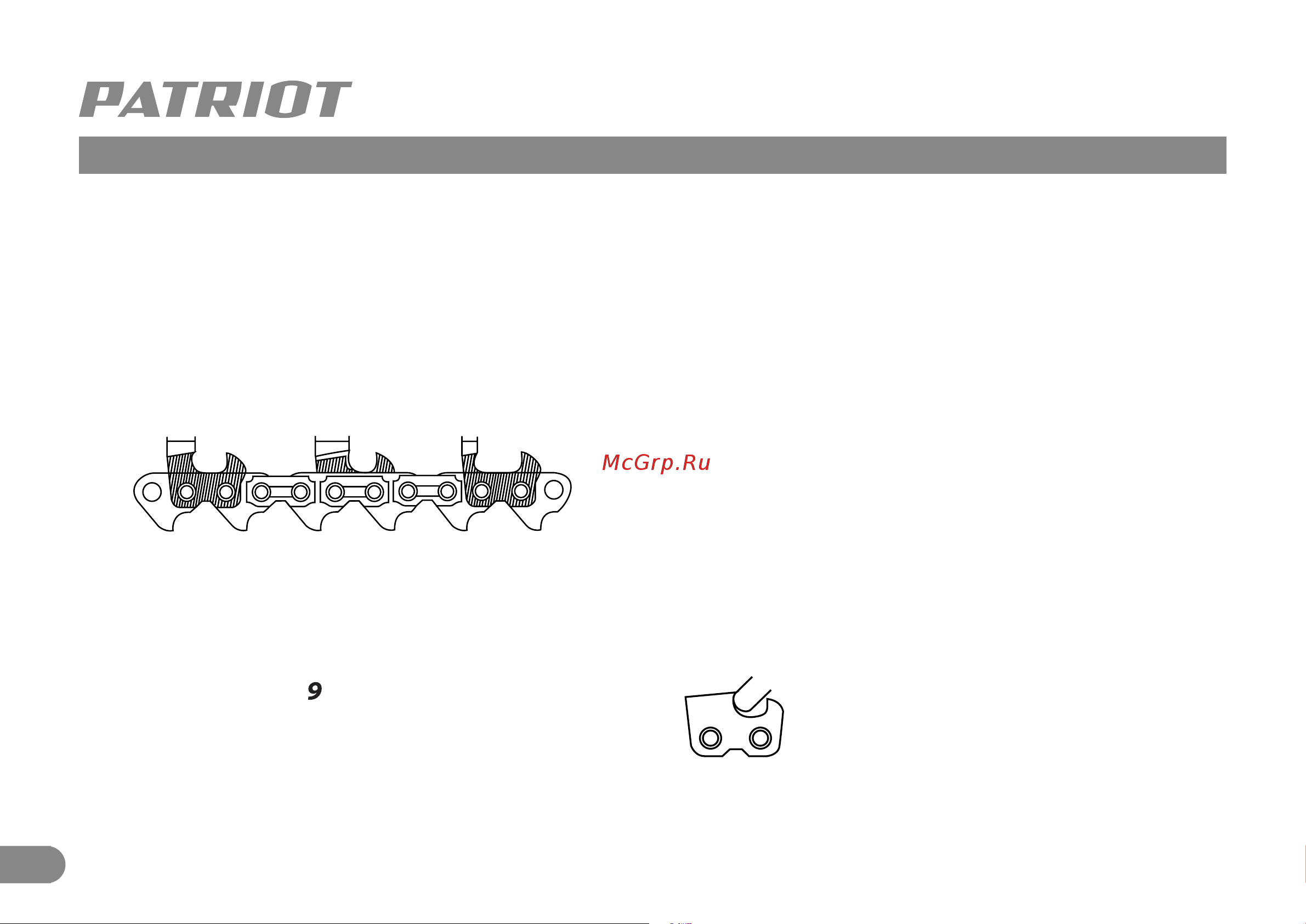

Заточку цепи необходимо начинать с заточки режущих зубьев (1)

(Рис. 3) Затачивайте зубья равномерно, вначале каждый второй

зуб с одной стороны, потом каждый второй зуб с противополож-

ной стороны. Длина режущих зубьев должна быть одинаковая,

различная длинна не допускается и может привести к нежела-

тельным последствиям (Рис. 4).

Настройте установочный клин (8) с помощью установочного вин-

та (9), чтобы клин (8) располагался впритык к затачиваемому зве-

ну и не давал цепи передвигаться в процессе заточки (Рис. 5).

При заточке следующего зуба не обязательно заново регулиро-

вать установочный клин (8). Достаточно установить звено впри-

тык к установочному клину и зафиксировать это положение

винтом (6) (Рис. 5), не допуская свободного движения цепи в про-

цессе заточки (Рис. 6).

Угол заточки

Часто встречаемые цепи имеют угол заточки зубьев от 250 до 300.

Точные данные можно увидеть на заводской упаковке цепи.

Расположение абразивного диска по отношению

к затачиваемому зубу показано на (Рис. 7). Очень

важно при заточке зубьев установить необхо-

димую глубину, так как глубина заточки должна

быть одинаковая у всех затачиваемых зубов.

Когда произведёте заточку режущих зубьев, переходите к заточ-

ке зубьев-ограничителей.

Рис. 4

Рис. 5

Рис. 6

Рис. 7
