ПОДГОТОВКА К РАБОТЕ / ПОРЯДОК РАБОТЫ

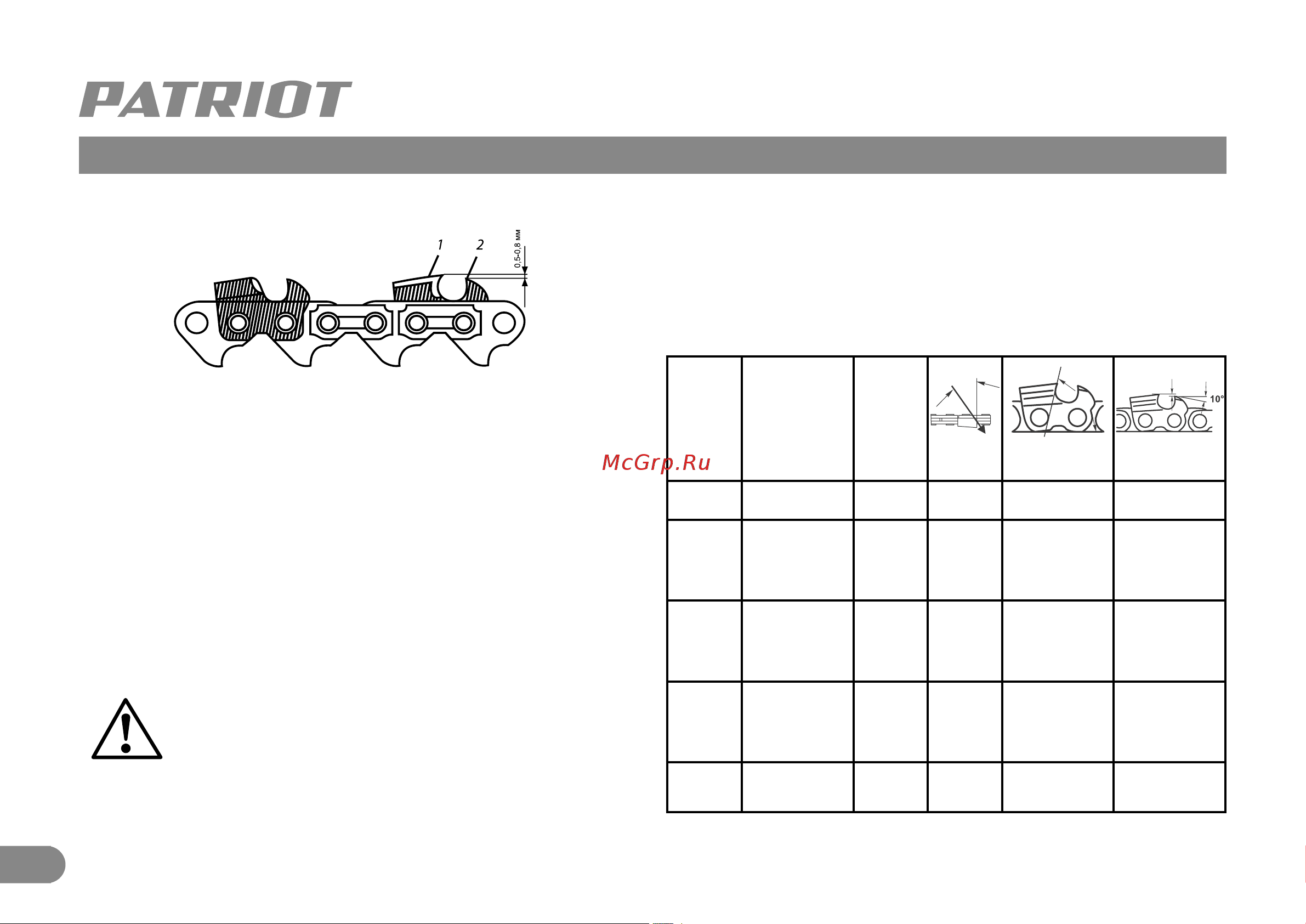

Пильная цепь (Рис. 3)

1. Режущий зуб;

2. Зуб-ограничитель.

3вено пильной цепи состоит из двух зубьев: режущего зуба и

зуба-ограничителя. Насколько эффективно будет происходить

процесс пиления зависит от разницы в высоте между режущим

зубом и зубом-ограничителем. Оптимально, когда режущий зуб

выше зуба-ограничителя на 0,5 - 0,8 мм.

ПОРЯДОК РАБОТЫ

Настройка блока установки цепи

ВНИМАНИЕ! Наденьте подходящую одежду и убеди-

тесь, что вблизи рабочего места нет посторонних. Во

время настройки станка отключайте его от сети.

Примечание! Перед заточкой очистите цепь от загрязнений.

Промойте ее невоспламеняющимся растворителем. Не исполь-

зуйте бензин. Просушите цепь.

1. Ослабьте гайку (4) и установите стрелку блока установки цепи

на нужное значение угла шкалы угломера. Цепи имеют различ-

ные размеры и разные углы заточки. Проверьте по документации

производителя тип цепи и далее следуйте рекомендациям при-

веденным в таблице углов заточки (Таб. 1). После того, как угол

установлен, затяните гайку (4).

Рис. 3

Таб. 1

Шаг цепи

Толщина звена,

мм

Толщина

заточного

диска , мм

Угол

заточки

Градус наклона

режущего зуба

Глубина

резания

1/4" (6,35

мм)

1,1 - 1,3 3,2 30° 85° 0,65 мм (0,025")

3/8"

низкий

профиль

(9,3 мм)

1,1

1,3

1,3 (продольная)

3,2

30°

10°

85°

80°

0,65 мм (0,025")

0,325"

(8,25 мм)

1,3

1,5

1,6

1,3-1,6 (продольная)

3,2

30°

10°

85°

80°

0,65 мм (0,025")

0,75 мм (0,030")

3/8"

(9,3 мм)

1,3

1,5

1,6

1,3-1,6 (продольная)

4,5

30°

10°

85°

80°

0,65 мм (0,025")

0,75 мм (0,030")

0,404"

(10,26 мм)

1,6

1,6 (продольная)

4,5

30°

10°

85°

80°

0,75 мм (0,030")
