СБОРКА И ПОРЯДОК РАБОТЫ

5. СБОРКА И ПОРЯДОК РАБОТЫ

5.1. Сборка

Распакуйте коробку, извлеките все не закрепленные детали и ос-

вободите от упаковочного материала.

Изделие поставляется в максимально собранном состоянии, но

для его использования необходимо произвести установку допол-

нительных элементов, для этого поднимите наклонный стол извле-

ките сборочные детали и сверьте с комплектацией!

ВНИМАНИЕ! Все операции, связанные со сборкой, на-

стройкой и техническим обслуживанием, производи-

те только при отключенном от сети изделии.

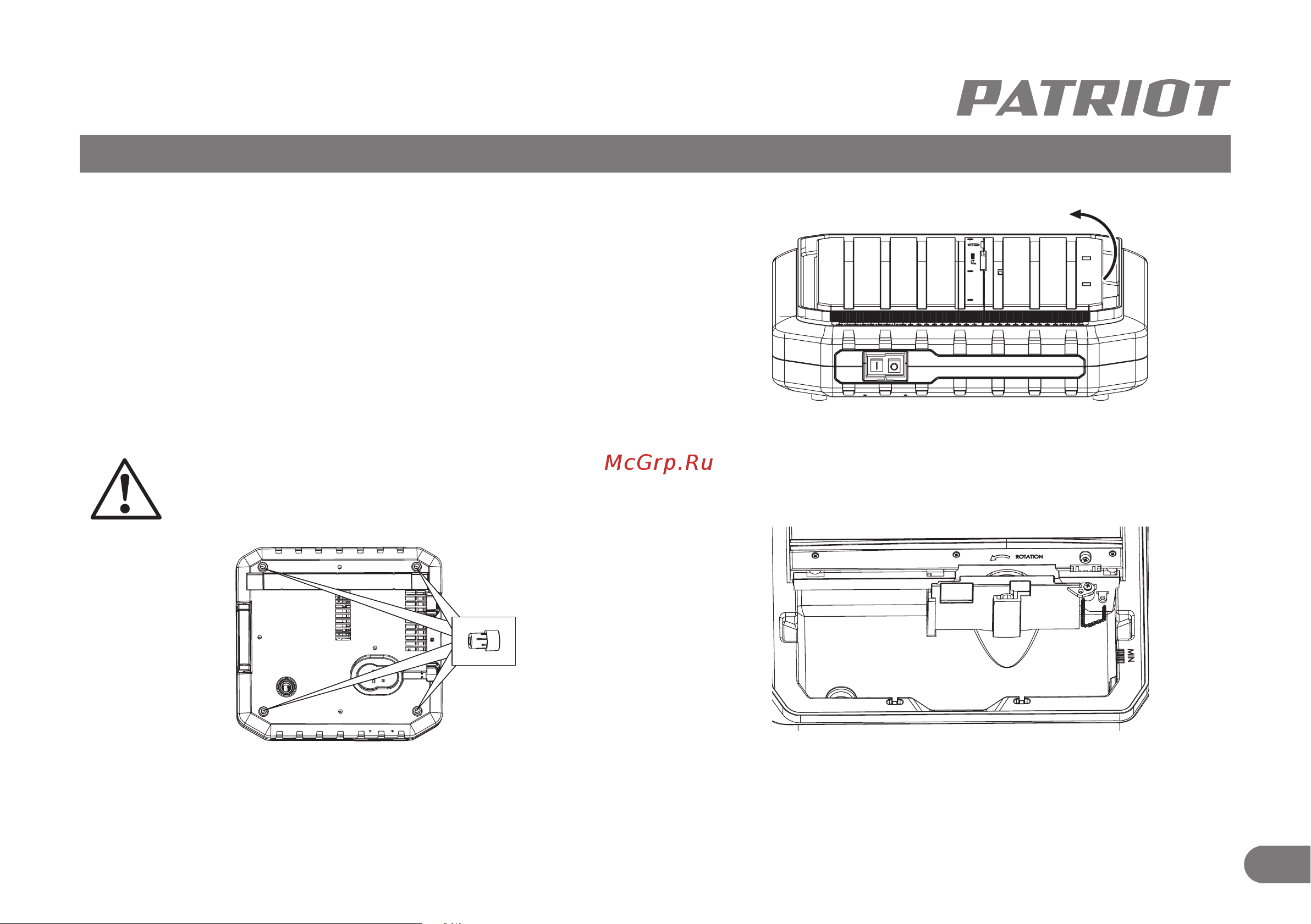

• Вставьте четыре ножки основания в отверстия на нижней сто-

роне изделия (Рис.2).

• Поднимите наклонный стол и снимите его. (Рис.3).

• Ослабьте винт и снимите внутренний защитный кожух (Рис.4).

Рис. 2

Рис. 3

Рис. 4
