9. СОСТАВНЫЕ ЧАСТИ

12

1. Входной штуцер

2. Рукоятка

3. Уплотнительное кольцо

4. Стопорное кольцо

5. Толкатель

6. Пружина

7. Упорная шайба

8. Заглушка

9. Винт

10. Пружина

11. Толкатель иглы

12. Игла

13. Заглушка

14. Заглушка

15. Ось

16. Спусковой рычаг

17. Стопорное кольцо

18. Крышка

19. Блокировка капель

20. Бачок

21. Уплотнительная шайба

22. Муфта

23. Уплотнительная шайба

24. Стопорное кольцо

25. Муфта

26. Уплотнение

27. Винт регулировочный

28. Муфта

29. Шайба

30. Уплотнительная шайба

31. Сопло (Дюза)

32. Уплотнительное кольцо

33. Воздушный колпачок

34. Зажимное кольцо

35. Присоединительная гайка

36. Ниппель

37. Уплотнительное кольцо

38. Уплотнительное кольцо

39. Трубка

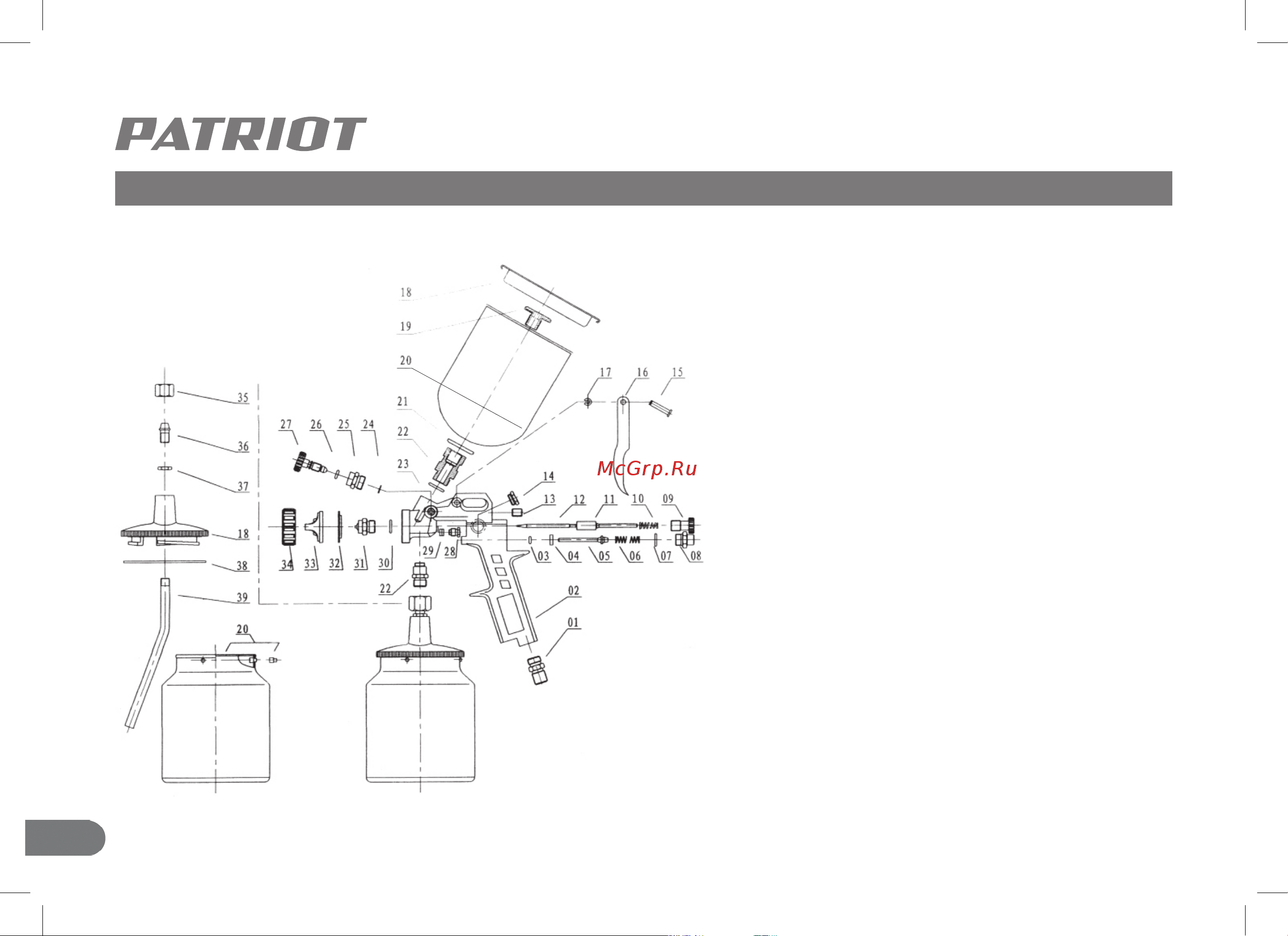

Составные части моделей LV 162А и LV 162B (Рис. 3)

Рис. 3
