Patriot ASG 180 [5/13] Схема подключения пневмостеплера

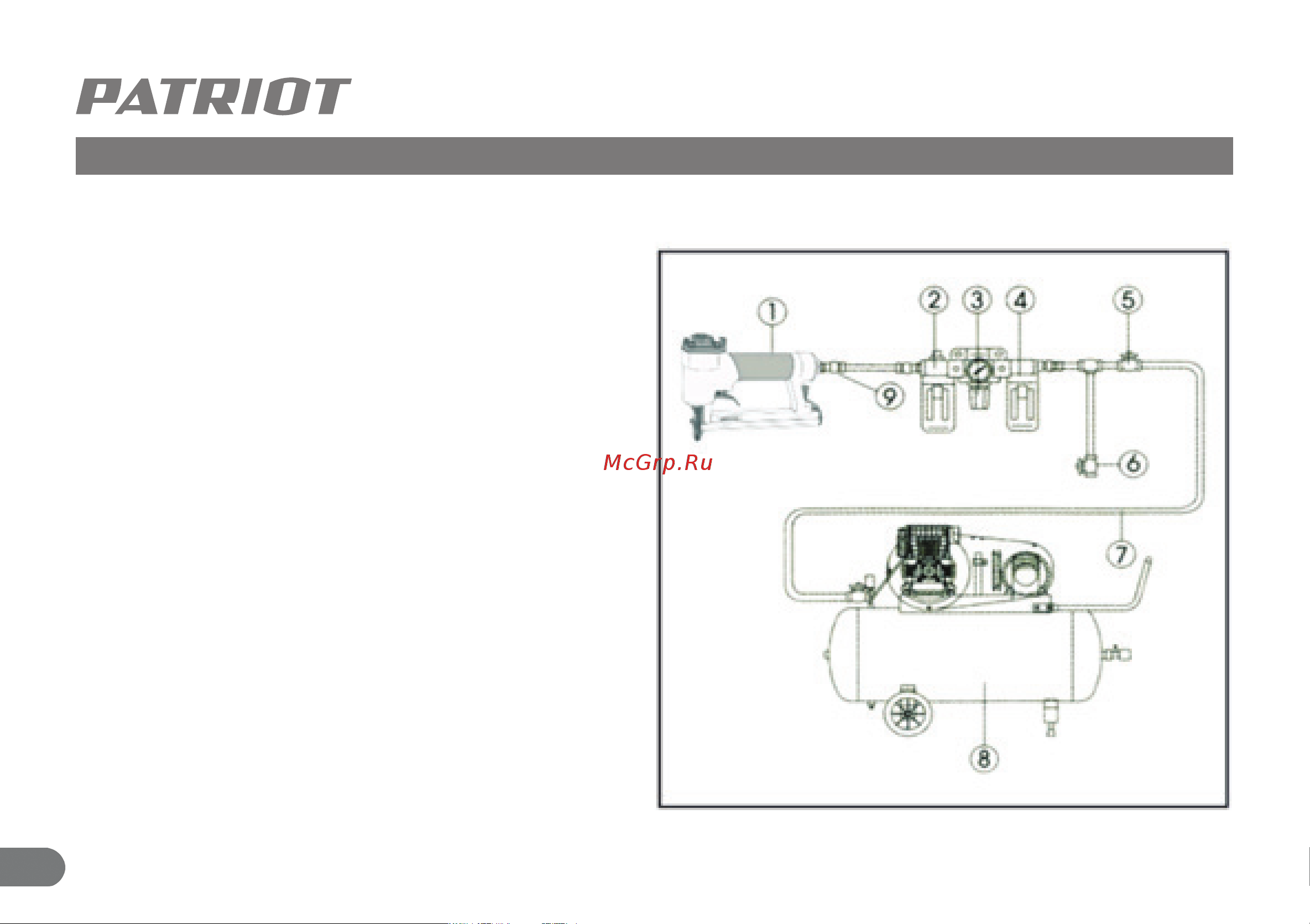

СХЕМА ПОДКЛЮЧЕНИЯ ПНЕВМОСТЕПЛЕРА

1. Пневмостеплер

2. Маслораспылитель (лубрикатор)

3. Регулятор давления

4. Фильтр отделения влаги

5. Запорный кран

6. Клапан сброса давления

7. Трубопровод сжатого воздуха

8. Компрессор

9. Шланг с быстросъемным штуцером

ХАРАКТЕРИСТИКИ

• Рабочее давление - 4-7 Бар

• Потребление воздуха - 85 л/мин

• Скоба - Тип 80 (21GA); длина 6-16 мм; ширина -12,8 мм; сечение

0,65 х 0,95мм

• Количество в обойме – 125шт.

• Присоединительный штуцер -1/4” быстросъем RAPID
