ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / ВНЕШНИЙ ВИД И УСТРОЙСТВО ИЗДЕЛИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВНЕШНИЙ ВИД И УСТРОЙСТВО ИЗДЕЛИЯ

ВНИМАНИЕ! Внешний вид и устройство изделия мо-

гут отличаться от представленных в инструкции.

Модель VR 100 VR 150 VR 200

Ширина рабочих губок, мм 100 150 200

Ход подвижной губки (зев), мм 85 125 155

Глубина зева, мм 54 56 87

Размер наковальни, мм 65 x 70 90 x 95 95 x 105

Предельное усилие затяжки, кгс 1500 2000 2500

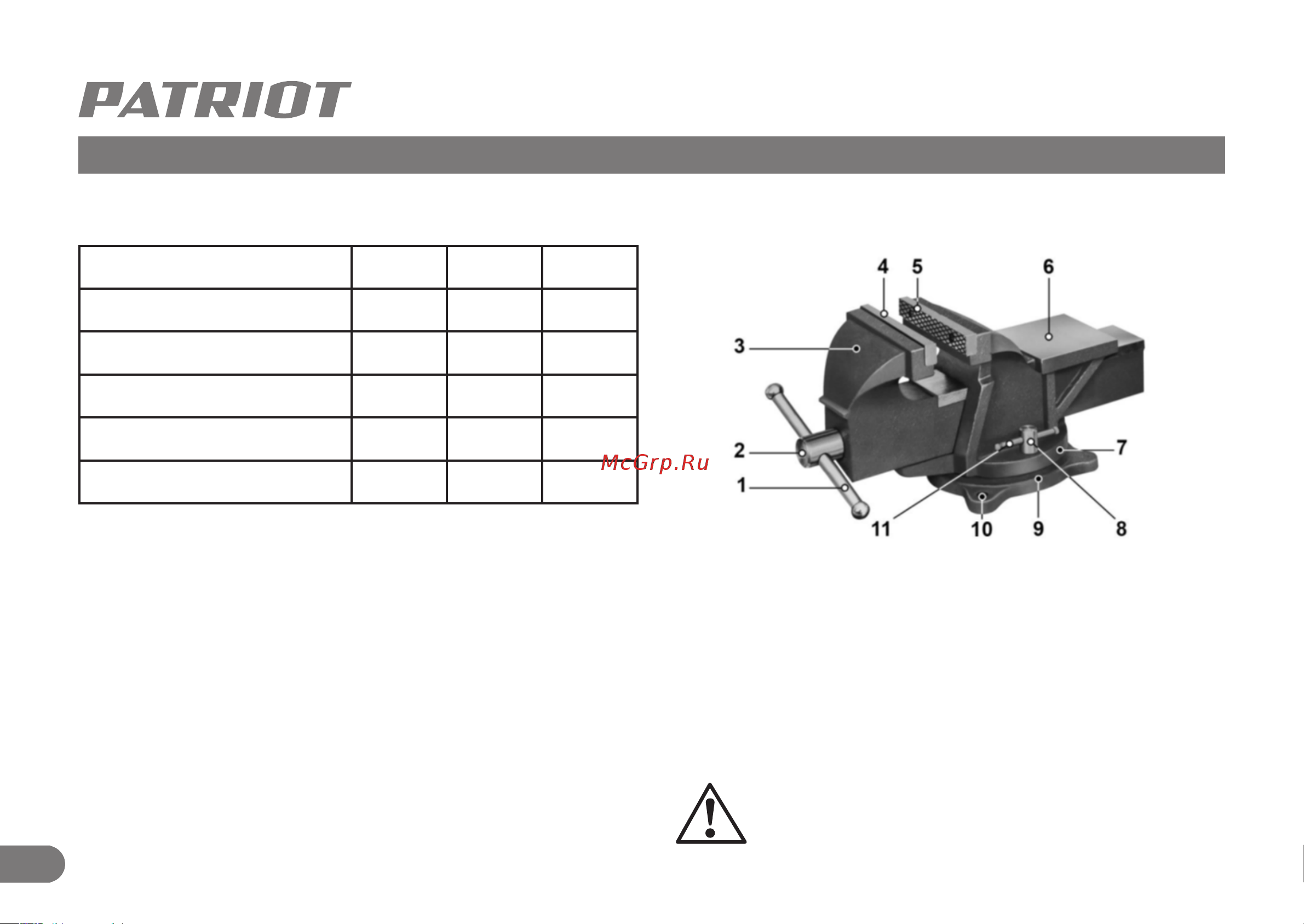

1. Рукоятка ходового винта;

2. Винт ходовой;

3. Подвижный блок;

4. Губка тисков подвижная;

5. Губка тисков неподвижная;

6. Наковальня;

7. Поворотный блок;

8. Винт фиксации;

9. Основание;

10. Отверстие для крепления 3 шт.;

11. Ручка винта фиксации.

Рис. 1
