115302726 Rev. 2 7/15/10 Russian - 15
СБОРКА

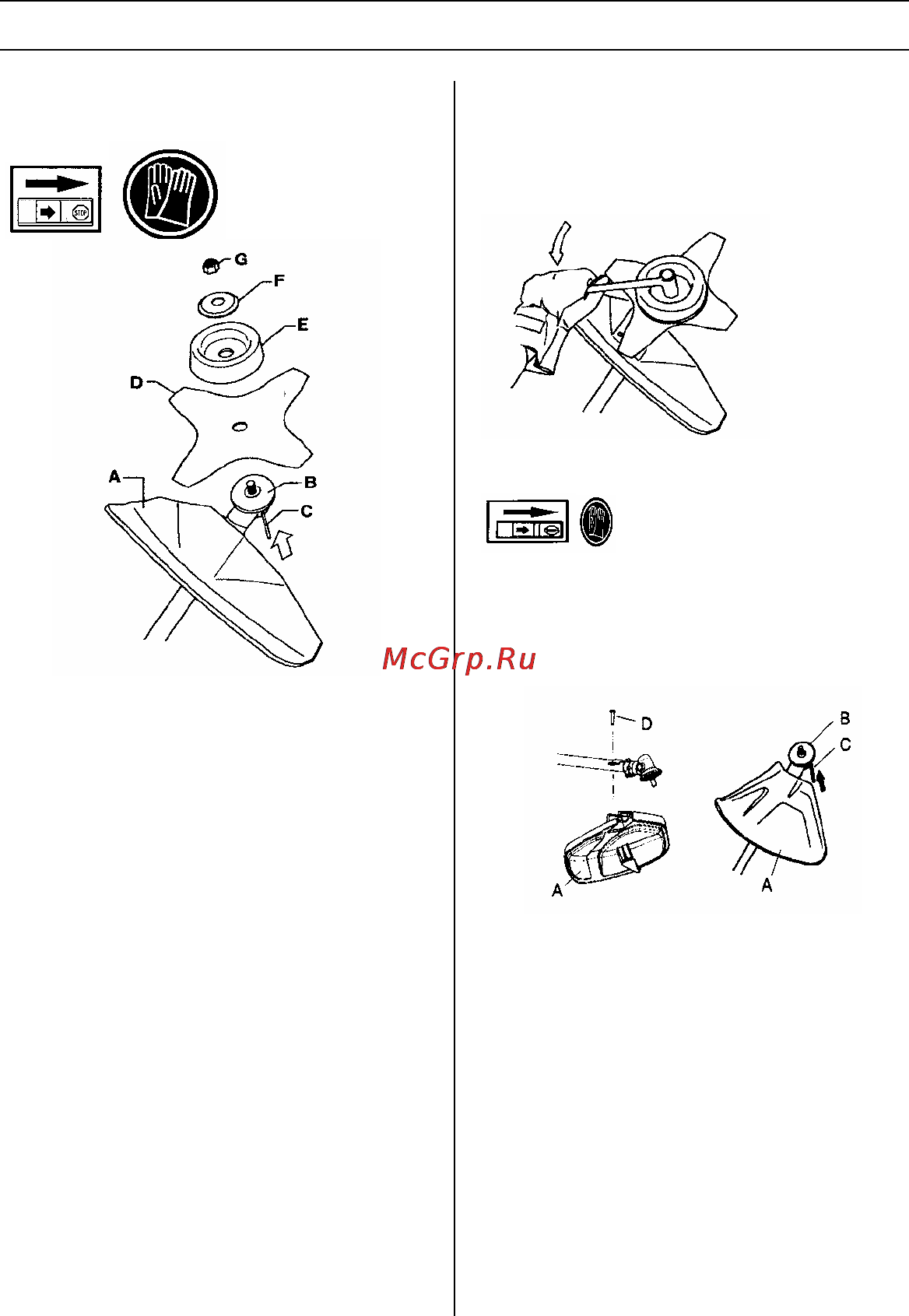

Крепление щитка, ножа и диска
для расчистки
· Наденьте защиту ножа/
комбинированную защиту (A) на
скобу на штанге и закрепите ее,
затянув болт. ВНИМАНИЕ!
Используйте рекомендуемый тип
защиты ножа. См. раздел
"Технические характеристики".
· Наденьте приводной диск (B) на
выходной вал.
· Поворачивайте выходной вал до тех
пор, пока одно из отверстий на
приводном диске не совпадет с
отверстием в корпусе ред
уктора.
· Вставьте стопорный штифт (C) в
отверстие, чтобы застопорить
выходной вал.
· Установите нож (D), колпачок (E) и
опорный фланец (F) на выходной
вал.
· Затяните гайку (G). Гайка должна
быть затянута с моментом 35--50 Нм.
Используйте торцевой гаечный ключ,
входящий в состав комплекта
инструмента. Держите ключ за конец
рукоятки. Чтобы затянуть гайку,
поворачивайте ключ в направлении,
противоположно
м направлению
вращения ножа (ВНИМАНИЕ! левая
резьба).
Установка защиты и триммерной
головки
· Установите защитный кожуx (A)
триммера, соответствующий
данному типу головки триммера.
Наденьте защитный кожуx на скобу
штанги и закрепите его винтом (D).
· Наденьте приводной диск (B) на
выходной вал.
· Поворачивайте вал до тех пор, пока
одно из отверстий в приводном
диске не совместится с отверстием в
корпусе редуктора.
· Вставьте стопорный штифт (C) в
отверстие, чтобы застопорить
выходной вал.
· Привинтите головку триммера (H)
поворачивая ее против, часовой
стрелки.
