Sherwood PM9906 [3/11] Органы управления и функции

РУССКИй

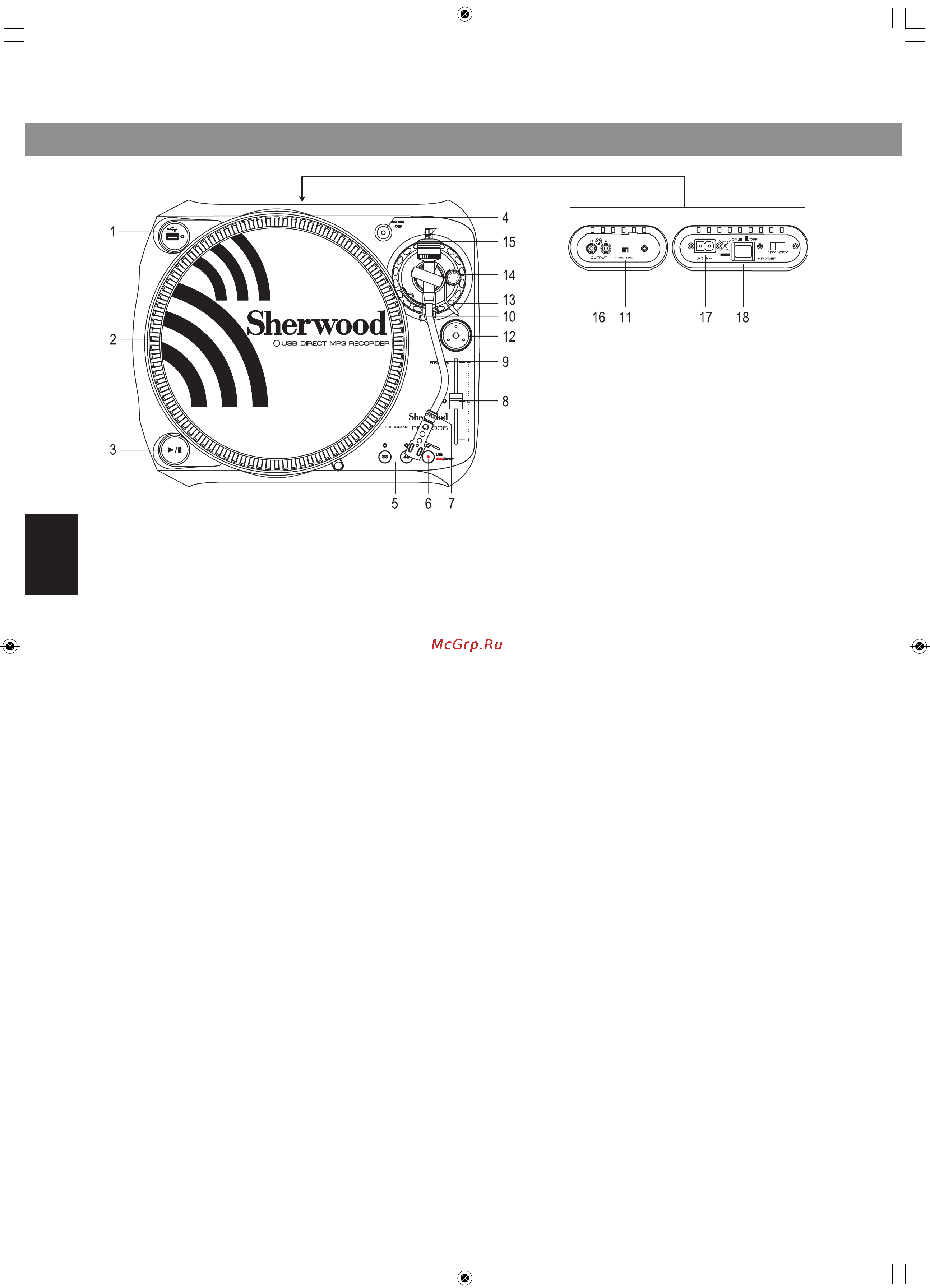

ОРгАНы УПРАВлЕНИя И фУНКцИИ

1. USB порт – запись в формате MP3 скоростью 192 кбит/с. Поддерживает большинство USB и MP3

устройств. Устройство USB должно быть в формате FAT32.

2. ТАРЕЛКА литого алюминия.

3. КНОПКА СТАРТ/СТОП – включает и выключает вращение тарелки.

4. ТОРМОЖЕНИЕ МОТОРОМ – обычно тарелка останавливается кнопкой старт/стоп. При этом благодаря

электронному тормозу, остановка быстрая. Эта кнопка позволяет останавливать тарелку более плавно.

Пока мотор стоит – моргает лампочка кнопки. Повторное нажатие кнопки включает мотор.

5. СКОРОСТИ – выбор скорости вращения тарелки.

6. КНОПКА ЗАПИСЬ/СТОП - нажмите эту кнопку и подождите до начала моргания светодиода (это может

занять несколько секунд в зависимости от содержания пластинки). Повторное нажатие кнопки останав-

ливает запись.

7. СТОПОРНАЯ ГАЙКА ГОЛОВКИ – вставьте головку и закрепите ее этой гайкой, повернув ее по часовой

стрелке.

8. ДВИЖОК РЕГУЛИРОВКИ ШАГА – более точно регулирует скорость вращения тарелки. При смещении

движка индикатор не светится. Только когда движок на нуле – индикатор засветится.

9. ТОНАРМ

10. ОПОРА ТОНАРМА – используйте ее во время перемещения тонарма.

11. ПЕРЕКЛЮЧАТЕЛЬ PHONO/LINE – переключатель выходов Phono (Фоно) или Line(Линейный).

12. ВСТАВКА 45 об/мин – положите на центр тарелки для проигрывания 7-дюймовых пластинок с большим

отверстием.

13. РЫЧАГ – поднять или опустить тонарм.

14. РУЧКА АНТИСКАТЫВАНИЯ – при проигрывании пластинки иголку тянет к центру пластинки. Эта ручка

компенсирует эту силу.

15. ПРОТИВОВЕС – регулирует баланс тонарма и давление иголки.

16. ВЫХОД PHONO/LINE – подключается к любому входу phono(фоно) или line(линейный) используя

приданный кабель. Установите переключатель phono/line в правильное положение.

17. ГНЕЗДО ДЛЯ ШНУРА ПИТАНИЯ- для подключения прилагаемого шнура питания.

18. ВКЛЮЧАТЕЛЬ ПИТАНИЯ- включает и выключает питание.
