Music Hall mmf 5.1 [7/16] Установка

УСТАНОВКА

Для безопасности транспортировки проигрыватель mmf-5.1 поставляется в частично разобранном и

тщательно упакованном виде. При сборке проигрывателя внимательно соблюдайте следующие указания.

1. Для сборки проигрывателя освободите подходящее горизонтальное (воспользуйтесь спиртовым

уровнем) рабочее место. Это может быть место окончательной установки.

2. Извлеките из коробки проигрыватель и все детали.

3. Выверните из проигрывателя 3 транспортировочных винта (1). Сохраняйте винты для

использования в будущем.

4. Заверните три ножки (25) (находятся в пакете с деталями) в нижнюю поверхность проигрывателя.

Две ножки наверните на резьбу винтов (23), расположенных у передней части проигрывателя.

Третья ножка (с закрепленной осью с резьбой) – задняя.

5. При помощи регулируемых заостренных ножек (25) установите проигрыватель горизонтально.

Используйте для этого пузырьковый уровень (24).

6. Расположите центр опорного диска (5) над шпинделем основания опорного диска (4) и осторожно

опустите диск так, чтобы он надежно лег на основание опорного диска (4).

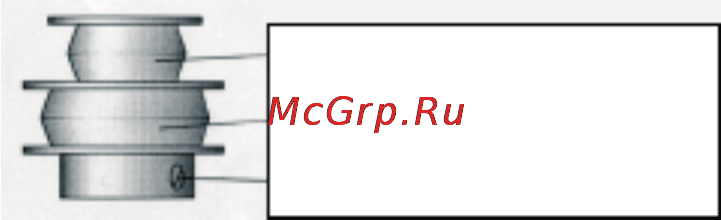

7. Установите приводной ремень (3) на шкив, соответствующий скорости 33 1/3 оборотов в минуту.

Наденьте приводной ремень на шкив электромотора (2) меньшего диаметра и на основание

опорного диска (4). (Для воспроизведения на скорости 45 оборотов в минуту наденьте приводной

ремень на шкив большего диаметра).

8. Установите противовес (6) на тонарм (9). Для этого расположитесь перед проигрывателем.

Возьмите противовес (6) так, чтобы цифры были обращены к вам. Осторожно наверните

противовес (6), вращая его против часовой стрелки, на заднюю часть тонарма (9). Противовес

должен дойти примерно до середины задней штанги тонарма.

9. Снимите фиксирующую тонарм ленту (18). Храните ленту на случай возможной транспортировки

проигрывателя в будущем.

10. Убедитесь, что тонарм (9) находится в подставке тонарма (8). Осторожно снимите защиту иглы

звукоснимателя (деталь из прозрачной пластмассы, расположенная снизу звукоснимателя). Чтобы

снять эту деталь со звукоснимателя, потяните ее на себя легким, направленным вниз движением.

Сохраняйте защиту для использования в будущем.

11. Теперь необходимо установить усилие прижима. Проигрыватель mmf-5.1 оснащен установленным

изготовителем звукоснимателем Goldring. Рекомендованное значение прижимного усилия составляет 1,75

г. Обратите внимание: на шкале прижимного усилия (6a), нанесенной на противовес (6), не обозначена

десятичная запятая. 10 на шкале прижимного усилия (6a) означает 1,0 г, 15 означает 1,5 г и т.д.

33 об/мин

45 об/мин

регулировочный винт
