9

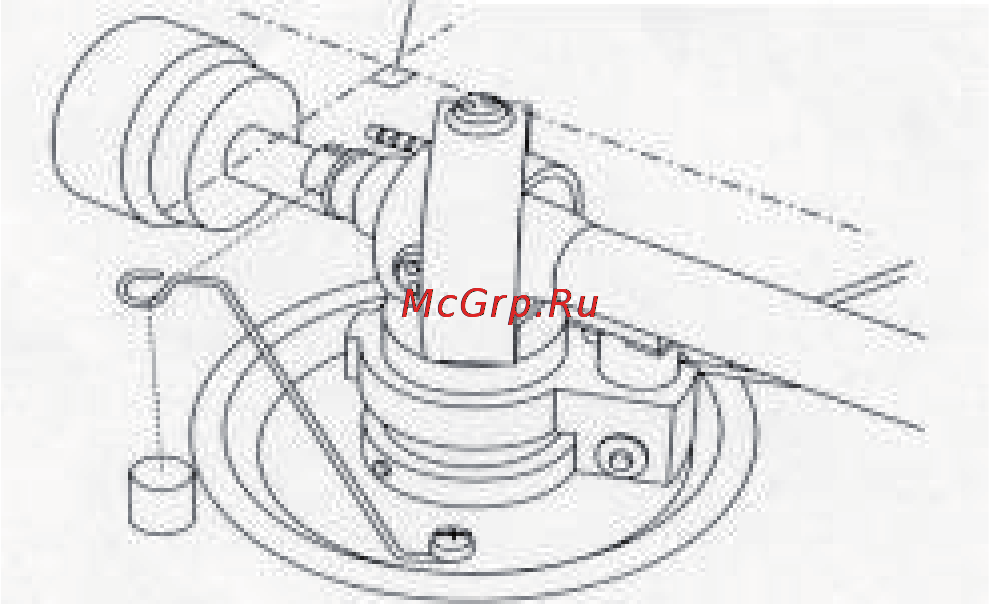

12. Возьмите груз компенсатора скатывающей силы (16). К грузу компенсатора (16) прикреплен
короткий отрезок лески. Наденьте конец лески с петлей на тягу компенсатора скатывающей
силы (15), во вторую прорезь (см. следующий рисунок). Поднимите груз компенсатора (16)
над кронштейном компенсатора (17) и проведите леску через петлю, расположенную на конце
кронштейна (17). Груз компенсатора скатывающей силы (16) должен свободно свисать в пустом
пространстве слева от кронштейна. Если груз не свисает свободно, просто подогните кронштейн
компенсатора (17), отведя его пальцем от стойки тонарма.
13. Наденьте пылезащитную крышку (10) на петли пылезащитной крышки (11), расположенные
на задней части пластины основания. При необходимости отрегулируйте жесткость петель,
поворачивая винты петель пылезащитной крышки (12).
ПРИМЕЧАНИЕ
Если вместо Goldring 1012GX используется другой звукосниматель, могут понадобиться следующие
дополнительные регулировки тонарма (9) и звукоснимателя.
Если у вас нет опыта таких регулировок, компания Music hall рекомендует обратиться к помощи
профессионала.
Могут быть установлены любые звукосниматели с полудюймовым расстоянием между монтажными
отверстиями. Оставив на месте защиту иглы, при помощи прилагаемых к звукоснимателю винтов
установите звукосниматель в гнездо для звукоснимателя (21). Установите по одному винту в каждую
прорезь ручки для подъема и гнезда звукоснимателя (21). Затяните гайки.
Подсоедините провода тонарма (9) к выводам звукоснимателя следующим образом:
белый положительный вывод левого канала (L+)
красный положительный вывод правого канала (R+)
зеленый отрицательный вывод правого канала (R-)
голубой отрицательный вывод левого канала (L-)
Для наилучшего воспроизведения звука звукосниматель должен быть точно установлен в гнезде
звукоснимателя. Для этого установите шаблон с касательными (шаблон находится в пакете с деталями.
Это белый картонный прямоугольник с нанесенными черными линиями) на шпиндель в точке «А» и на
опорный диск, черными линиями вверх (см. следующий рисунок). Снимите защиту иглы.
