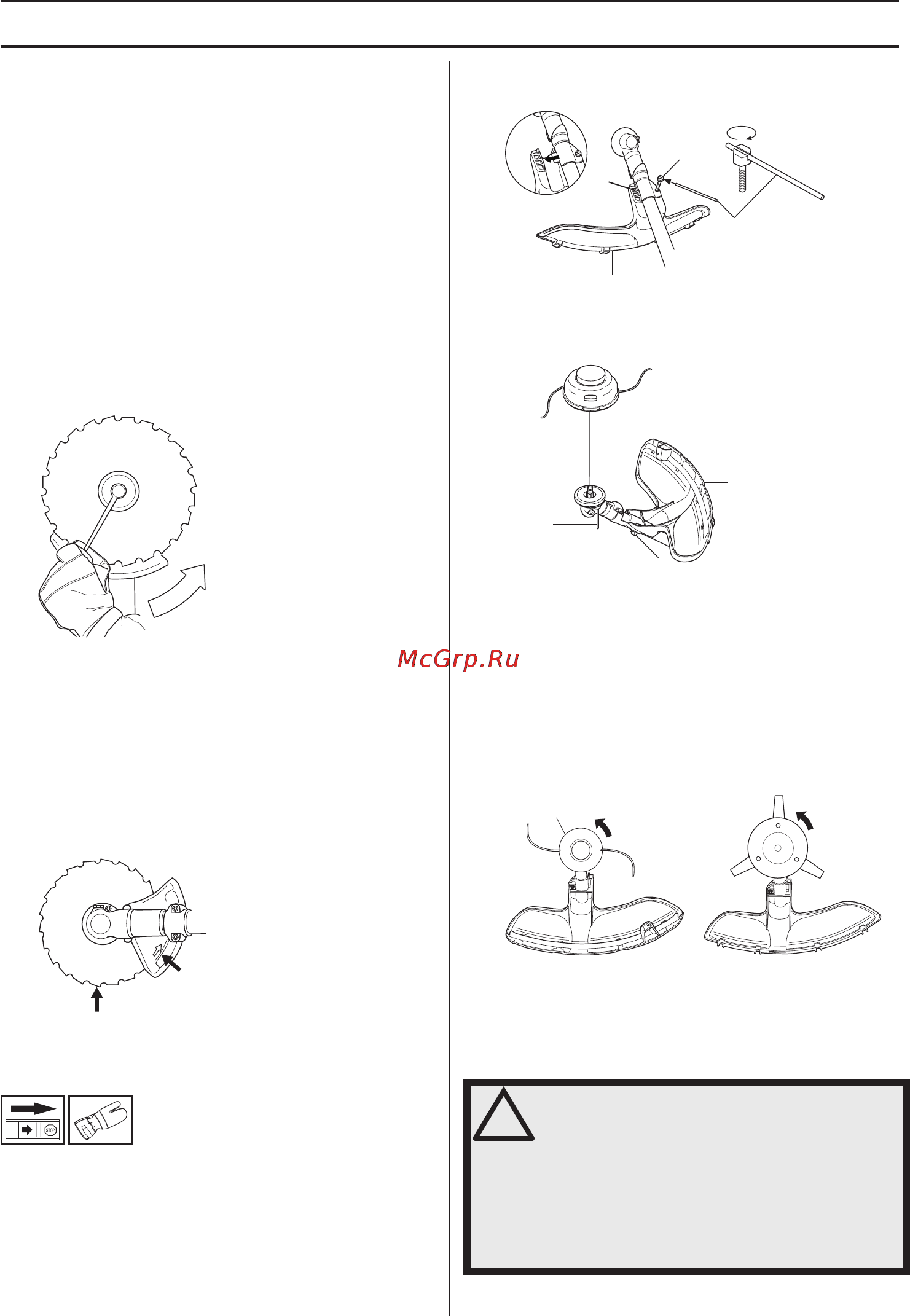

СБОРКА Поворачивать вал лезвия до тех пор пока одно из отверстий в поводковом патроне не совместится с отверстием в корпусе зубчатой передачи Вложите стопорный штырь в паз на головке винта и затяните См рисунок Вставить стопорный штифт С в отверстие чтобы зафиксировать выходной вал Установите лезвие Д и опорный фланец Ф на выходной оси Надеть гайку Г Момент затяжки гайки равен 35 50 Нм 3 5 5 кгм Пользуйтесь торцовом ключом из набора инструмента Держите ручку ключа как можно ближе к щитку лезвия Гайка затягивается при вращении торцевого ключа против направления вращения триммера ВНИМАНИЕ левосторонняя резьба При ослаблении и затягивании гайки лезвия для пиления рука может быть травмирована зубьями лезвия Старайтесь чтобы при этой работе ваша рука всегда была защищена щитком лезвия Эта задача облегчается за счет использования длинного торцового ключа На иллюстрации стрелкой показан участок в котором следует располагать торцовый ключ при ослаблении и затягивании гайки А Надеть на выходной вал поводковый патрон В Поворачивать вал лезвия до тех пор пока одно из отверстий в поводковом патроне не совместится с отверстием в корпусе зубчатой передачи Вставить стопорный штифт С в отверстие чтобы зафиксировать выходной вал Закрутите головку триммера пластмассовые ножи Н по резьбе навстречу направлению вращения Для снятия повторить все операции в обратном порядке Установка других защит и режущего оборудования Установите защиту триммера комбинированную защиту А для работы с головкой триммера пластмассовыми ножами ВНИМАНИЕ Обязательно установите дополнительное ограждение Навесьте щиток триммера комбинированный щиток А на два крючка на держателе М Согните щиток вокруг вала и закрепите его винтом I на противоположной стороне 16 врюазйяльзуйтесь стопорным штырем С Регулирование положения оснастки и подрезчика Ж РЕДУПРЕЖдЁниЁ р аб подрезчик всегда должен быть подвешен на оснастке В ином случае вы не сможете безопасно управлять подрезчиком и это может привести к травмированию вас лично или других Никогда не пользуйтесь оснасткой со сломанным быстро отстегивающимся замком
