Эксплуатация и управление

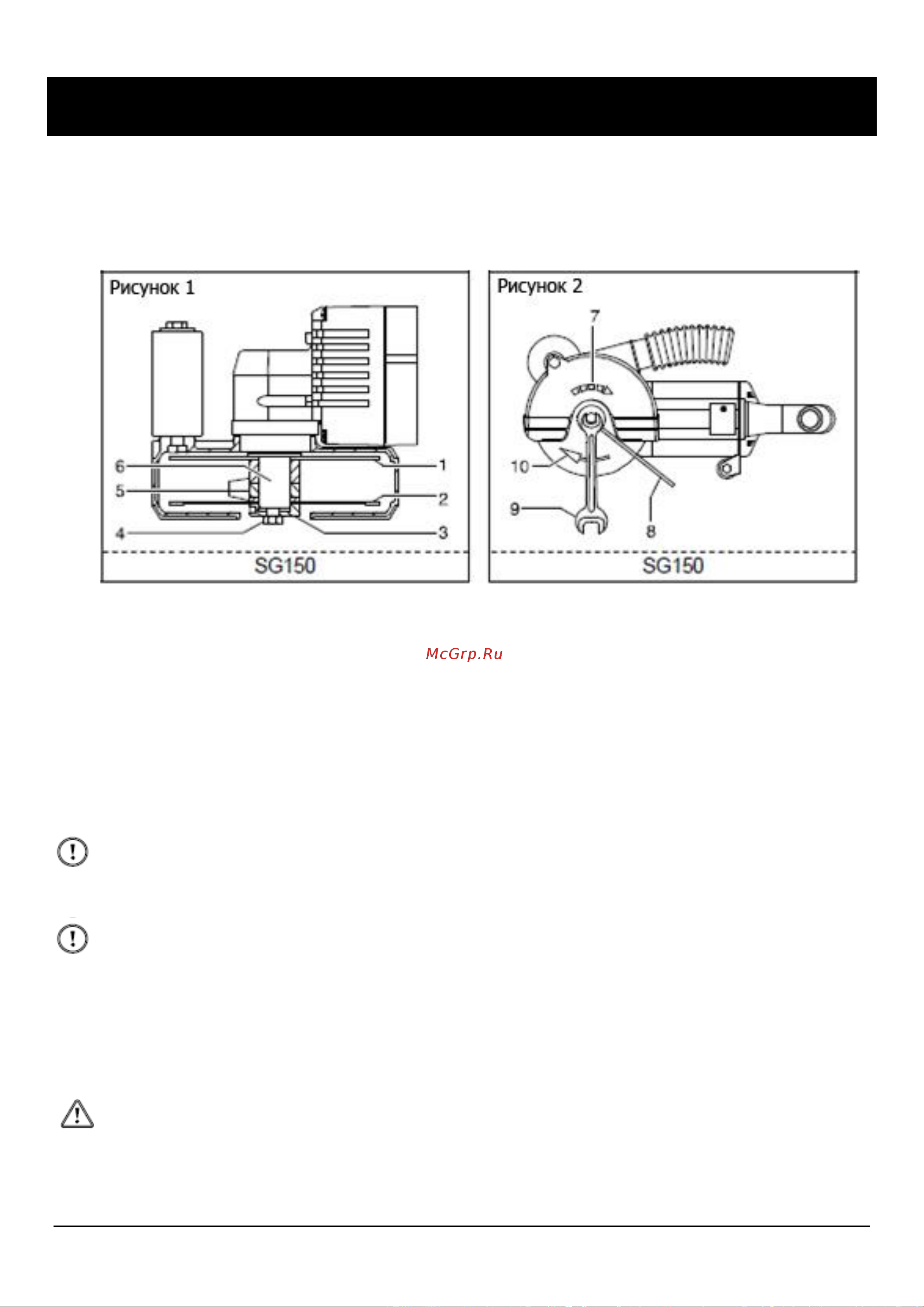

Отрегулируйте или замените алмазные диски (Рисунки 1 и 2)

Если штроборез используется с двумя алмазными дисками, то их необходимо периодически

менять местами, чтобы гарантировать равномерный износ. Алмазные диски с разной степенью

износа не должны совместно использоваться.

Штроборез также можно использовать только с одним алмазным диском.

 Установите алмазный диск (1) на приводной вал (6) (Рисунок 1), примите во внимание

указательные стрелки, расположенные на корпусе (7) и алмазном диске (10) (Рисунок 2).

 Установите промежуточные диски (5) на приводной вал (6) с учетом необходимой шириной

паза (Рисунок 1).

 Установите алмазный диск (2) на приводной вал (6) (Рисунок 1), примите во внимание

указательные стрелки, расположенные на корпусе (7) и алмазном диске (10) (Рисунок 2).

Использование только одного диска не описано в данной инструкции.

 Установите оставшиеся промежуточные дички (5) на приводной вал (6). Приводной вал (6)

должен по-прежнему выдаваться так, чтобы шайба (3) могла быть отцентрирована (Рисунок

1).

 Обратите внимание!

Отверстие в шайбе (3) смещено относительно центра.

Зажмите шайбу (3). Совместите резьбу приводного вала (6) с отверстием в шайбе (3)

(Рисунок 1).

 Обратите внимание!

Используйте болт с шестигранной головкой (4), чтобы закрепить шайбу (3) на приводном

валу (6) (левая резьба) (Рисунок 1) и затяните его двусторонним гаечным ключом SW13 (9)

(№10), одновременно с этим, используя «палец» (8), чтобы закрепления шайбы (3) (Рисунок

2).

 Проверьте посадку алмазных дисков. Диски должны быть установлены, как описано выше,

они должны свободно вращаться. Поврежденные, неправильно вращающиеся или

вибрирующие алмазные диски должны быть немедленно заменены.

 Опасность!

Риск получения травм связан с разрушением алмазного диска (вылетающие части),

вызванным повреждением, неправильным вращением или вибрацией дисков.

► Во время пробного запуска инструмента, направьте диски от себя, не прикасайтесь и не

хватайте их.
