9
RU
KLV-55/46/40/32EX500/46/40/32EX400/32/26/22EX300/40/32NX500/32/26NX400
4-167-239-52(1)
Сведения по
безопасности
Установка и
подключение
Во избежание возгорания, поражения
электрическим током, повреждения
телевизора и/или травм выполняйте
установку и эксплуатацию телевизора
в соответствии с нижеследующими
указаниями.
Установка
• Телевизор следует устанавливать
вблизи легкодоступной
электророзетки переменного тока.
• Во избежание опрокидывания или
повреждения телевизора и
получения травмы установите
телевизор на устойчивую ровную
поверхность.
• Настенная установка телевизора
должна выполняться только
квалифицированными
специалистами сервисной службы.
• По соображениям безопасности
настоятельно рекомендуется
использовать принадлежности Sony,
в том числе:
– KLV-55/46/40/32EX500/
KLV-46/40/32EX400/
KLV-32EX300/KLV-40/32NX500:
Кронштейн для настенной
установки SU-WL500 или
SU-WL50B*
* Модель SU-WL50B недоступна в
России и на Украине.
– KLV-32NX400:
Кронштейн для настенной
установки SU-WL500
– KLV-26/22/EX300/KLV-26NX400:
Кронштейн для настенной
установки SU-WL100
• Обязательно используйте винты,
входящие в комплект кронштейна
для настенной установки, когда
будете прикреплять монтажные
скобы к телевизору. Длина
входящих в комплект винтов
составляет 8-12 мм от поверхности
прикрепления монтажной скобы.
Диаметр и длина винтов
различаются в зависимости от
модели кронштейна для настенной
установки.
Использование винтов, отличных
от входящих в комплект, может
привести к внутренним
повреждениям телевизора или его
опрокидыванию и т. д.

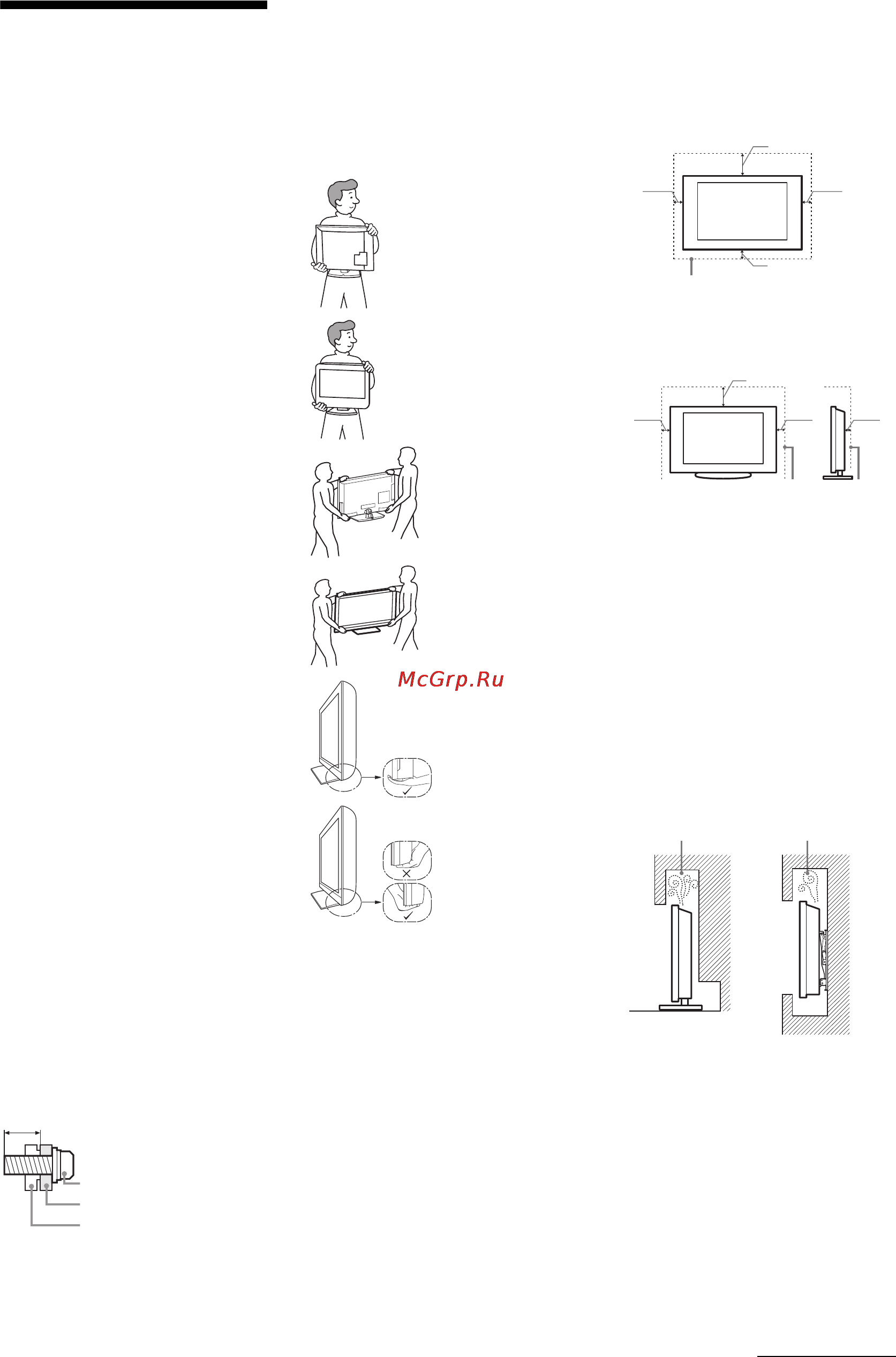

Перемещение
• Перед перемещением телевизора
отсоедините от него все кабели.
• Для переноски телевизора больших
размеров требуются два или более
человек.
• При переноске телевизора вручную
держите его, как показано ниже. Не
прикладывайте усилия к ЖК-
панели.
• При подъеме или перемещении
телевизора крепко придерживайте
его снизу.
• При перевозке берегите телевизор
от ударов и сильной вибрации.
• Если необходимо доставить
телевизор в ремонтную мастерскую
или перевезти в другое место,
упакуйте его в картонную коробку и
упаковочный материал, в которых
он поставлялся изначально.
Вентиляция
• Никогда не перекрывайте
вентиляционные отверстия и не
вставляйте в них никакие предметы.
• Оставляйте свободное
пространство вокруг телевизора,
как показано на рисунке ниже.
• Для обеспечения надлежащей
циркуляции воздуха настоятельно
рекомендуется использовать
специальный кронштейн для
настенной установки производства
компании Sony.
Настенная установка
Установка на подставке
• Для обеспечения надлежащей
вентиляции и предотвращения
скопления грязи и пыли:
– Не кладите телевизор экраном
вниз; не устанавливайте
телевизор перевернутым нижней
стороной вверх, задом наперед
или набок.
– Не устанавливайте телевизор на
полке, ковре, кровати или в
шкафу.
– Не накрывайте телевизор
тканью, например занавесками, а
также газетами и т. п.
– Не устанавливайте телевизор
так, как показано на рисунке
ниже.
Шнур питания
переменного тока
Во избежание возгорания, поражения
электрическим током, повреждения
телевизора и/или травм обращайтесь
со шнуром питания переменного тока
и электророзеткой в соответствии с
нижеследующими указаниями:
8 мм-12 мм
Винт (входящий в
комплект кронштейна
для настенной установки)
Монтажная скоба
Крепление скобы на
задней панели
телевизора
KLV-55/46/40/32EX500/
KLV-46/40/32EX400/
KLV-32EX300/
KLV-40NX500
KLV-32NX500/
KLV-32/26NX400
KLV-55/46/40/32EX500/
KLV-46/40/32EX400/
KLV-32/26/22EX300/
KLV-40NX500
KLV-32NX500/
KLV-32NX400
KLV-26NX400
KLV-26/22EX300
30 см
10 см 10 см
10 см
Обеспечьте вокруг телевизора
расстояние не меньше указанного.
30 см
10 см
10 см
6 см
Обеспечьте вокруг телевизора
расстояние не меньше указанного.
Циркуляция воздуха нарушена.
Стена
Стена
Продолжение
