7

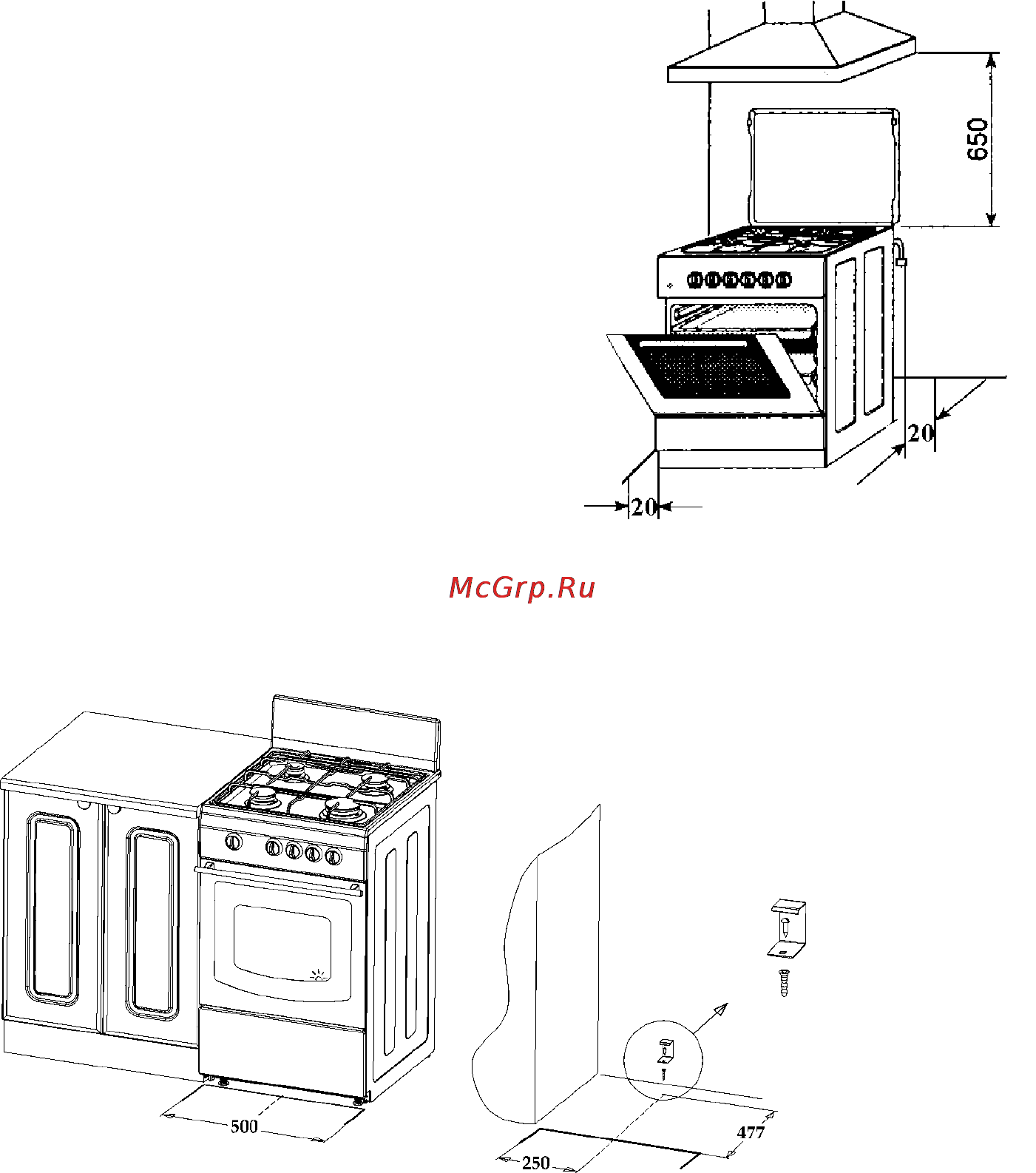

Рис. 2
6.8 Перед подключением проверить соответствие условий подключения
(вид газа, давление газа) настройке прибора.
6.9 Параметры настройки приведены в маркировке на плите (табличка)
, а также в «Свидетельстве о приемке» настоящего руоводства.
6.10 Перевод плиты на другой вид газа осуществляется заменой сопел и
кранов газовыми службами. Комплект сопел и кранов поставляется по
требованию заказчика за отдельную плату.
6.11 После перевода плиты на другой вид газа необходимо проверить
герметичность и работоспособность плиты.
6.12 Плита имеет присоединительную резьбу G 1/2". Подсоединение к
газовой магистрали производится по схеме рис. 3 и 4.
6.12 Газовая труба плиты имеет два входа (справа и слева), на одном из
которых установлена съемная заглушка c прокладкой.
6.13 Плита подключается к сети 220В. Розетка должна находиться в лег
Рис 2а
ко доступном месте на расстоянии не бо
лее 1,5 м от места установки плиты.
6.14 Перед установкой плиты освобо
дить сетевой шнур, включить в электро
сеть, проверить работу всех электричес
ких устройств, которыми снабжена пли
та.
6.15 Предохранительный кронш
тейн.
Для дополнительной безопасности,
чтобы плита не опрокинулась, плиту не
обходимо закрепить к полу помещения
предохранительным кронштейном.
Порядок установки кронштейна:
ввернуть до упора регулировочные
ножки;
установить плиту на рабочее место,
отметить на полу линию передней стен
ки и габариты по ширине как показано
на рисунке 2а;
отставьте плиту в сторону , разметьте и точно проведите среднюю ось,
на которой отложите размер 477 мм.;
по кронштейну разметить на полу крепежное отверстие;
если пол деревянный, просверлить отверстие диаметром 3 мм. В ос
тальных слу
чаях крепле
ние произво
дить с помо
щью винта и
дюбеля соот
ветствующего
диаметра;
закре
пить кронш
тейн винтом;
поставить
плиту на мес
то, задвинув
ее до упора.
