32
RU
SU-WL500
Единица измерения: см
Цифры в таблице могут немного отличаться в зависимости от установки.
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.
Для определения веса телевизора см. пункт стр. 26-28 (Технические характеристики).

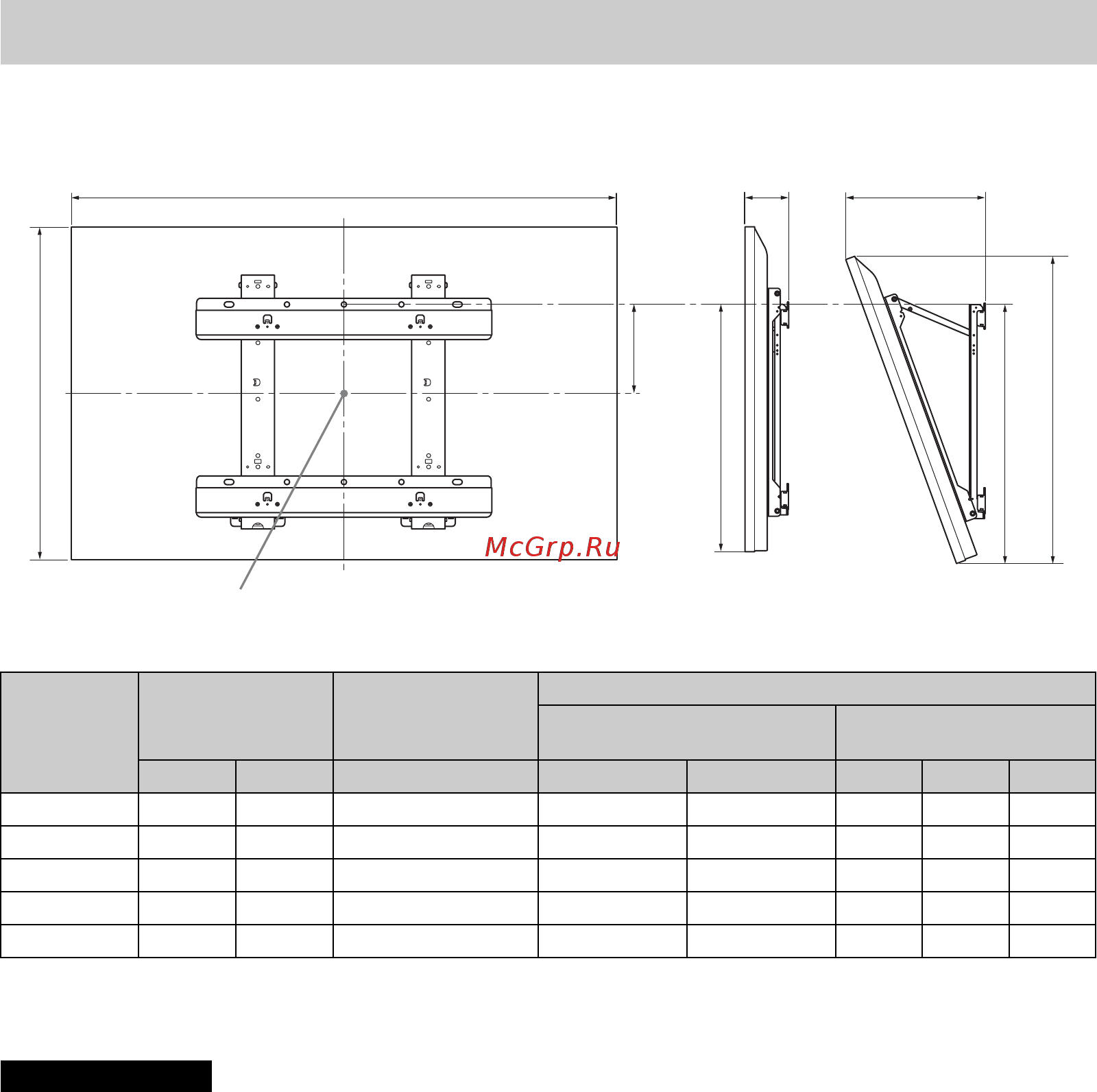

Таблица размеров для установки телевизора
Название
модели
KDL-
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°) Угол (20°)
A B C D E F G H
65HX95x
150,6 90,1 0,1 46,2 10,9 38,6 85,0 48,3
55HX95x
128,0 77,3 6,5 46,3 10,7 34,0 72,9 48,3
55HX85x
127,4 75,0 7,8 45,9 9,3 31,9 70,5 47,4
46HX85x
107,7 64,0 13,3 45,9 9,3 28,2 60,2 47,4
40HX85x
94,4 56,6 17,0 45,9 9,8 26,2 53,2 47,6
A
B
C
D
E
F
G
H
Центральная точка экрана
