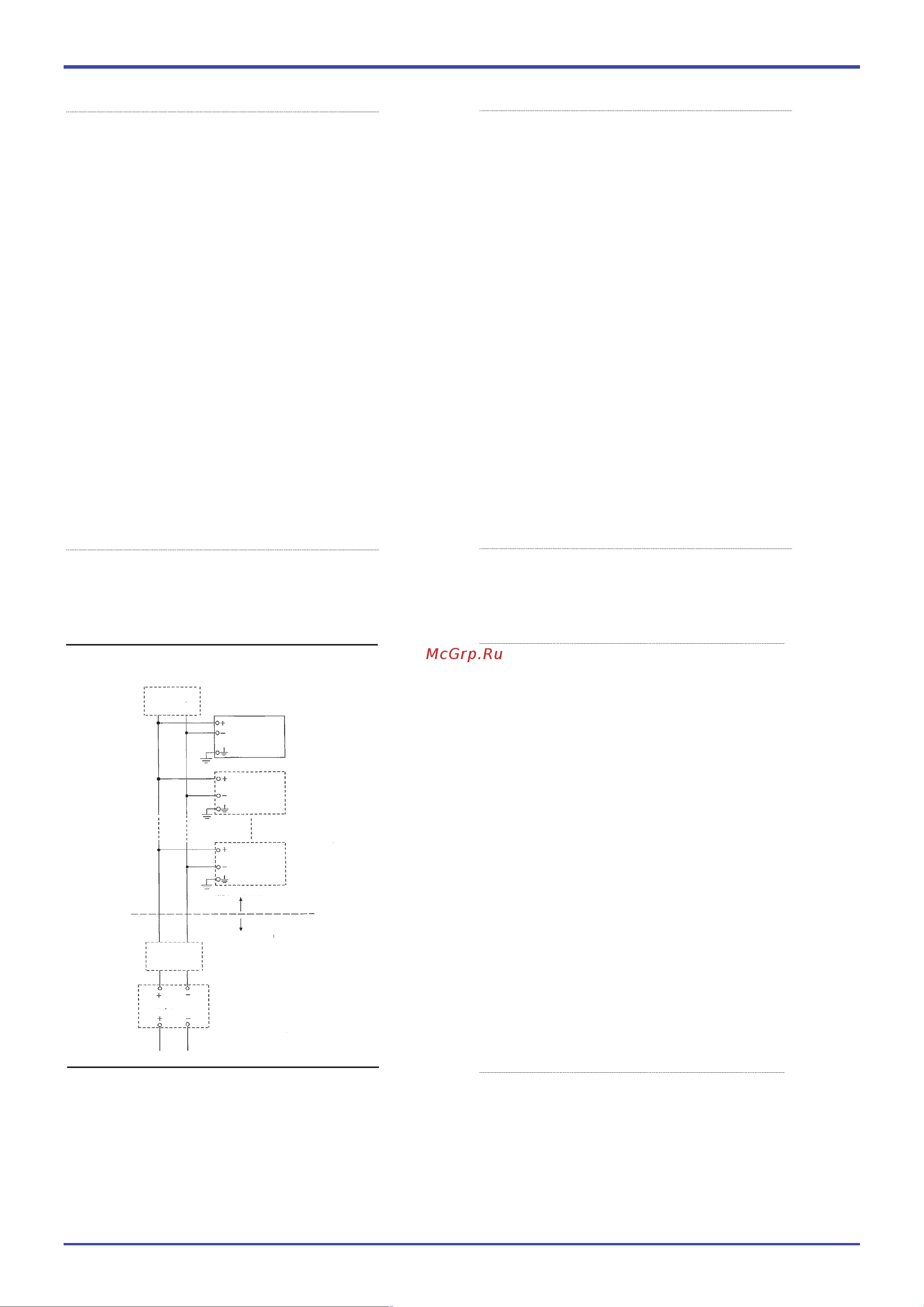

<2. Меры предосторожности> 2-3
IM 01C25T04-01RU
Модель серии EJX-F Дата: 9 мая 2006
Рев.4: 16 июля 2019
№ док: IFM024-A12 P.2-1
Yokogawa Electric Corporation
IFM024
Правила FISCO
Концепция FISCO позволяет соединять искробезопасные устройства разводки КИПиА с подсоединенными устройствами,
которые специально не рассматривались для такой комбинации. Условием такого соединения является то, что напряжение (Ui),
ток (Ii) и мощность (Pi), при получении которых искробезопасные устройства остаются искробезопасными, с учетом отказов,
должны быть равны или больше напряжения (Uo, Voc, Vt), тока (Io, Isc, It) и мощности (Po), которые может обеспечить
подсоединенное устройство (блок питания). Кроме того, максимальная незащищенная остаточная емкость (Ci) и индуктивность (Li)
каждого устройства (кроме концевой заделки), подключенного к Fieldbus, должны быть меньше или равны 5 нФ и 10 мкГн
соответственно. В каждом искробезопасном (I.S) сегменте Fieldbus имеется только один активный источник, обычно это
подсоединенное устройство, которое способно обеспечить необходимую мощность для системы Fieldbus. Допустимое напряжение
(Uo, Voc, Vt) подсоединенного устройства, используемое для питания кабеля шины, должно быть ограничено в диапазоне
от 14 В пост. тока до 17,5 В пост. тока. Все остальное оборудование, подключенное к данному кабелю шины, должно быть
пассивным, это означает, что устройства не должны подавать электроэнергию в систему, кроме тока утечек 50 мкA
на каждое подключенное устройство. Отдельно питаемое оборудование должно иметь гальваническую изоляцию,
чтобы сохранить пассивное состояние для искробезопасной схемы Fieldbus.
Кабель, используемый для соединения устройств, должен соответствовать следующим параметрам:
Сопротивление контура R': 15 ... 150 Ом/км
Индуктивность на единицу длины L': 0,4 ... 1 мГн/км
Емкость на единицу длины C': 45 ... 200 нФ/км C' = C' линии/линию + 0,5 C' линии/экран, если обе линии
плавающие (не подключенные) или
C' = C' линии/линию + C' линии/экран, если экран подключен к одной линии
Длина кабеля ответвления: максимум 60 м
Длина кабеля магистрали (кабеля дальней связи): максимум 1 км (группа IIC) или 5 км (группа IIB)
Длина сростка: максимум = 1 м
Оконечные сопротивления
В конце каждого кабеля магистрали должно находиться оконечное сопротивление линии с аттестацией FM и
со следующими параметрами:
R= 90...100 Ом
C = 0 ....2,2 мФ
Безопасная зона
(См. Примечание 3)
Класс I, II Категория 2
Группы A, B, C, D, F, G
Класс III Категория 1
Класс I, Зона 2, Группа IIC
Опасная зона
Оконечное
сопротивление
Барьер
безопасности
Модель серии EJX-F
Дата: 27 января 2005
Рев.1: 16 июля 2019
IFM024
Yokogawa Electric Corporation
№ док: IFM024-A12 P.3
Схема установки для невоспламеняемости
Оконечное
сопротивление
Датчик давления
Датчик
Датчик
ПИТАНИЕ
Модель серии EJX-F Дата: 27 января 2005
Рев.4: 16 июля 2019
№ док: IFM024-A12 P.4-1
Yokogawa Electric Corporation
IFM024
Параметры невоспламеняемых устройств разводки КИПиА
Vmax: 32 В
Ci: 3,52 нФ
Li: 0 мкГн
Примечание
4. Установка должна быть выполнена в соответствии с Национальными электротехническими правилами и нормами (NFPA70),
ANSI/ISA-RP12.06.01 «Монтаж систем искробезопасного типа в опасных (классифицированных) помещениях» и местным
электротехническим правилам и нормам.
5. Должны быть удовлетворены следующие требования.
6. Если для выполнения межсоединений применяется концепция невоспламеняемой разводки КИПиА, то в качестве
оборудования общего назначения должно быть использовано сертифицированное по FM невоспламеняемое устройство
разводки КИПиА, которое удовлетворяет следующим требованиям. Оконечные сопротивления также должны
быть сертифицированы по FM.
Voc (или U o) ≤ Vmax
Ca или C o) ≥ C i + C кабеля
La (или Lo) ≥ Li + L кабеля
4. При установке в условиях, соответствующих Классу II и Классу III, должно быть использовано пыленепроницаемое
уплотнение кабельного канала.
5. ПРЕДУПРЕЖДЕНИЕ — ЗАМЕНА КОМПОНЕНТОВ МОЖЕТ ВЫЗВАТЬ НАРУШЕНИЕ СВОЙСТВА
ВЗРЫВОЗАЩИЩЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ИСПОЛЬЗОВАНИЯ В ОПАСНЫХ ПОМЕЩЕНИЯХ.
Модель серии EJX-F Дата: 19 августа 2005
Рев.4: 16 июля 2019
№ док: IFM024-A12 P.4-2
Yokogawa Electric Corporation
IFM024
Правила FNICO
Концепция FNICO позволяет соединять невоспламеняемые устройства разводки КИПиА с подсоединенными невоспламеняемыми
устройствами разводки КИПиА, которые специально не рассматривались для такой комбинации. Условием такого соединения
является то, что напряжение (Vмакс.), ток (Iмакс.) и мощность (Pмакс.), при получении которых невоспламеняемые устройства
разводки КИПиА остаются невоспламеняемыми, должны быть равны или больше напряжения (Uo, Voc или Vt), тока (Io, Isc или It)
и мощности (Po), которые может обеспечить подсоединенное невоспламеняемое устройство разводки КИПиА (блок питания).
Кроме того, максимальная незащищенная остаточная емкость (Ci) и индуктивность (Li) каждого устройства (кроме концевой заделки),
подключенного к Fieldbus, должны быть меньше или равны 5 нФ и 10 мкГн соответственно.
В каждом невоспламеняемом сегменте Fieldbus имеется только один активный источник, обычно это подсоединенное
невоспламеняемое устройство разводки КИПиА способно обеспечить необходимую мощность для системы Fieldbus.
Допустимое напряжение (Uo, Voc или Vt) подсоединенного невоспламеняемого устройства разводки КИПиА,
используемое для питания кабеля шины, должно быть ограничено в диапазоне от 14 В пост. тока до 17,5 В пост. тока.
Все остальное оборудование, подключенное к данному кабелю шины, должно быть пассивным, это означает, что устройства
не должны подавать электроэнергию в систему, кроме тока утечек 50E A на каждое подключенное устройство. Оборудование,
на которое питание подается отдельно, должно быть гальванически изолировано, чтобы цепь невоспламеняемой разводки
КИПиА шины Fieldbus оставалась пассивной.
Кабель, используемый для соединения устройств, должен соответствовать следующим параметрам:
Сопротивление контура R': 15 ... 150 Ом/км
Индуктивность на единицу длины L': 0,4 ... 1 мГн/км
Емкость на единицу длины C': 45 ... 200 нФ/км
C' = C' линии/линию + 0,5 C' линии/экран, если обе линии плавающие (не подключенные) или
C' = C' линии/линию + C' линии/экран, если экран подключен к одной линии
Длина кабеля ответвления: максимум 60 м
Длина кабеля магистрали (кабеля дальней связи): максимум 1 км (группа IIC) или 5 км (группа IIB)
Длина сростка: максимум = 1 м
Оконечные сопротивления
В конце каждого кабеля магистрали должно находиться оконечное сопротивление линии с аттестацией FM
и со следующими параметрами:
R= 90...100 ом
C = 0 ....2,2 мкФ
