Y
ООО “Иокогава Электрик СНГ”
Грохольский пер., 13, стр. 2, Москва, Россия
Тел.:+7(495) 737-78-68/71 Факс: +7(495) 737-78-69
GS 01C31J03-01RU
© Авторское право июнь 2012
12-е издание: июнь 2017
Разделительная мембрана используется для защиты от
попадания рабочей среды непосредственно в измерительный
узел датчика, она подсоединяется к датчику с помощью ка-
пиллярной трубки, заполненной специальной жидкостью.
Датчики избыточного давления с разделительными мембра-
нами модели EJA438E могут использоваться для измерения
расхода жидкости и газа или давления пара. Выходной сигнал
4÷20 мА постоянного тока соответствует величине измеря-
емого давления. Датчик обеспечивает возможность быстро-
го отклика, дистанционную установку параметров посред-
ством цифровой связи и реализует функцию самодиагности-
ки. Также может быть использованы протоколы связи
F
OUNDATION Fieldbus, PROFIBUS PA и шину 1…5 В пост.тока с
протоколом HART (Low Power). Все модели серии EJA-E в их
стандартной конфигурации, за исключением датчика с про-
токолом цифровой связи Fieldbus, сертифицированы как удо-
влетворяющие уровню SIL 2 по нормам техники безопасно-
сти.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Относительно датчика с протоколом цифровой связи Fieldbus,
отмеченным «», см. GS 01C31T02-01R, а также GS 01C31T04-
01R для протокола цифровой связи PROFIBUS PA.
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ШКАЛЫ И ДИАПАЗОНА
Шкала (Ш)
и диапазон
измерения (ДИ)
МПа
фунты
на кв. дюйм
(psi) (/D1)
бар (/D2)
кгс/см
2
(/D3)
A
*1
Ш
0,06…3,5
8,6…500
0,6…35
0,6…35
ДИ
–0,1…3,5
–14,5…500
–1…35
–1…35
B
Плоского
типа
*1
Ш
0,46…16
67…2300
4,6…160
4,6…160
ДИ
–0,1…16
–14,5…2300
–1…160
–1…160
Выступа-
ющего
типа
*1
Ш 0,46…7 67…1000 4,6…70 4,6…70
ДИ –0,1…7 –14,5…1000 –1…70 –1…70
*1 Диапазон измерения должен находиться в пределах допу-
стимого давления номинала фланца.
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчетом от нуля, линейный выход,
код SW для материала частей, контактирующих с рабочей
средой, для 3-дюймового фланца плоского (не выступающего)
типа, код B заполняющей жидкости и капилляр длиной 5 м.
Для связи через шины Fieldbus PROFIBUS PA используйте
вместо шкалы в дальнейших спецификациях калиброванную
шкалу.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJA-E
характеристикам, заявленным в спецификации, гарантируется
в интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала
A
Базовая
погрешность
X ≤ шкалы
± 0,2% от шкалы
X > шкалы
± (0,16+0,004 ВПИ/шкала)% от шкалы
X
0,35 МПа
(50 psi)
ВПИ (верхний предел
диапазона измерения)
3,5 МПа
(500 psi)
Влияние изменения температуры окружающей среды (на
каждые 28
°С (50°F))
Капсула
Погрешность
A и B
±
(0,53% от шкалы + 0,025% ВПИ)
ВПИ (URL): Верхний предел диапазона измерения
Влияние напряжения питания
(Выходной сигнал с кодами D и J)
± 0,005 % на Вольт (от 21,6 до 32 В постоянного тока, 350 Ом)
Время отклика (Все капсулы) “
”
200 мс (приближенное значение при нормальной температуре)
При установке программного демпфирования в ноль и включая
время простоя, равное 45 мс (номинальное значение)
Технические
Характеристики
GS
01C31J03-01RU

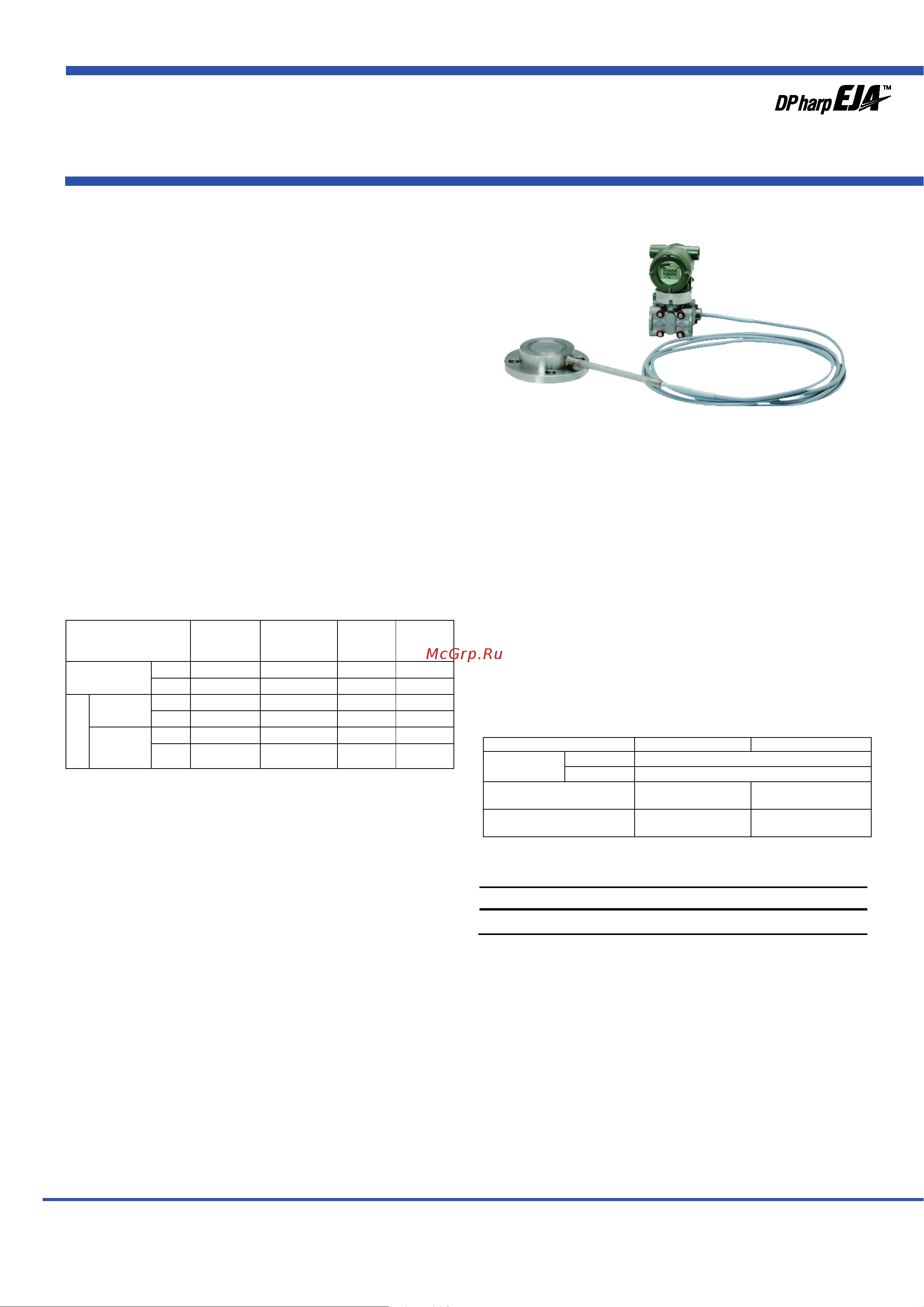

Датчик избыточного давления
с выносной разделительной мембраной
Модель EJA438E
