Yokogawa EJX440A Технические характеристики онлайн
Y
ООО “Иокогава Электрик СНГ”
Грохольский пер., 13, стр. 2, Москва 129090, РОССИЯ
Тел.:+7(495) 737-78-68/71 Факс: +7(495) 737-78-69
GS 01C25E02-01RU
© Авторское право Август 2005
21-е издание, июнь 2017
Технические
Характеристики
GS
01C25E02-01RU

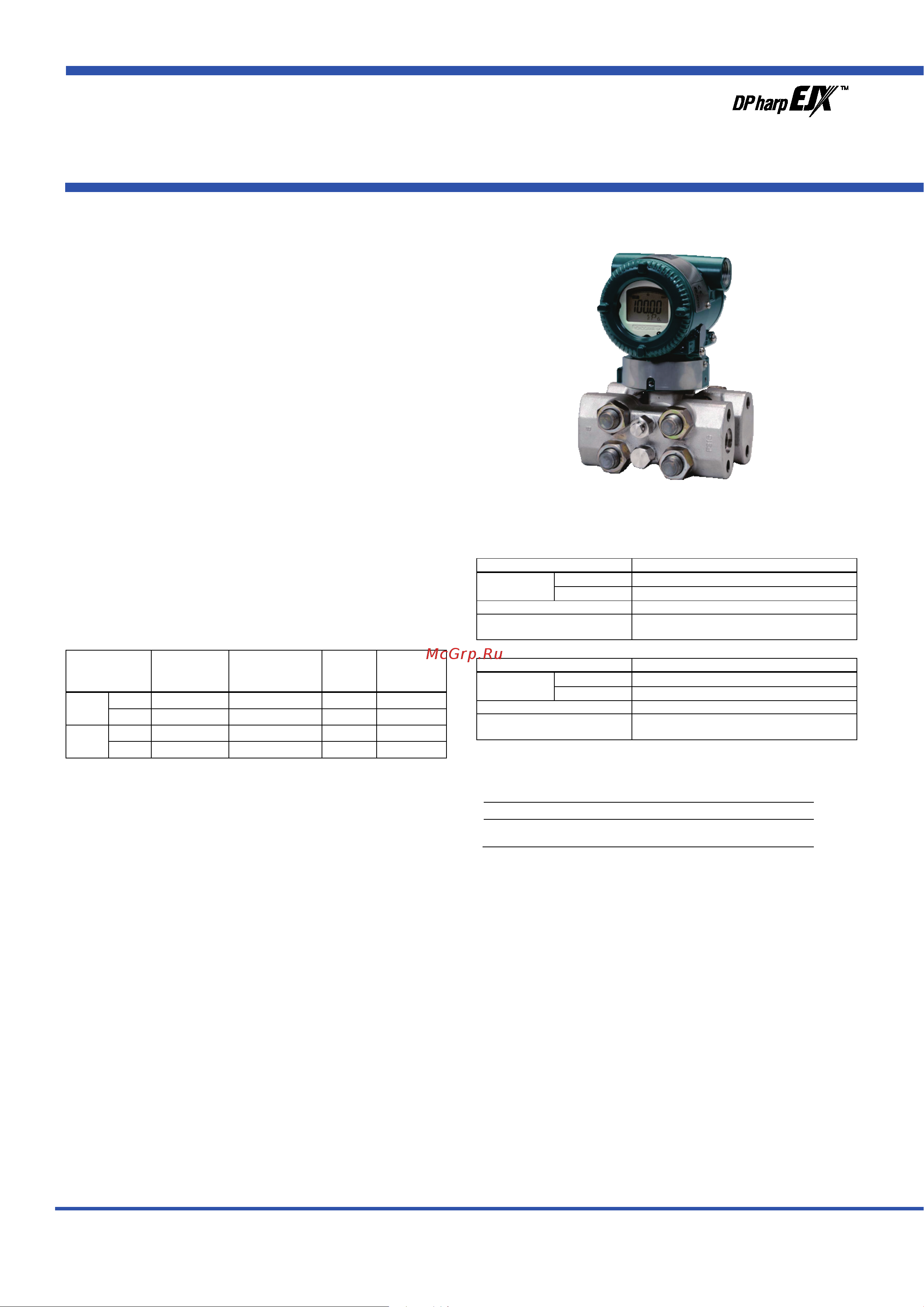

Датчик избыточного давления
Модель EJX440A
[Исполнение: S2]
Высокоэффективный датчик избыточного давления модели
ЕJX440А имеет монокристаллический кремниевый резонансный
чувствительный элемент и может быть использован для из-
мерения давления жидкости, газа или пара. Его выходной сиг-
нал 4–20 мА постоянного тока соответствует величине изме-
ренного давления. Датчик обеспечивает быстрый отклик,
позволяет осуществлять дистанционный контроль и установ-
ку параметров посредством цифровой связи с BRAIN или HART-
коммуникатором, располагает функцией диагностики. Много-
точечная технология измерения обеспечивает расширенную
диагностику, позволяющую выявлять такие нарушения, как
блокировка импульсной линии или поломка теплотрассы. Также
можно использовать протокол связи по шине F
OUNDATION
Fieldbus и PROFIBUS PA.
Все модели серии EJX в стандартной конфигурации за исклю-
чением типов Fieldbus и PROFIBUS, имеют сертификацию TÜV
как удовлетворяющие уровню SIL 2 по нормам техники без-
опасности.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Для элементов, обозначенных «» смотрите GS 01C25T02-01EN
для типа связи Fieldbus, и смотрите GS 01C25T04-01EN для типа
связи PROFIBUS PA
ПРЕДЕЛЫ ШКАЛЫ И ДИАПАЗОН ИЗМЕРЕНИЙ
Шкала (Ш)
и диапазон
измерений (ДИ)
МПа
фунт на кв.дюйм
(/D1)
бар
(/D3)
кгс/см
2
(/D4)
C
Ш
0,25…32
36… 4500
2,5…320
2,5…320
ДИ
-0,1…32
-14,5…4500
-1…320
-1…320
D
Ш
0,25…50
36… 7200
2,5…500
2,5…500
ДИ
-0,1…50
-14,5…7200
-1…500
-1…500
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчётом от нуля, линейный выход,
код "S" для материала частей, контактирующих с рабочей сре-
дой, заполнение капсулы силиконовым маслом, если не огова-
ривается иначе.
При рассмотрении связи через шину Fieldbus и PROFIBUS PA
используйте вместо шкалы в дальнейших спецификациях ка-
либрованный диапазон.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJX ха-
рактеристикам, заявленным в спецификации, гарантируется в
интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала
С
Базовая
погрешность
X ≤ шкалы
± 0,04 от шкалы
X > шкалы
± (0,005+0,0055 ВПИ/шкала)% от шкалы
X
5 МПа (720 фунтов на кв. дюйм)
ВПИ (верхний предел диа-
пазона измерения)
32 МПа (4500 фунтов на кв. дюйм)
Шкала
D
Базовая
погрешность
X ≤ шкалы
± 0,04 от шкалы
X > шкалы
± (0,005+0,0035 ВПИ/шкала)% от шкалы
X
5 МПа (720 фунтов на кв. дюйм)
ВПИ (верхний предел диа-
пазона измерения)
32 МПа (4500 фунтов на кв. дюйм)
Влияние изменения температуры окружающей
среды на 28
°С (50°F)
Капсула
Погрешность
С
± (0,04% от шкалы + 0,0141% ВПИ)
D
± (0,04% от шкалы + 0,009% ВПИ)
Стабильность (Все нормальные рабочие состояния)
±0,1% от ВПИ в течение 15 лет
Влияние напряжения питания (Выходной сигнал
с кодами D и E)
±0,005 на Вольт (от 21,6 до 32 В постоянного тока, 350 Ом).
Содержание
- Датчик избыточного давления модель ejx440a 1
- Датчик избыточного давлениямодель ejx440a 1
- Пределы шкалы и диапазон измерений 1
- Рабочие характеристики 1
- Стандартные технические характеристики 1
- Технические характеристики 1
- Выходной сигнал 2
- Двухпроводный выходной сигнал 4 20 ма постоянного тока с цифровой связью с программированием линейности или квадратного корня при использовании протоколов brain или hart fsk цифровой сигнал накладывается на аналоговый сигнал 4 20 ма диапазон изменения выхода от 3 6 до 21 6 ма пределы изменения выхода удовлетворяющие namur ne43 можно изменить при помощи опций c2 или c3 2
- Примечание если для протокола типа brain демпфирование усилителя устанавливается меньшим чем 0 5 с связь во время операции иногда становится невозможной особенно в случае динамического изменения выхода установка демпфирования принимаемая по умол 2
- Сигнализация о неисправности выходной сигнал с кодами d e и j 2
- Состояние аналогового выхода при нарушении процесса код опции dg6 результат нарушения процесса обнаруженного функци ей расширенной диагностики может отражаться в виде сигнала предупреждения на аналоговых выходах мож но установить один из следующих трёх режимов 2
- Состояние выхода при отказе цпу и ошибке аппаратуры выход за верхнее значение шкалы 110 21 6 ма посто янного тока или больше стандарт выход за нижнее значение шкалы 5 3 2 ма постоян ного тока или меньше 2
- Функциональная безопасность электрических электрон ных с программируемой электроникой систем sil 2 для использования одного преобразователя sil 3 для исполь зования двух преобразователей 2
- Функциональные характеристики 2
- Нормальные условия эксплуатации 3
- Смотрите приведенный ниже график 3
- Fieldbus торговая марка fieldbus foundation 7 profibus зарегистрированная торговая марка profibus nutzerorganisation e v карлсруэ фрг наименования других компаний и изделий используемые в настоящем материале являются зарегистрированными торговыми марками или торговыми марками их соответ ствующих владельцев 4
- Зарегистрированная торговая марка yokogawa electric corporation 2 fieldmate торговая марка yokogawa electric corporation 3 teflon торговая марка e i dupont de nemours co 4 hastelloy торговая марка haynes international inc 5 hart торговая марка hart communication foundation 6 4
- Мастер управления многоцелевым устройством fieldmate смотрите gs 01r01a01 01e brain terminal смотрите gs 01c00a11 00e распределитель питания смотрите gs 01b04t01 02e или gs 01b04t02 02e 4
- Физические характеристики 4
- 1 пользователь должен учитывать свойства выбранных материалов смачиваемых деталей и воздействие рабочих жидкостей использование несоответствующих материалов может стать причиной протечек едких рабочих жидкостей и привести к серьёзным повреждениям 5
- 2 для капсулы с кодом с нижний предел температуры окружающей среды и рабочей температуры 15 с 5
- 5 не применимо электрических соединений с кодами 0 5 7 и 9 5
- 6 материал заглушки это алюминиевый сплав для кодов 5 и 9 или нержавеющая сталь sus 304 для кода 7 5
- 7 не применяется для кода выходного сигнала g 5
- Модель и суффикс коды 5
- Отметка указывает на наиболее типовой вариант для каждой спецификации 5
- 1 вариант отливки из 316 sst эквивалент scs 14a 6
- 2 хастеллой с 276 или astm n10276 6
- Дополнительные характеристики для взрывобезопасного типа защиты 6
- Отметка указывает на то что материалы изделия удовлетворяют рекомендациям nace по материалам для mr0175 iso15156 для ознакомления с деталями следует обратиться к последним стандартам выбранные материалы также удовлетворяют нормам mr0103 nace 6
- 1 применимо для электрического соединения с кодами 2 4 7 9 с и d 7
- 2 не применимо для кода опции al 7
- 3 если задана опция he нижний предел температуры окружающей среды составляет 15 ос 5 оf 7
- Опции дополнительные технические возможности 8
- 1 не применимо с опцией изменения цвета не применимо для кода корпуса усилителя 2 9
- 10 не применимо для кода корпуса усилителя 2 и 3 9
- 11 316 или 316l sst спецификация включена в код усилителя 2 9
- 12 применимо для материала смачиваемых частей с кодом s технологических соединений с кодом 5 и монтажа с кодами 8 и 9 не применимо для опций с кодами u1 n2 n3 и m11 для смачиваемых деталей не используется ptfe 9
- 13 применимо только для выходных сигналов с кодом е и j 9
- 14 отслеживается изменение флуктуаций давления и выполняется диагностика блокировки импульсной линии см ti 01c25a31 01e подробная техническая информация по использованию данной функции 9
- 15 если требуется соответствие категории iii выберите данный код опции 9
- 16 сертификация контролепригодности материала по en 10204 3 b 9
- 17 применимо для технологических соединений с кодом 5 9
- 18 применимо для технологических соединений с кодами 3 и 4 9
- 19 независимо от выбора кодов опции d1 d3 и d4 в качестве единиц измерения на сертификате всегда используется па 9
- 2 при задании данного кода опции нельзя использовать поверочные устройства не применимо для выходного сигнала с кодом f и g 9
- 20 не применимо для капсулы с кодом с 9
- 21 в случае недопустимости присутствия масел используются чистый азот или чистая вода коды опции k1 k2 k5 и k6 9
- 22 a2 не применимо для утверждения fm 9
- 3 применимо для материала смачиваемых частей с кодом s 9
- 4 единица для mwp максимального рабочего давления приведенная на шильдике корпуса совпадает с соответствующей единицей заданной кодами опции d1 d3 и d4 9
- 5 применимо для вертикальной импульсной обвязки код монтажа 3 или 7 и материала смачиваемых частей с кодом s 9
- 6 применимо для выходных сигналов с кодами опции d e и j сообщение об ошибке аппаратуры означает неисправность усилителя или капсулы 9
- 7 применимо для материала смачиваемых частей с кодом s технологических соединений с кодами 3 4 и 5 монтажа с кодом 9 и монтажной скобы с кодом n технологические соединения c противоположной стороны от винта настройки нуля 9
- 8 не применимо для капсулы с кодом d 9
- 9 также смотрите информация о заказе 9
- 1 если выбран код монтажа 3 или 8 то расположение сторон высокого и низкого давления противоположно показанному на рисунке т е сторона высокого давления находится справа 10
- 2 если выбран код опции k1 k2 k5 или k6 добавьте 15 мм 0 59 дюймов к значению показанному на рисунке 10
- Вертикальная импульсная обвязка код монтажа 7 10
- Вертикальная импульсная обвязка код монтажа 7 касательно кода 3 см примечания ниже 10
- Габаритные размеры 10
- Горизонтальная импульсная обвязка код монтажа 9 касательно кода 8 см примечания ниже 10
- Касательно код 10
- См примечания ниже 10
- 1 если выбран код опции k1 k2 k5 или k6 добавьте 15 мм 0 59 дюймов к значению показанному на рисунке 11
- Пример подключения аналогового выхода и выхода состояния 11
- Универсальный фланец код монтажа u 11
- 1 для задания этих элементов на заводе следует выбрать код опции ca или cb 12
- 2 не доступно для протокола типа hart 12
