Yokogawa EJX440A [11/12] Универсальный фланец код монтажа u
![Yokogawa EJX440A [11/12] Универсальный фланец код монтажа u](/views2/1921206/page11/bgb.png)
11
Все права защищены. Авторское право © 2005 GS 01C25E02-01RU 01 июня 2017-00
Единицы измерения: мм (значения в дюймах являются приблизительными)

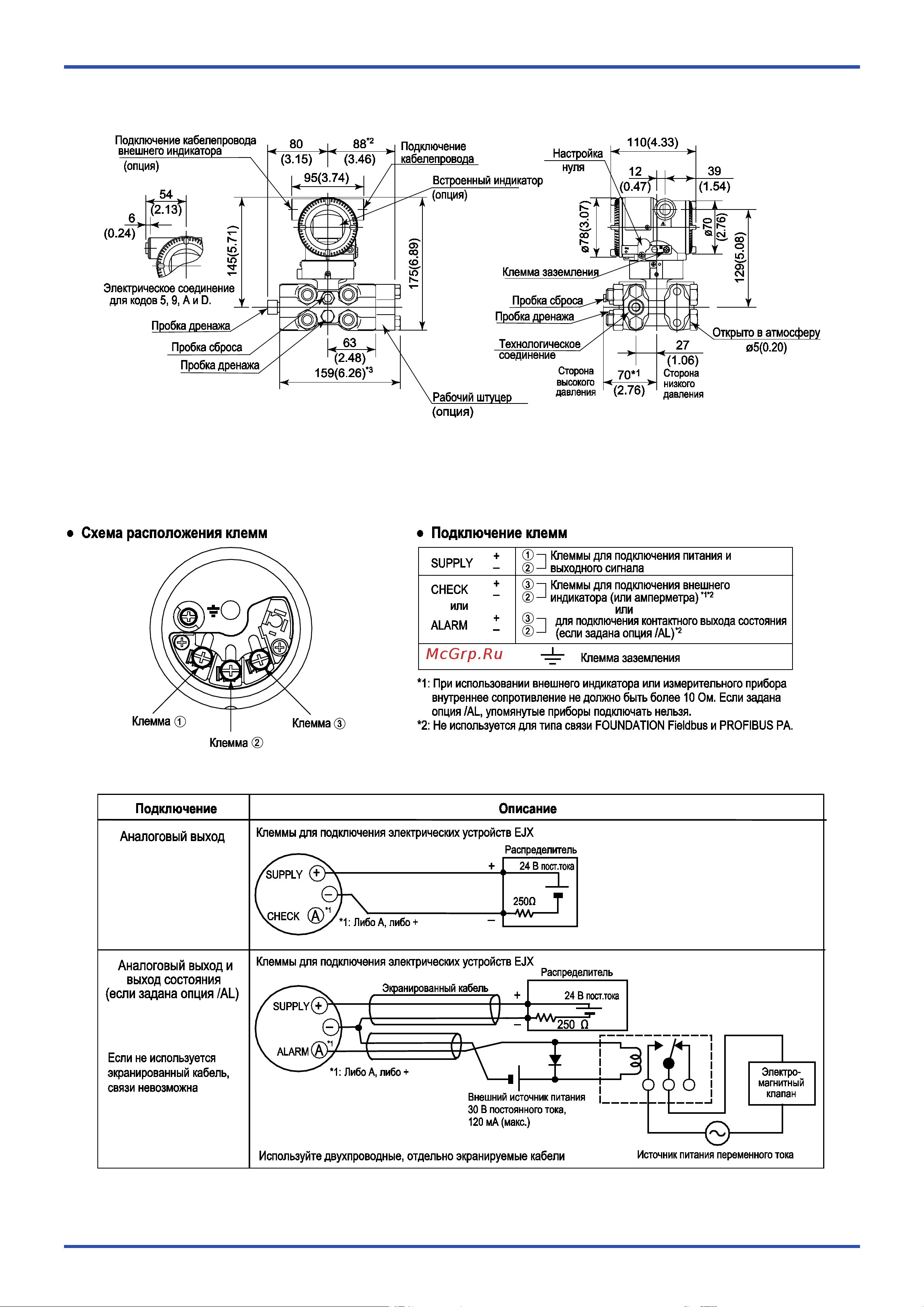

Универсальный фланец (КОД МОНТАЖА «U»)
*1: Если выбран код опции K1, K2, K5 или K6, добавьте 15 мм (0,59 дюймов) к значению, показанному на рисунке.
*2: Для капсулы D – 87 (3,43)
*3: Для капсулы D – 157 (6,18)
*6: Когда выбран код электрического соединения 7 или C, то заглушка выступает на расстояние до 8 мм из соединения кабелепровода
Пример подключения аналогового выхода и выхода состояния
