НОРМАЛЬНЫЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ
(Пределы могут зависеть от кодов утверждения безопасно-
сти или особенностей опций)
Допустимая температура окружающей среды:
–40…85 °С (–40…185 °F)
–30…80 °С (–22…176 °F) с ЖК-дисплеем
Допустимая температура рабочей среды:
–40…120 °С (–40…248 °F)
Допустимая влажность окружающей среды:
от 0 до 100% относительной влажности
Максимальное избыточное давление
Капсула
Давление
С
48 МПа (6750 фунтов на кв. дюйм)
D
75 МПа (10800 фунтов на кв. дюйм)*
Допустимые пределы рабочего давления
(Силиконовое масло)
Максимальное рабочее давление
Капсула
Давление
C
32 мПа (4500 фунтов на кв. дюйм)
D
50 МПа (7200 фунтов на кв. дюйм)
Минимальное рабочее давление
Смотрите приведенный ниже график

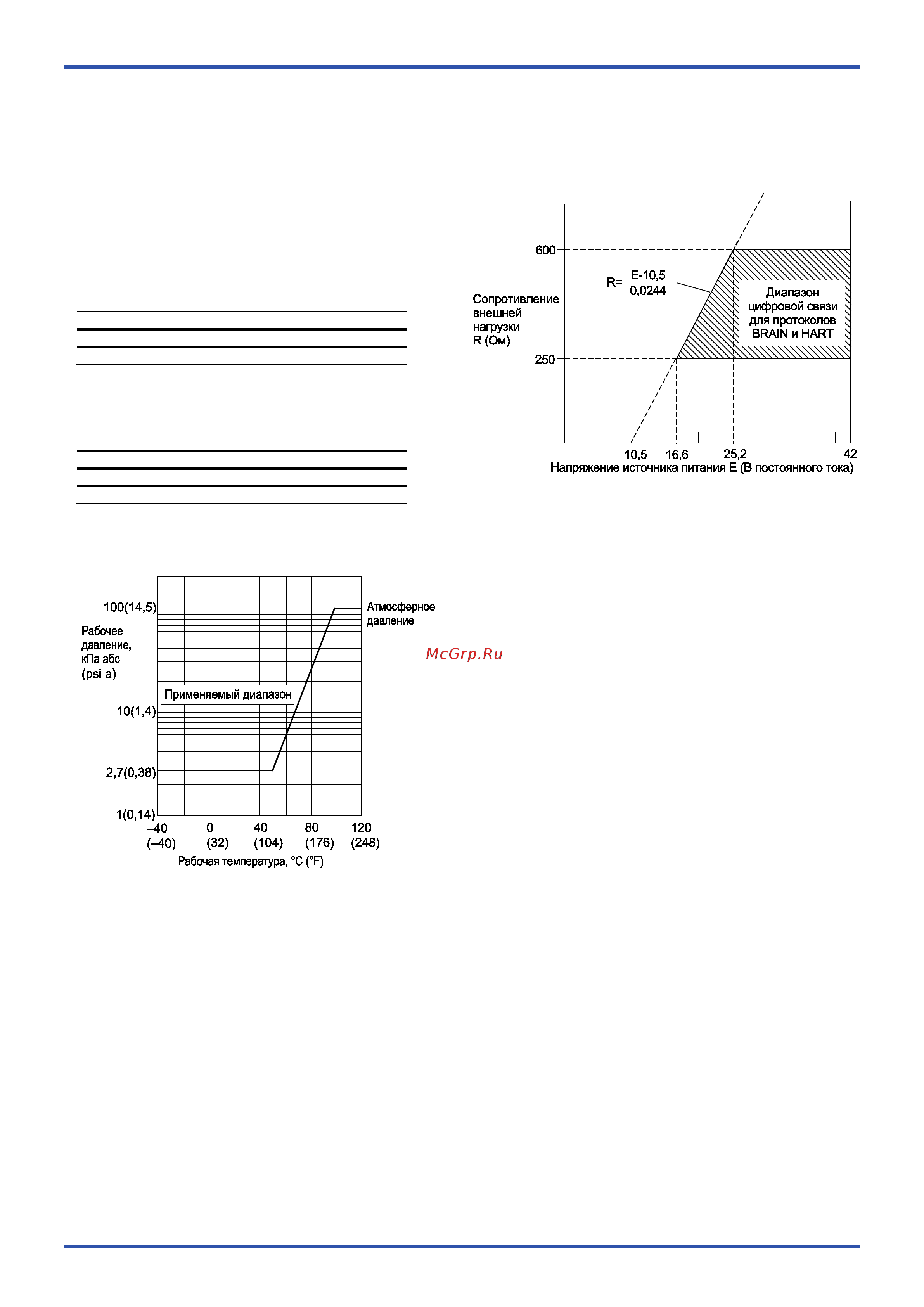

Рисунок 1. Температура процесса и рабочее давление
Требования по питанию и нагрузке
(Выходной сигнал с кодами D и E. Требования
к электрооборудованию могут зависеть
от кодов утверждения безопасности или особенностей оп-
ций)
Для источника питания 24 В постоянного тока можно использо-
вать нагрузку до 550 Ом. Смотрите приведенный далее график.
Рисунок 2. Напряжение питания и сопротивление
внешней нагрузки
Напряжение питания «
»
от 10,5 до 42 В постоянного тока для датчика общего
назначения и пожаробезопасного исполнения
от 10,5 до 32 В постоянного тока для датчика со встроенным
грозозащитным разрядником (опция /А)
от 10,5 до 30 В постоянного тока для искробезопасного, невос-
пламеняемого исполнения и исполнения Типа n
Для цифровой связи BRAIN или HART минимальное напряже-
ние составляет 16,6 В постоянного тока
Нагрузка (Код выходного сигнала D, E и J)
от 0 до 1290 Ом для работы
от 250 до 600 Ом для цифровой связи
Требования к связи “
”
(Требования к электрооборудованию могут зависеть от ко-
дов утверждения безопасности)
По протоколу BRAIN:
Дистанция связи
До 2 км (1,25 миль) при использовании кабеля с полиэтилено-
вой изоляцией (CEV) и оболочкой из ПВХ.
Расстояние передачи данных зависит от типа используемого
кабеля.
Емкость нагрузки
Не более 0,22 мкФ
Индуктивность нагрузки
Не более 3,3 мГн
Входной импеданс устройства связи
10 кОм или выше при 2,4 кГц
Соответствие стандартам электромагнитной совместимости:
EN61326-1 Класс A, Таблица 2
EN61326-2-3
EN 61326-2-5 (для Fieldbus)
