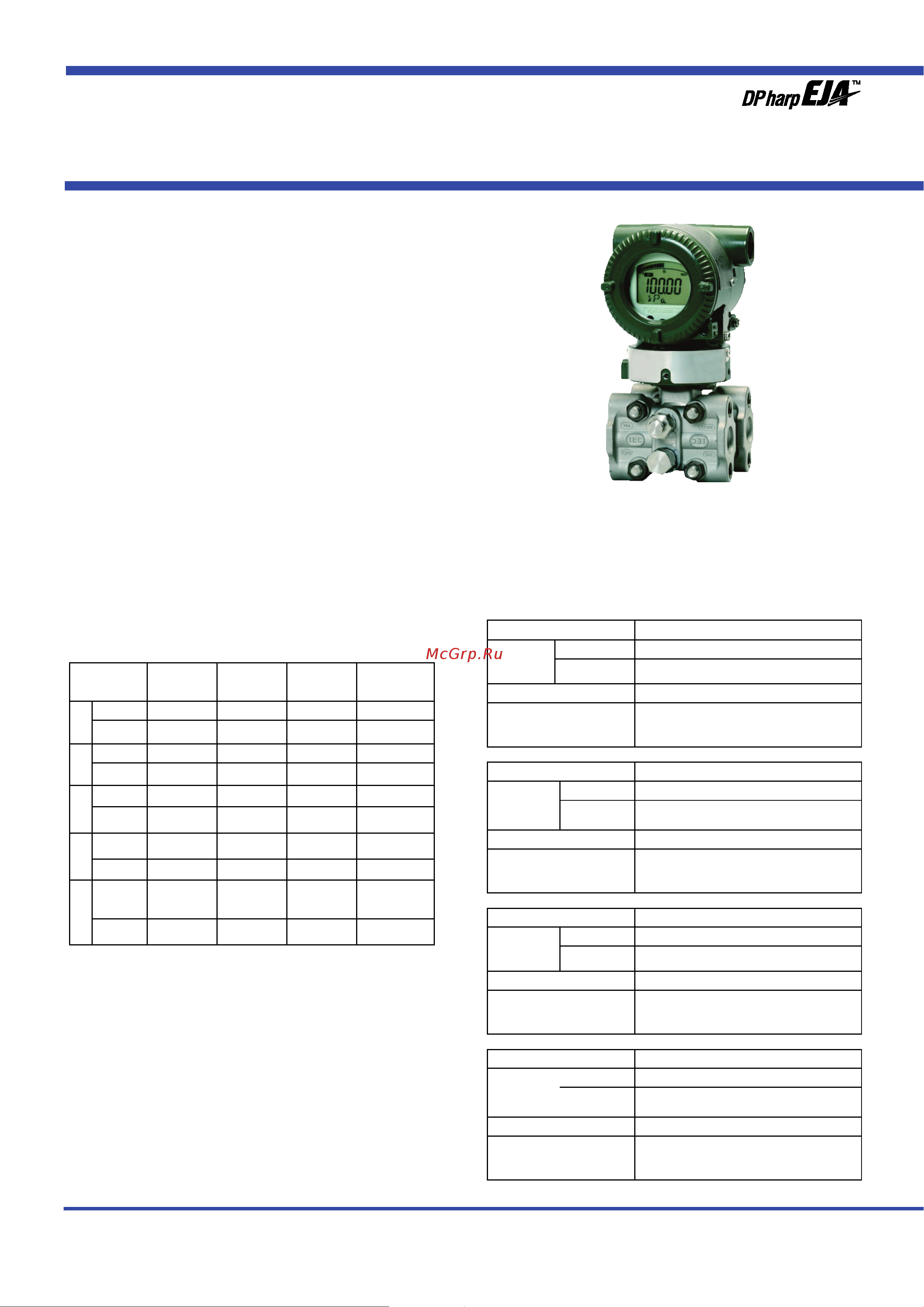

Технические
Характеристики
GS 01C31B01-01RU
Датчик перепада давления
EJA110E
Высокопроизводительный датчик перепада давления мо-
дели ЕJА110E имеет монокристаллический кремниевый резо-
нансный чувствительный элемент и предназначен для изме-
рения расхода жидкости, газа или пара, а также может быть
использован для измерения уровня, плотности и давления.
Его выходной сигнал 4…20 мА постоянного тока соответ-
ствует величине измеренного перепада давления. Его точ-
ный и стабильный датчик также может быть использован
для измерения статического давления, которое может
отображаться на встроенном индикаторе или удаленно кон-
тролироваться посредством связи по протоколу BRAIN или
HART. Среди других ключевых особенностей: быстрый от-
клик, удаленная настройка с использованием цифровой связи
и самодиагностика. Также можно использовать протоколы
F
OUNDATION Fieldbus, PROFIBUS PA и шину 1…5 В пост.тока с
протоколом HART (Low Power). Модели серии EJA-E в стан-
дартной конфигурации сертифицированы по безопасности
как удовлетворяющие уровню SIL 2, за исключением случаев
применения с Fieldbus, PROFIBUS и Low Power.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Относительно элементов, обозначенных "", для связи по
шине Fieldbus см. GS 01C31T02-01R, а для PROFIBUS PA -
GS 01C31T04-01EN.
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ШКАЛЫ И
ДИАПАЗОНА
Шкала (Ш) и
диапазон из-
мерения (ДИ)
кПа
дюймы
в. ст. (/D1)
мбар
(/D3)
мм в. ст.
(/D4)
F*
Ш 0,5...5 2,0...20 5...50 50...500
ДИ -5...5 -20...20 -50...50 -500...500
L*
Ш 0,5...10 2,0...40 5...100 50...1000
ДИ -10...10 -40...40 -100...100 -1000...1000
M
Ш 1...100 4...400 10...1000 100...10000
ДИ -100...100 -400...400 -1000...1000
-
10000...10000
H
Ш 5...500 20...2000 50...5000
0,05...5
кгс/см
2
ДИ -500...500 -2000...2000 -5000...5000 -5...5 кгс/см
2
V
Ш
0,14...14
МПа
20...2000
фунтов на
кв. дюйм
1,4...140 бар
1,4...140
кгс/см
2
ДИ
-0,5...14
МПа
-71...2000 -5...140 бар
-5...140
кгс/см
2
*: Капсула F применяется для материала частей, контактирующих с
рабочей средой, имеющих код S.
Капсула L применяется для материала частей, контактирующих с
рабочей средой, имеющих код отличный от S.
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчётом от нуля, линейный выход,
код "S" для материала частей, контактирующих с рабочей сре-
дой, заполнение капсулы силиконовым маслом, если не огово-
рено противное.
Для связи по шине Fieldbus и PROFIBUS PA в дальнейших
спецификациях используйте калиброванную шкалу вместо
обычной.
Соответствие технических характеристик
Для серии EJA-E гарантируется соответствие технических
характеристик заявленным спецификациям в интервале не
менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемо-
сти)
Шкала измерений
F
Базовая
погреш-
ность
X < шкала ±0,055% от шкалы
X > шкала ±(0,005+0,02 ВПИ/шкала)% от шкалы
X
2 кПа (8 дюймов в. ст.)
ВПИ
(верхний предел диапа-
зона измерений)
5 кПа (40 дюймов в. ст.)
Шкала измерений
M
Базовая
погреш-
ность
X < шкала
±0,055% от шкалы
X > шкала
±(0,005+0,0025 ВПИ/шкала)% от
шкалы
X
5 кПа (20 дюймов в. ст.)
ВПИ
(верхний предел диапа-
зона измерений)
100 кПа (400 дюймов в. ст.)
Шкала измерений
H
Базовая
погреш-
ность
X < шкала
±0,055% от шкалы
X > шкала ±(0,005+0,01 ВПИ/шкала)% от шкалы
X
100 kPa (400 дюймов в. ст.)
ВПИ
(верхний предел диапа-
зона измерений)
500 kPa (2000 дюймов в. ст.)
Шкала измерений
V
Базовая
погреш-
ность
X < шкала
±0,055% от шкалы
X > шкала
±(0,005+0,005 ВПИ/шкала)% от
шкалы
X
1,4 МПа (200 фунтов на кв. дюйм)
ВПИ
(верхний предел диапа-
зона измерений)
14 МПа (2000 фунтов на кв. дюйм)
