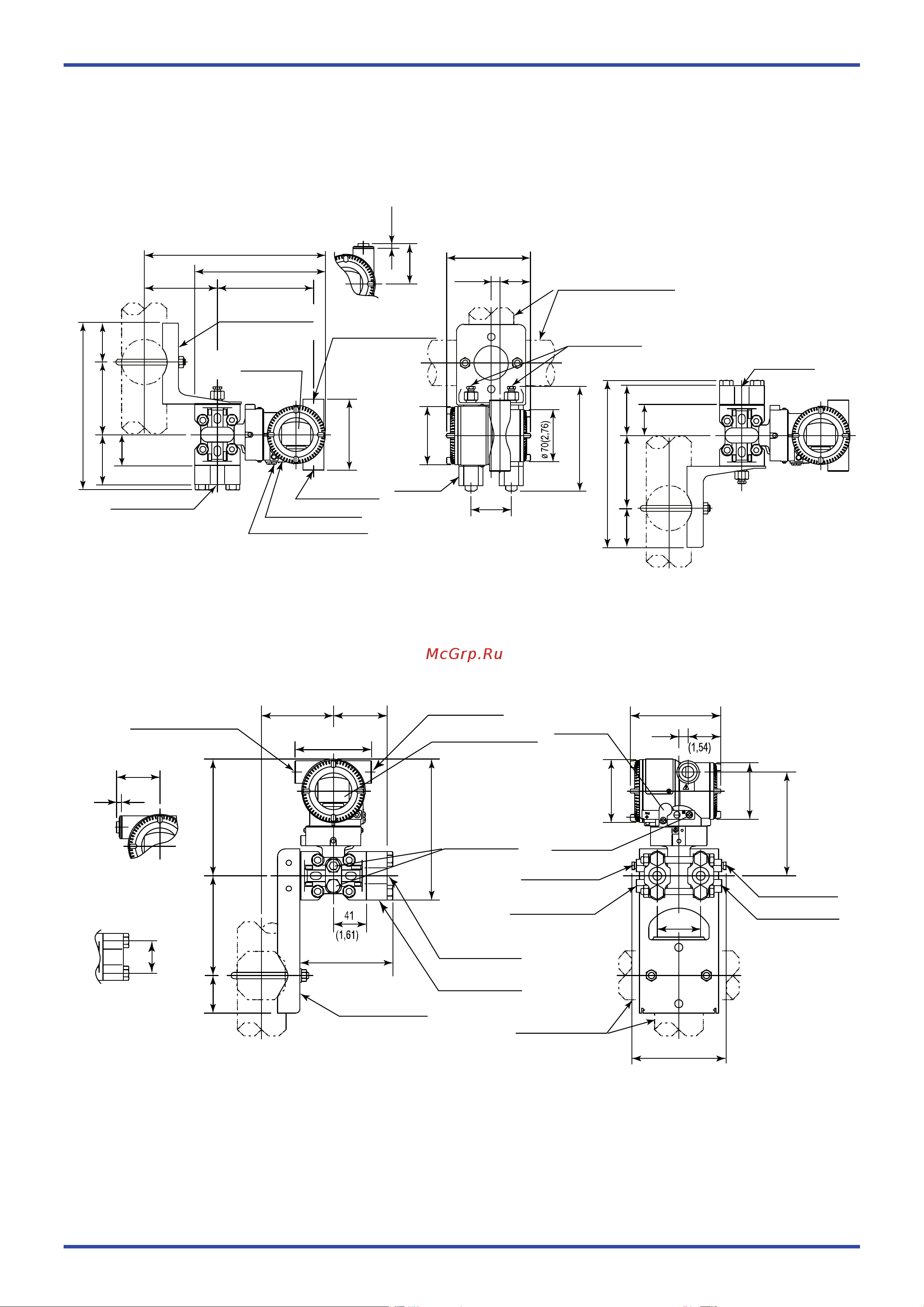

ГАБАРИТНЫЕ РАЗМЕРЫ
Вертикальная импульсная обвязка
Код материала смачиваемых деталей: S, L (за исключением кода F измерительной шкалы и кодов опций /HD,
/HD2)
Горизонтальная импульсная обвязка (код монтажа "9")
Код материала смачиваемых деталей: S, L (за исключением кода F измерительной шкалы и кодов опций /HD,
/HD2)
*1: Если выбран код монтажа 2, 3 или 8, то расположение сторон высокого и низкого давления противоположно показанному на рисунке
(т.е. сторона высокого давления находится справа).
*2: Если выбран код опции K1, K2, K5 или K6, добавьте 15 мм (0,59 дюймов) к значению, показанному на рисунке.
*3: Если выбран код опции K1, K2, K5 или K6, добавьте 30 мм (1,18 дюймов) к значению, показанному на рисунке.
*4: Не применимо при выборе кода опции GS.
*5: Если выбран код опции 7 или C для электрического соединения, пробка выступает до 8 мм от подключения кабеле-
провода.
*6: Если выбран код опции UN, отверстия и пробки слива и дренажа не применимы.
F04R,ai
95(3,74)
242(9,53)
175(6,89)
129(5,08)
97
(3,82)
223(8,78)
52
(2,05)
97(3,82)
41
(1,61)
67(2,64)
Электрическое соединение
для кодов 5, 9, A и D
Подключение кабеля
внешнего индикатора
(опция)
Встроенный
индикатор
(опция)
Настройка нуля
Клемма заземления
Монтажная скоба
(Г-образная, опция)
Технологическое
соединение
Подключение
кабеля
110(4,33)
ø78(3,07)
39
(1,54)
12
(0,47)
138(5,43)*
2
54
(2,13)
54
(2,13)
2-дюймовая труба
(внеш. диам. 60,5 мм)
Пробки
сброса/дренажа
*6
6
(0,24)
Сторона
высокого
давления
*1
Сторона
низкого
давления
*1
Рабочий
штуцер
(опция)
223(8,78)
52
(2,05)
97(3,82)
67(2,64)
Технологическое соединение снизу
(Код монтажа 7)
Технологическое
соединение
41
(1,61)
Технологическое соединение сверху
(Код монтажа 6)
F05R.ai
41,3
(1,63)
54
(2,13)
6
(0,24)
175(6,89)
145(5,71)124(4,88)
47
(1,85)
95(3,74)
89(3,50)
115(4,53)
110(4,33)
12
(0,47)
39
ø70
(2,76)
129(5,08)
ø78(3,07)
130(5,12)*
3
67
(2,64)
2-дюймовая труба
(O.D. 60,5 мм)
Настройка
нуля
Клемма
заземления
Монтажная скоба
(плоская, опция)
Электрическое соединение
для кодов 5, 9, A и D
Подключение
кабеля
Подключение кабеля
внешнего индикатора
(опция)
Встроенный индикатор
(опция)
Технологическое
соединение
54(2,13)
Рабочий штуцер
(опция)
Пробка дренажа
*4*6
Пробка сброса
*4*6
Пробка сброса,
Пробка дренажа
*4*6
Единицы измерения: мм
(~ дюймы)
Пробка сброса
*4*6
Пробка дренажа
*4*6
Сторона
высокого
давления
*1
Сторона
низкого
давления
*1
