4
Все права защищены. Авторское право © 2012 GS 01C31B01-01RU 20 ноября 2019-00
Пределы рабочего давления (Силиконовое масло)
Максимальное рабочее давление
16 МПа (2300 фунтов на кв. дюйм)
25 МПа (3600 фунтов на кв. дюйм) для кода опции /HG
Минимальное рабочее давление
Смотрите следующий график

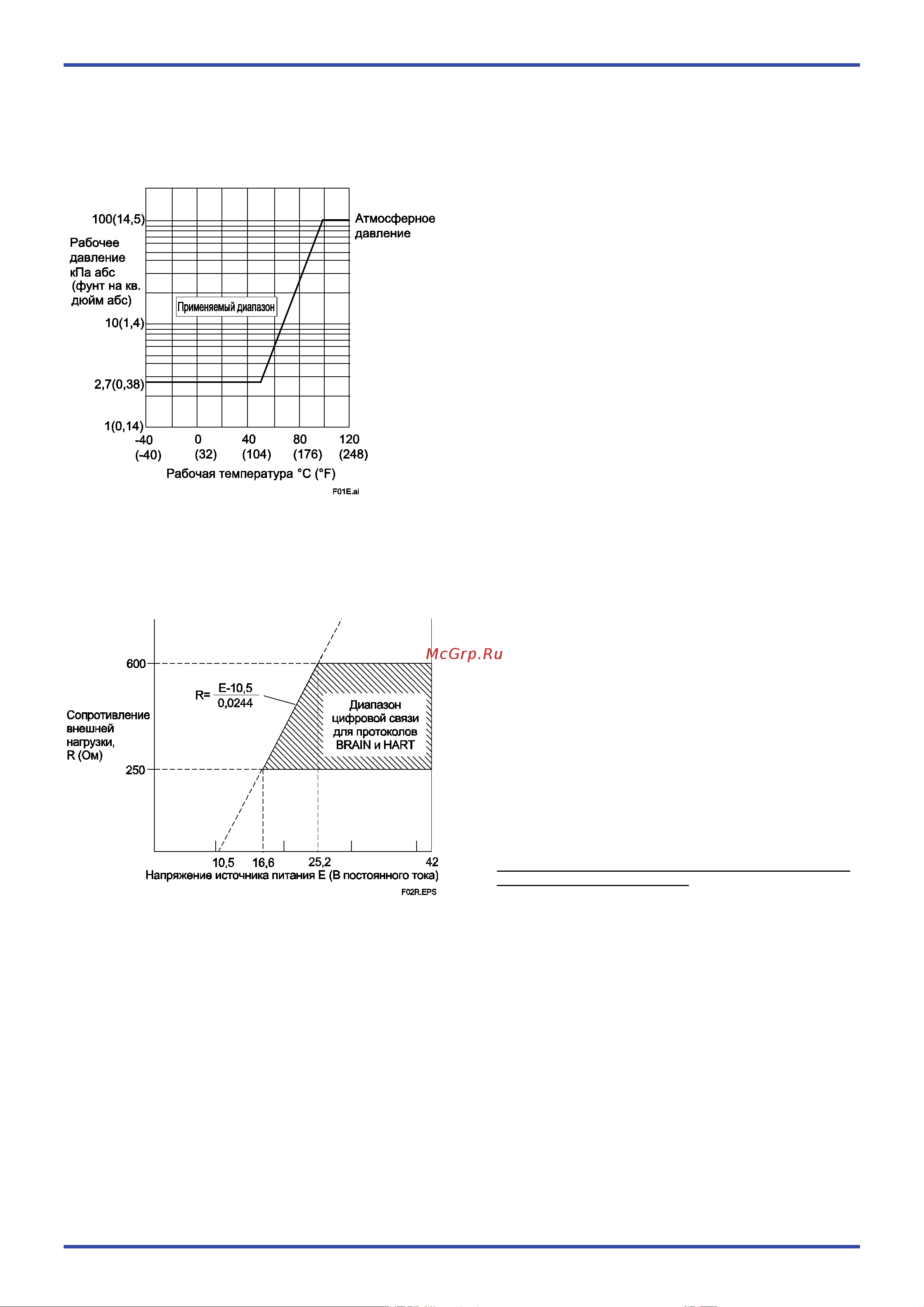

Рисунок 1. Рабочее давление и рабочая температура
Требования по питанию и нагрузке
(Код выходного сигнала D и J. Дополнительные возмож-
ности или коды, разрешающие применение в опасной
зоне, могут повлиять на требования по электропитанию.)
При питании 24 В постоянного тока может использоваться
нагрузка до 550 Ом. См. график ниже.
Рисунок 2. Взаимосвязь между напряжением источника
питания и сопротивлением внешней нагрузки
Напряжение питания “”
Для 4…20 мА HART/BRAIN
(Коды выходного сигнала D и J)
10,5…42 В пост.тока для универсального и пожаробезопас-
ного типа.
10,5…32 В пост.тока для молниезащитного типа
(код опции /А)
10,5…30 В пост.тока для искробезопасного типа,
Типа n или невозгораемого типа.
Минимальное напряжение составляет 16,6 В постоянного
тока для цифровой связи BRAIN и HART
Для 1…5 В HART (Код выходного сигнала Q)
Источник питания: 9…28 В пост.тока для универсального и
пожаробезопасного типа.
Потребляемая мощность: от 0,96 до 3 мА, 27 мВт
Нагрузка выхода для 4…20 мА HART/BRAIN
(Коды выходного сигнала D и J)
0…1290 Ом для работы
250…600 Ом для цифровой связи
Нагрузка выхода для 1…5 В HART
(Код выходного сигнала Q)
Не ниже 1 MОм (входное полное сопротивление датчика)
Обратите внимание, что при 3-проводном соединении длина
кабеля может повлиять на точность измерения выходного
сигнала.
Требования к связи «»:
(Коды, разрешающие применения в опасной зоне, могут по-
влиять на требования по электропитанию).
По протоколу BRAIN:
Дистанция связи
До 2 км (1,25 миль) при использовании кабеля с полиэтиле-
новой изоляцией (CEV) и оболочкой из ПВХ.
Расстояние передачи данных зависит от типа используемого
кабеля.
Емкость нагрузки
не более 0,22 мкФ
Индуктивность нагрузки
не более 3,3 мГн
Входной импеданс (полное сопротивление)
устройства связи
10 кОм или выше при 2,4 кГц
Соответствие стандартам EMC:
EN 61326-1 Класс A, Таблица 2
EN 61326-2-3
EN 61326-2-5 (для Fieldbus
)
Европейская директива для оборудования, работаю-
щее под давлением, 2014/68/ЕU
Надлежащая инженерная практика (для всех капсул)
С кодами опций /PE3 и /HG (для капсул M, H и V и кодом ма-
териала смачиваемых частей S.)
Категория III, Модуль H, Тип оборудования: Вспомогатель-
ный резервуар под давлением; Тип потока: жидкость и газ;
Группа потока: 1 и 2
Директива EU RoHS
EN 50581
Стандарты безопасности
EN 61010-1, EN C22.2 No.61010-1
• Категория монтажа/установки: I
(Ожидаемое переходное перенапряжение 330 В)
• Степень загрязнения: 2
• Эксплуатация в помещении/вне помещений
