Yokogawa EJX118A Технические характеристики онлайн
Y
ООО “Иокогава Электрик СНГ”
Грохольский пер., 13, стр. 2, Москва, Россия
Тел.:+7(495) 737-78-68/71 Факс: +7(495) 737-78-69
GS 01C25H01-01RU
© Авторское право Август 2004
22-е издание, июнь 2017

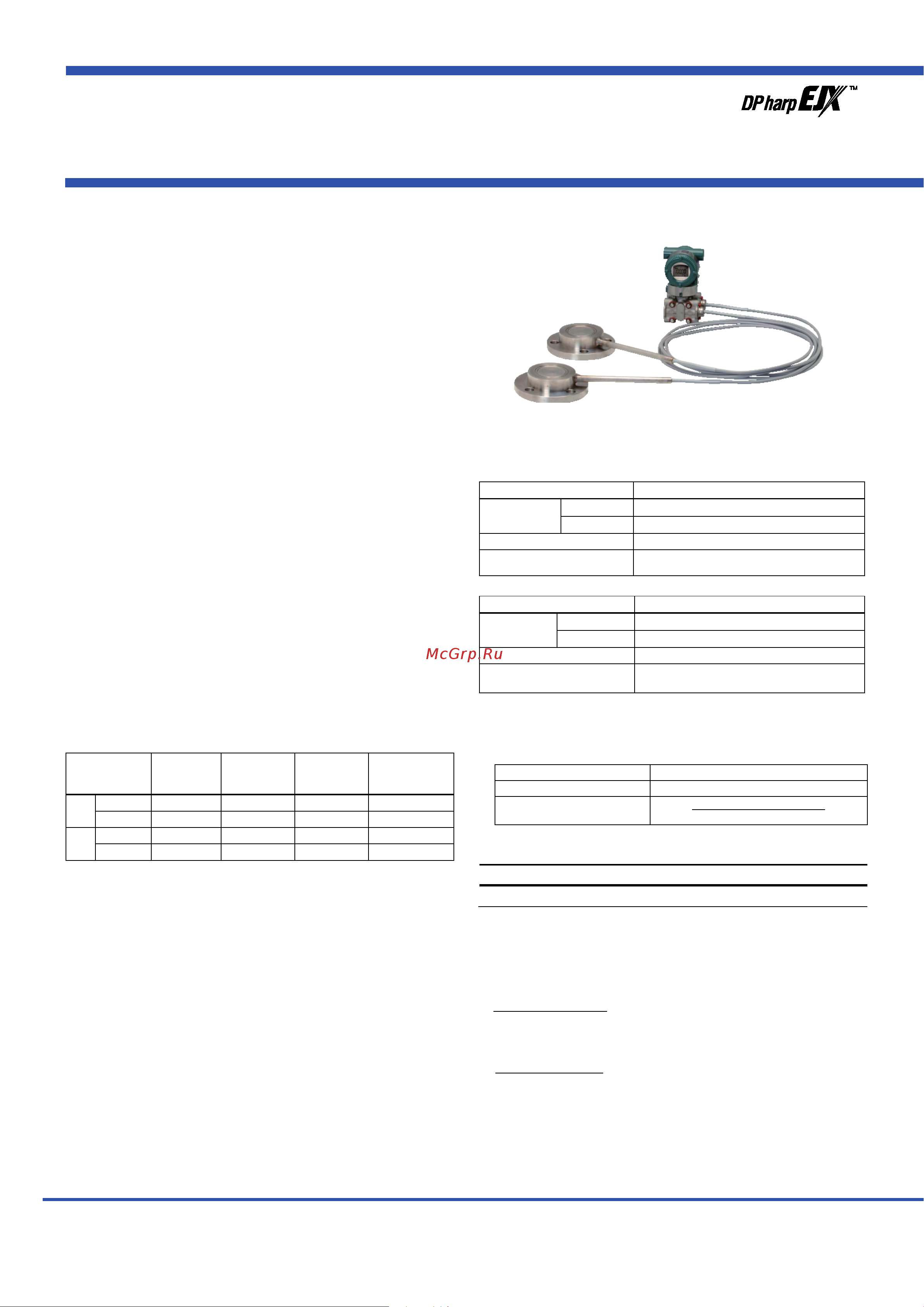

Разделительные мембраны используются для защиты от попа-
дания рабочей среды непосредственно в измерительный узел
датчика, они подсоединяются к датчику с помощью капиллярной
трубки, заполненной специальной жидкостью.
Датчики перепада давления с разделительными мембранами
модели EJX118A могут использоваться для измерения расхода
жидкостей, газа или пара, а также уровня, плотности и давле-
ния жидкости. Выходной сигнал 4÷20 мА постоянного тока со-
ответствует величине измеренного перепада давления.
Высокоточный и устойчивый чувствительный элемент датчи-
ка позволяет также измерять статическое давление, значения
которого можно вывести на дисплей встроенного индикатора
или осуществлять дистанционный контроль посредством циф-
ровой связи с BRAIN или HART коммуникатором. К другим важ-
ным свойствам датчика относятся быстрый отклик, дистан-
ционная установка параметров посредством цифровой связи,
функция диагностики и дополнительный выход состояния для
сигнализаций по верхнему/нижнему пределу давления. Многото-
чечная технология измерения обеспечивает расширенную диа-
гностику, позволяющую выявлять такие нарушения, как блоки-
ровка импульсной линии.
Также можно использовать протокол связи по шине
F
OUNDATION Fieldbus и PROFIBUS PA. Все модели серии EJX в
стандартной конфигурации за исключением типов Fieldbus и
PROFIBUS, имеют сертификацию TÜV как удовлетворяющие
уровню SIL 2 по нормам техники безопасности.
СТАНДАРТНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Для элементов, обозначенных «» смотрите GS 01C25T02-
01EN для типа связи Fieldbus, и смотрите GS 01C25T04-01EN
для типа связи PROFIBUS PA.
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ ШКАЛЫ И
ДИАПАЗОНА
Шкала (Ш)
и диапазон
измерения (ДИ)
кПа
дюймы
вод. ст.
(/D1)
мбар
(/D3)
мм вод. ст. (/D4)
M
Ш
2…100
8…400
20…1000
200…10000
ДИ
–100…100
–400…400
–1000…1000
–10000…10000
H
Ш
10…500
40…2000
100…5000
0,1…5 кгс/см
2
ДИ
–500…500
–2000…2000
–5000…5000
–5…5 кгс/см
2
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Калиброванная шкала с отсчетом от нуля, линейный выход,
код WS для материала частей, контактирующих с рабочей
средой, для 3-дюймового фланца плоского (невыступающего)
типа, код B заполняющей жидкости и капилляр длиной 5 м.
При рассмотрении типов связи через шину Fieldbus и
PROFIBUS PA в дальнейших спецификациях вместо шкалы
используйте калиброванный диапазон.
Соответствие технических характеристик
Соответствие рабочих характеристик датчиков серии EJX ха-
рактеристикам, заявленным в спецификации, гарантируется в
интервале не менее ± 3σ.
Базовая погрешность калиброванной шкалы
(включая влияние нелинейности, гистерезиса и повторяемости)
Шкала
H
Базовая
погрешность
X
≤
шкалы
±
0,15 от шкалы
X
>
шкалы
±
(0,085 + 0,013 ВПИ/шкала)% от шкалы
X
100 кПа (400 дюймов вод. ст.)
ВПИ (верхний предел диа-
пазона измерения)
500 кПа (2000 дюймов вод. ст)
Шкала
M
Базовая
погрешность
X ≤ шкалы ± 0,15 от шкалы
X > шкалы ± (0,02 + 0,013 ВПИ/шкала)% от шкалы
X
10 кПа (40 дюймов вод. ст.)
ВПИ (верхний предел диа-
пазона измерения)
100 кПа (400 дюймов вод. ст)
Погрешность выходного сигнала с корнеизвлекающей
характеристикой.
Погрешность выходного сигнала с корнеизвлекающей харак-
теристикой, выраженная в процентах от шкалы расхода.
Выход
Погрешность
50% и выше
Совпадает с базовой погрешностью
От 50% до точки отсечки
Базовая погрешность х 50
Выход (%)
Влияние изменения температуры окружающей среды
на 28
°С (50 °F)
Капсула
Погрешность
M и H
± (0,25% от шкалы + 0,06% ВПИ)
ВПИ (URL): Верхний предел диапазона измерения
Влияние изменения статического давления на 0,69 МПа
(100 фунтов на кв. дюйм)
Влияние на шкалу
шкалыот 0,02%
H и M Капсулы
±
Сдвиг нуля
ВПИот 0,014%
H и M Капсулы
±
Технические
Характеристики
GS
01C25H01-01RU
Датчик перепада давления
с разделительной мембраной
Модель EJX118A
[Исполнение: S2]
